#UML统一建模语言#（Unified Modeling Language）构件图Component

目录



定义

用途

组成元素以及元素之间的关系说明

组件

接口

实现

依赖

画法例子

---

定义

我们可以使用构件图(组件图)来描述系统整体的分系统与子系统的关系构成,因为从建模的 观点看，构件图(组件图)与子系统图有时感到没有区别。

在UML 1.1中一个组件表现了实施项目，如文件和可运行的程序。不幸地，这与 组件这个术语更为普遍的用法、指象COM组件这样的东西相冲突。随着时间的推移及 UML的连续版本发布，UML组件已经失去了最初的绝大部分含义。UML 2正式改变了 组件概念的本质意思；在UML 2中，组件被认为是独立的，在一个系统或子系统中的 封装单位，提供一个或多个接口。虽然UML2规范没有严格地声明它，但是组件是呈 现事物的更大的设计单元，这些事物一般将使用可更换的组件来实现。但是，并不象 在UML1. x中，现在，组件必须有严格的逻辑，设计时构造。主要思想是，你能容易 地在你的设计中重用及/或替换一个不同的组件实现，因为一个组件封装了行为，实现 了特定接口（可以理解为将接口的定义与实现封装在一起的明确使用范围的组合）。

用途

构件图(组件图)的主要目的是显示系统组件间的结构关系。在以组件为基不击的开 发（CBD）中，构件图(组件图)为架构师提供一个开始为解决方案建模 的自然形式。构件图(组件图)允许一个架构师验证系统的必需功能是由组件实现的，这样 确保了最终系统将会被接受。

除此之外，构件图(组件图)对于不同的小组是有用的交流工具。图可以呈现给关键项目发 起人及实现人员。通常，当构件图(组件图)将系统的实现人员连接起来的时候，构件图(组件图)通常可 以使项目发起人感到轻松，因为图展示了对将要被建立的整个系统的早期理解。

开发者发现构件图(组件图)是有用的，因为构件图(组件图)给他们提供了将要建立的系统的高层 次的架构视图，这将帮助开发者开始建立实现的路标，并决定关于任务分配及（或） 增进需求技能。系统管理员发现构件图(组件图)是有用的，因为他们可以获得将运行于他们系

统上的逻辑软件组件的早期视图。虽然系统管理员将无法从图上确定物理设备或物理 的可执行程序，但是，他们仍然欢迎构件图(组件图)，因为它较早地提供了关于组件及其关系 的信息（这允许系统管理员轻松地计划后而的工作）。



组成元素以及元素之间的关系说明

组件

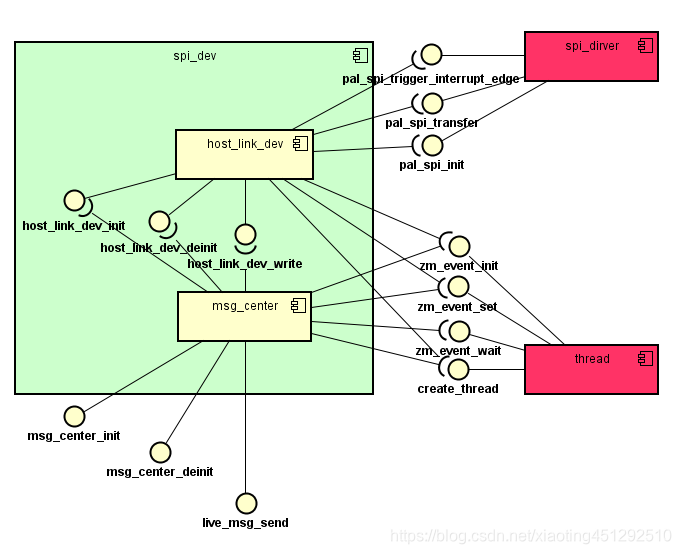

描述了系统的一个可执行程序，一个库，一个Web程序等，如上面图中的方框图型都是组件的表示形式。

接口

接口是组件所提供服务，可以理解为一个方法，一个WebService，一个WCF，或者一个UI界面，接口可以有多个，但至少有一个，在UML中表示为一个圆形，可以在类图中对其进一步描述

这个接口代表一种交互方式，而在.Net 中对于接口有另一种解读，就是一个精确的协议，用来指定一组操作或者属性定义





实现

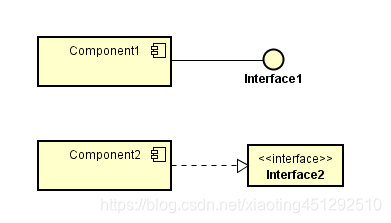

实现就是，组件与接口元之间的连线，代表谁实现了这个接口



依赖

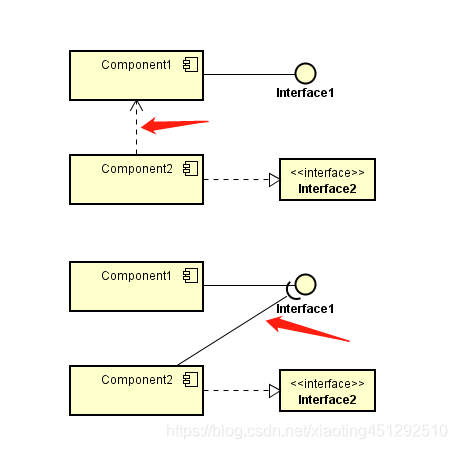

就是指组件使用了另一个组件的接口，依赖于另一个接口的存在。

画法例子
