#UML统一建模语言#(Unified Modeling Language)简介

UML,即统一建模语言,是由葛来迪·布区等人于1994年至1995年在Rational Software公司开发的第三代建模语言。UML集成了Booch、OMT和面向对象软件工程的概念,旨在提供一个标准的建模语言,适用于软件密集系统的可视化、构建和编写。UML包含功能模型、对象模型和动态模型,并由Object Management Group推动成为工业标准。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

统一建模语言(英语:Unified Modeling Language,缩写 UML)是非专利的第三代建模和规约语言。UML是一种开放的方法,用于说明、可视化、构建和编写一个正在开发的、面向对象的、软件密集系统的制品的开放方法。UML展现了一系列最佳工程实践,这些最佳实践在对大规模,复杂系统进行建模方面,特别是在软件架构层次已经被验证有效。

这个语言由葛来迪·布区,伊瓦尔·雅各布森与詹姆士·兰宝于1994年至1995年间,在Rational Software公司中开发,于1996年,又进一步发展。UML集成了BoochOMT面向对象软件工程的概念,将这些方法融合为单一的,通用的,并且可以广泛使用的建模语言。UML打算成为可以对并发和分布式系统的标准建模语言。

UML并不是一个工业标准,但在Object Management Group的主持和资助下,UML正在逐渐成为工业标准。OMG之前曾经呼吁业界向其提供有关面向对象的理论及实现的方法,以便制作一个严谨的软件建模语言(Software Modeling Language)。有很多业界的领袖亦真诚地回应OMG,帮助它建立一个业界标准。



在UML系统开发中有三个主要的模型:

  • 功能模型:从用户的角度展示系统的功能,包括用例图。

  • 对象模型:采用对象,属性,操作,关联等概念展示系统的结构和基础,包括类别图、对象图。

  • 动态模型:展现系统的内部行为。包括序列图,活动图,状态图。

区分UML模型和UML图是非常重要的,UML图,包括用例图、协作图、活动图、序列图、部署图、构件图、类图、状态图,是模型中信息的图形表达方式,但是UML模型独立于UML图存在。UML的当前版本只提供了模型信息的交换,而没有提供图信息的交换。

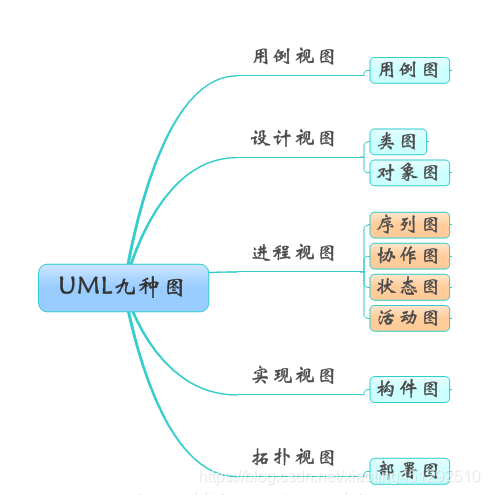

如下图所示,UML图分为用例视图、设计视图、进程视图、实现视图和拓扑视图,又可以静动分为静态视图和动态视图。静态图分为:用例图,类图,对象图,构件图,部署图。动态图分为:状态图,活动图,协作图,序列图。



统一建模语言(UML是 Unified Modeling Language的缩写)是用来对软件密集系统进行可视化建模的一种语言。UML为面向对象开发系统的产品进行说明、可视化、和编制文档的一种标准语言。   统一建模语言 (UML)是非专利的第三代建模和规约语言。 UML是在开发阶段,说明,可视化,构建和书写一个面向对象软件密集系统的制品的开放方法。UML展现了一系列最佳工程实践,这些最佳实践在对大规模,复杂系统进行建模方面,特别是在软件架构层次已经被验证有效。   UML可以贯穿软件开发周期中的每一个阶段。被OMG采纳作为业界的标准。   UML最适于数据建模,业务建模,对象建模,组件建模。   UML作为一种模型语言,它使开发人员专注于建立产品的模型和结构,而不是选用什么程序语言和算法实现。当模型建立之后,模型可以被UML工具转化成指定的程序语言代码。   IBM的Rational Rose和MS的Visio都是UML工具。   同时还有一些免费的UML工具: http://java-source.net/open-source/uml-modeling [编辑本段] 1、UML简介   公认的面向对象建模语言出现于70年代中期。从1989年到1994年,其数量从不到十种增加到了五十多种。在众多的建模语言中,语言的创造者努力推崇自己的产品,并在实践中不断完善。但是,OO方法的用户并不了解不同建模语言的优缺点及相互之间的差异,因而很难根据应用特点选择合适的建模语言,于是爆发了一场“方法大战”。90年代中,一批新方法出现了,其中最引人注目的是Booch 1993、OOSE和OMT-2等。    Booch是面向对象方法最早的倡导者之一,他提出了面向对象软件工程的概念。1991年,他将以前面向Ada的工作扩展到整个面向对象设计领域。Booch 1993比较适合于系统的设计和构造。   Rumbaugh等人提出了面向对象的建模技术(OMT)方法,采用了面向对象的概念,并引入各种独立于语言的表示符。这种方法用对象模型、动态模型、功能模型和用例模型,共同完成对整个系统的建模,所定义的概念和符号可用于软件开发的分析、设计和实现的全过程,软件开发人员不必在开发过程的不同阶段进行概念和符号的转换。OMT-2特别适用于分析和描述以数据为中心的信息系统。    Jacobson于1994年提出了OOSE方法,其最大特点是面向用例(Use- Case),并在用例的描述中引入了外部角色的概念。用例的概念是精确描述需求的重要武器,但用例贯穿于整个开发过程,包括对系统的测试和验证。OOSE 比较适合支持商业工程和需求分析。
