本文详细介绍了UML活动图的概念，其作为动态模型的重要组成部分，用于描述满足用例要求的活动及约束。活动图强调控制流程，适用于业务过程、工作流建模以及用例实现的描绘。文章还解析了活动图的组成元素，如开始节点、结束节点、动作、判断节点等，并提供了实例说明。
Table of Contents
定义
活动图是uml的动态模型的一种图形，一般用来描述相关用例图。准确的活动图定义：活动图描述满足用例要求所要进行的活动以及活动间的约束关系，有利于识别并行活动。活动图是一种特殊的状态图，它对于系统的功能建模特别重要，强调对象间的控制流程。
活动图也是一幅节点和流程的图，显示了控制权（也可以是数据）通过一次计算行为的各步骤 的流程竹计算步骤寸以并发执行，也可以顺序执行。活动包括同步和分支元素，和传统的流程 图相比有相似之处’但是更强大。传统流程图只支持顺序和分支元素。
用途
活动图是一种表述过程基理、业务过程以及工作流的技术。它可以用来对业务过程、工作流建模，也可以对用例实现甚至是程序实现来建模。
组成元素以及元素之间的关系说明
开始节点(Initial Node)
结束节点(Final Node)
动作(Action)
判断节点 (Decision)和合并节点 (Merge)

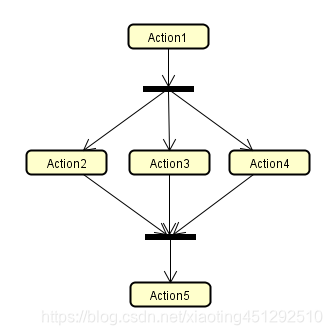

分叉节点(Fork)和回合节点(Join)
动作流(Control Flow)
对象(Object)
画法例子
