#UML统一建模语言#（Unified Modeling Language）对象图Object

目录

定义

用途

组成元素以及元素之间的关系说明

画法例子

---

定义

对象图一般没有单独说明。大概是觉得用途不大，类图足够表达了。

对象图（Object Diagram）是显示了一组对象和他们之间的关系。使用对象图来 说明数据结构，类图中的类或组件等的实例的静态快照。对象图和类图一样反映 系统的静态过程，但它是从实际的或原型化的情景来表达的。

对象图是类图的实例，几乎使用与类图完全相同的标识。他们的不同点在于 对象图显示类的多个对象实例，而不是实际的类。一个对象图是类图的一个实例。 由于对象存在生命周期，因此对象图只能在系统某一时间段存在。

用途

对象图显示某时刻对象和对象之间的关系。一个对象图可看成一个类图的特 殊用例，实例和类可在其中显示。对象也和合作图相联系，合作图显示处于语境 中的对象原型（类元角色）。对象图的用途如下：

1. •捕获实例和连接
2. •在分析和设计阶段创建
3. •捕获交互的静态部分
4. •举例说明数据/对象结构
5. •详细描述瞬态图
6. •由分析人员、设计人员和代码实现人员开发

组成元素以及元素之间的关系说明

表示法：对于对象图来说无需提供单独的形式。类图中就包含了对象，所以只有对象而 无类的类图就是一个“对象图“。然而，”对象图“这条短语在刻画各方面特定使用时非常 有用。

对象图显示对象集及其联系，代表了系统某时刻的状态。它包含带有值的对象，而 非描述符，当然，在许多情况下对象可以是原型。用合作图可显示一个可多次实例化的 对象及其联系的总体模型，合作图包含对象和链的描述符（类元角色和联系角色）。如 果合作图实例化，则产生了对象图。

对象图不显示系统的演化过程。为此目的，可用带消息的合作图，或用顺序图表示一次 交互。

类图与对象图的区别:

类图	对象图
在类中包含三部分，分别是类名、类的属性和类的操作	对象包含两个部分：对象的名称和对象的属性
类的名称栏只包含类名	对象的名称栏包含"对象名：类名“
类的属性栏定义了所有属性的特征	对象的属性栏定义了属性的当前值
类中列出了操作	对象图中不包含操作内容，因为对属于同一 个类的对象，其操作是相同的
类中使用了关联连接，关联中使用名 称、角色以及约束等特征定义	对象使用链进行连接，链中包含名称、角色
类是一类对象的抽象，类不存在多重性	对象可以具有多重性

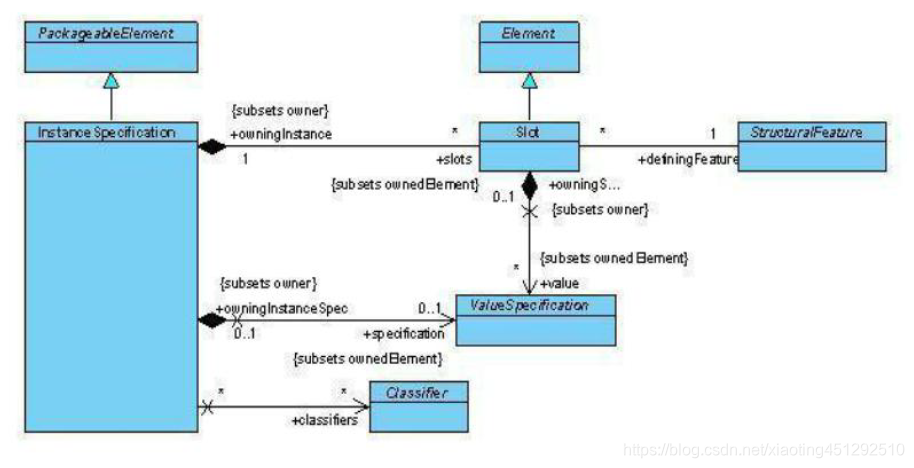

画法例子
