Simulink仿真时，用Sine Wave产生的正弦波不规则，怎么解决

最新推荐文章于 2025-01-10 16:23:07 发布
最新推荐文章于 2025-01-10 16:23:07 发布
阅读量3.5w 收藏 104
点赞数 63
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/xiaohong_xia/article/details/83346362
本文介绍在Simulink中遇到的不规则正弦波问题及其解决方法。通过调整模型配置参数中的最大步长为1e-4，可以有效改善正弦波形，使其更加平滑标准。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

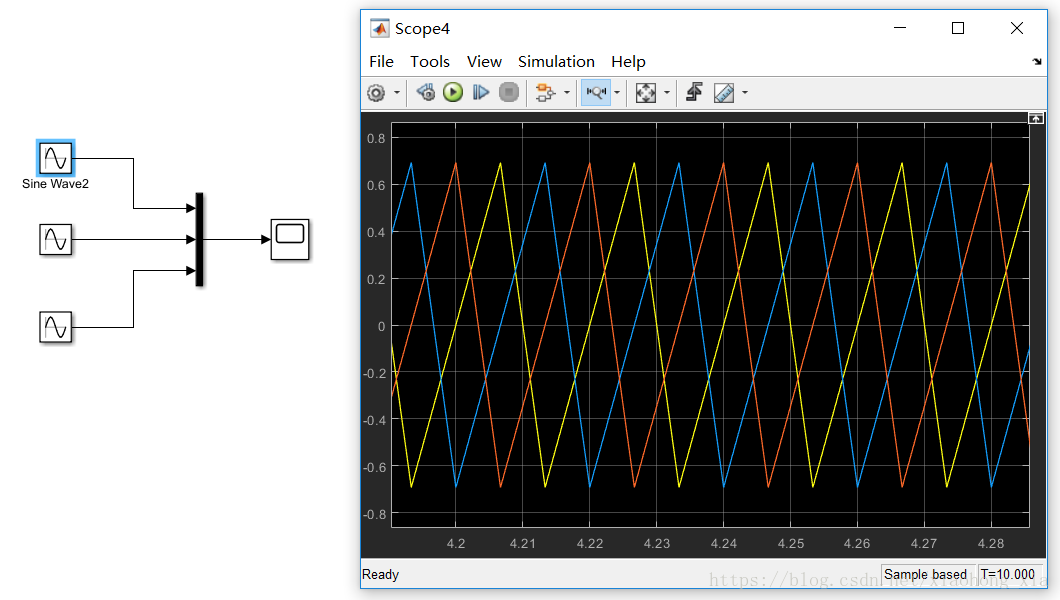

Simulink仿真时，用Sine Wave产生的不规则正弦波如下：在这里插入图片描述
这是由于Simulink自动的步长太大，需要自己手动改步长。方法如下：

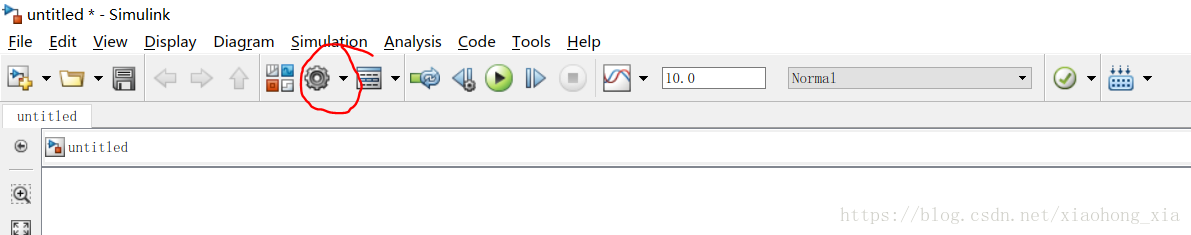

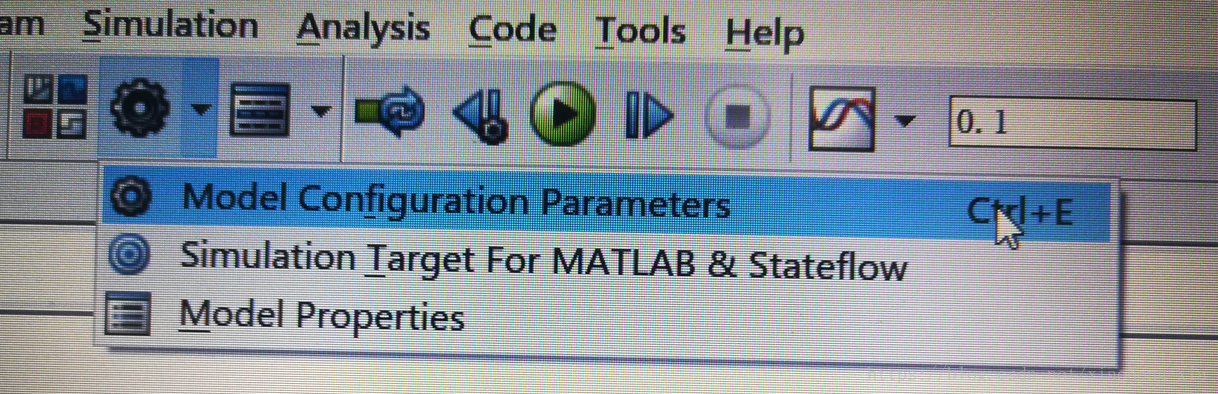

  1. 点击设置，点击Model Configuration Parameters在这里插入图片描述
    在这里插入图片描述

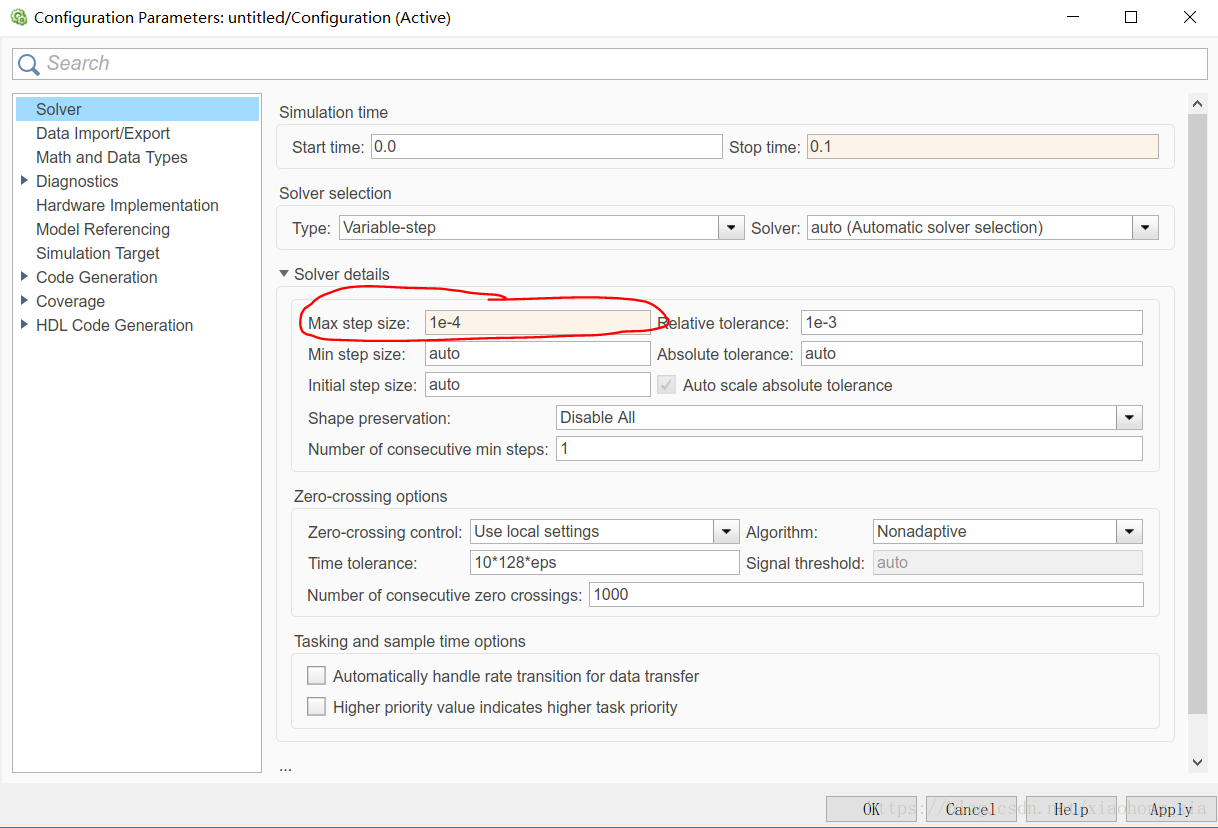

2.将Max step size改为1e-4
在这里插入图片描述

在这里插入图片描述

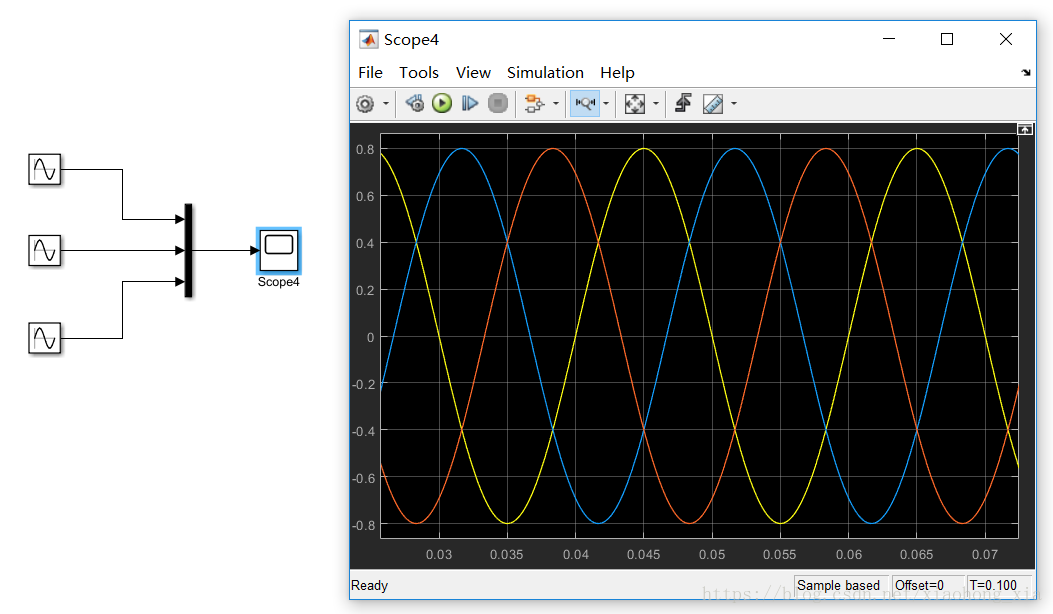

3.OK标准的正弦波产生
在这里插入图片描述
