globalfifo设备驱动（详细注释）

实现fifo队列的功能设备的功能

我们只需要重点关注read()函数和write()函数

结合这个来看：https://blog.youkuaiyun.com/xiaodingqq/article/details/80475059

#include<linux/module.h>
#include<linux/types.h>
#include<linux/fs.h>
#include<linux/errno.h>
#include<linux/mm.h>
#include<linux/sched.h>
#include<linux/init.h>
#include<linux/cdev.h>
#include<asm/io.h>
#include<asm/uaccess.h>
#include<linux/poll.h>
#include <linux/slab.h>
#include <linux/ioctl.h>

#define GLOBALFIFO_SIZE  10  /*全局fifo最大10字节*/
#define FIFO_CLEAR 0X1       /*清0全局内存的长度*/
#define GLOBALFIFO_MAJOR 100 /*主设备号*/

static int globalfifo_major = GLOBALFIFO_MAJOR;

/*globalfifo设备结构体*/
struct globalfifo_dev{
	struct cdev cdev;                   /*cdev结构体*/
	unsigned int current_len;           /*fifo有效数据长度*/
    unsigned char mem[GLOBALFIFO_SIZE]; /*全局内存*/  //内核的共享数据区
    struct semaphore sem;               /*并发控制用的信号量*/
    wait_queue_head_t r_wait;           /*阻塞读用的等待队列,内核双向循环链表*/
    wait_queue_head_t w_wait;           /*阻塞写用的等待队列头*/
};

struct globalfifo_dev *globalfifo_devp; /*设备结构体指针*/

/*globalfifo读函数*/  //cat /dev/xxx
static ssize_t globalfifo_read(struct file *filp,
	char __user *buf, size_t count, loff_t *ppos)
{
    int ret;
    struct globalfifo_dev *dev = filp->private_data;  //private_data全局变量
    DECLARE_WAITQUEUE(wait, current);  //定义当前进程的等待队列wait，current指针指向当前在运行的进程

    down(&dev->sem);                     /*获得信号量*/
    add_wait_queue(&dev->r_wait, &wait); /*加入读等待队列头 到内核*/ //把wait添加到等待队列头r_wait指向的等待队列链表中，并不代表已经睡眠了，还需要调度函数的调度

    /*等待FIFO 非空*/ //如果共享数据区mem的数据长度为0，就应该阻塞该进程
    if(dev->current_len == 0){
        if(filp->f_flags & O_NONBLOCK){   /*如果进程为 非阻塞打开 设备文件*/
            ret = -EAGAIN;  //再进行一次读操作
            goto out;
        }
        __set_current_state(TASK_INTERRUPTIBLE); /*改变进程状态为睡眠*/
        up(&dev->sem);                           /*释放信号量*/

        schedule();                              /*调度其他进程执行*/  //此时读进程才会真正的睡眠，直至被写进程唤醒。在睡眠途中，如果用户给读进程发送了信号，那么也会唤醒睡眠的进程
        if(signal_pending(current)){             /*如果是因为信号唤醒*/ //因为是调度出去，进程状态是浅度睡眠，唤醒它的有可能是信号
            ret = -ERESTARTSYS;  //表示信号函数处理完毕后重新执行信号处理函数前的某个系统调用
            goto out2;
        }
        down(&dev->sem);  //加入信号量down和up防止多个进程同时访问共享数据mem
    }

    /*拷贝到用户空间*/
    if(count > dev->current_len)  //如果当前读的数据大于fifo的有效数据长度
        count = dev->current_len;
    if(copy_to_user(buf, dev->mem, count)){  //参数：to from count，成功返回0，失败是返回还没有拷贝到用户空间的字节数
        ret = -EFAULT;
        goto out;
    }else{
        memcpy(dev->mem, dev->mem + count, dev->current_len - count);/*数据前移*/  //memcpy将(dev->mem + count)开始的(dev->current_len - count)字节的数据移动到缓冲区最开始的地方
        dev->current_len -= count; /*有效数据长度减少*/
        printk(KERN_INFO"read %ld bytes(s),current_len:%d\n",count, dev->current_len);

        wake_up_interruptible(&dev->w_wait); /*唤醒写等待队列*/	//已经读完数据，就要唤醒写队列来进行写数据
        ret = count;
    }
out:
    up(&dev->sem); /*释放信号量*/
out2:
    remove_wait_queue(&dev->w_wait, &wait); /*从属的等待队列头移除*/
    set_current_state(TASK_RUNNING);
    return ret;
}

/*globalfifo 写操作*/  //echo " " > /dev/xxx
static ssize_t globalfifo_write(struct file *filp,
	const char __user *buf, size_t count, loff_t *ppos)
{
    struct globalfifo_dev *dev = filp->private_data;
    int ret;
    DECLARE_WAITQUEUE(wait, current);    /*定义等待队列*/
    down(&dev->sem);                     /*获得信号量*/
    add_wait_queue(&dev->w_wait, &wait); /*进入写等待队列头*/

    /*等待FIFO非满*/  //如果共享数据区的数据长度等于fifo的大小，表示已经满了，就应该阻塞
    if(dev->current_len == GLOBALFIFO_SIZE){
        if(filp->f_flags & O_NONBLOCK){
			/*如果进程非阻塞打开的文件*/
            ret = -EAGAIN;
            goto out;
        }

        __set_current_state(TASK_INTERRUPTIBLE); /*改变进程状态为睡眠*/
        up(&dev->sem);                     /*释放信号量*/

        schedule();                         /*调度其他进程执行*/
        if(signal_pending(current)){
                                            /*如果是因为信号唤醒*/
            ret = -ERESTARTSYS;
            goto out2;
        }
        down(&dev->sem);                    /*获得信号量*/
    }

    /*从用户空间拷贝数据到内核空间*/
    if(count > GLOBALFIFO_SIZE - dev->current_len){	//如果fifo的大小大于有效内存的长度，则下次再写
        /*如果要拷贝的数据大于 剩余有效内存长度
         *则 只拷贝最大 能装下的长度*/
        count = GLOBALFIFO_SIZE - dev->current_len;  //count保留下次再写的数据大小
    }
    if(copy_from_user(dev->mem + dev->current_len, buf, count)){  //参数to，from，count，to：(dev->mem) + (dev->current_len)，因为写入数据了，所以当前的共享数据区，要移位
        ret = -EFAULT;
        goto out;
    }else {
        dev->current_len += count;  //有效数据有加当前的数据的长度
        printk(KERN_INFO"written %ld bytes(s), current_len: %d\n",count, dev->current_len);

        wake_up_interruptible(&dev->r_wait); /*唤醒读等待队列*/ //写完数据，那肯定要唤醒读队列进行读啦
        ret = count;
    }
    out:
        up(&dev->sem); /*释放信号量*/  //释放信号量，读进程会因信号量被释放而唤醒
    out2:
        remove_wait_queue(&dev->w_wait, &wait); /*从附属的等待队列头移除*/
        set_current_state(TASK_RUNNING);  //进程处于可运行状态
        return ret;
}


/*ioctl 设备控制函数*/
static long globalfifo_ioctl(struct file *filp,unsigned int cmd, unsigned long arg)
{
    struct globalfifo_dev *dev = filp->private_data;/*获得设备结构体指针*/

    switch(cmd){
        case FIFO_CLEAR:
            down(&dev->sem);                        /*获得信号量*/
            dev->current_len = 0;
            memset(dev->mem, 0, GLOBALFIFO_SIZE);
            up(&dev->sem);                          /*释放信号量*/

            printk(KERN_INFO"globalfifo is set to zero\n");
            break;

        default:
            return -EINVAL;
    }
    return 0;
}

/*在驱动中的增加轮询操作*/
static unsigned int globalfifo_poll(struct file *filp, poll_table *wait)
{
    unsigned int mask = 0;
    struct globalfifo_dev *dev = filp->private_data;/*获得设备结构体指针*/

    down(&dev->sem);
    poll_wait(filp, &dev->r_wait, wait);
    poll_wait(filp, &dev->w_wait, wait);

    /*fifo非空*/
    if(dev->current_len != 0){
        mask |= POLLIN | POLLRDNORM; /*标示数据可以获得*/
    }

    /*fifo 非满*/
    if(dev->current_len != GLOBALFIFO_SIZE){
        mask |= POLLOUT | POLLWRNORM ; /*标示数据可以写入*/
    }

    up(&dev->sem);
    return mask; /*返回驱动是否可读 或可写的 状态*/
}

/*文件打开函数*/
int globalfifo_open(struct inode *inode, struct file *filp)
{
    /*让设备结构体作为设备的私有信息*/
    filp->private_data = globalfifo_devp;
    return 0;
}

/*文件释放函数*/
int globalfifo_release(struct inode *inode, struct file *filp)
{
    return 0;
}

/*文件操作结构体*/
static const struct file_operations globalfifo_fops = {
    .owner = THIS_MODULE,
    .read = globalfifo_read,
    .write = globalfifo_write,
    .unlocked_ioctl = globalfifo_ioctl,
    .poll = globalfifo_poll,
    .open = globalfifo_open,
    .release = globalfifo_release,
};

/*初始化并注册cdev*/
static void globalfifo_setup_cdev(struct globalfifo_dev *dev, int index)
{
    int err, devno = MKDEV(globalfifo_major, index);

    cdev_init(&dev->cdev, &globalfifo_fops);
    dev->cdev.owner = THIS_MODULE;
    err = cdev_add(&dev->cdev, devno, 1);
    if(err)
        printk(KERN_NOTICE "Error %d adding LED %d", err, index);
}

/*设备驱动模块加载函数*/
int globalfifo_init(void)
{
    int ret;
    dev_t devno = MKDEV(globalfifo_major, 0);

    /*申请设备号*/
    if(globalfifo_major)
        ret = register_chrdev_region(devno, 1, "globalfifo");
    else{/*动态申请设备号*/
        ret = alloc_chrdev_region(&devno, 0, 1, "globalfifo");
        globalfifo_major = MAJOR(devno);
    }

    if(ret < 0)
        return ret;

    /*动态申请设备结构体的内存*/
    globalfifo_devp = kmalloc(sizeof(struct globalfifo_dev), GFP_KERNEL);
    if(!globalfifo_devp){
        ret = - ENOMEM;
		goto fail_malloc;
    }

    memset(globalfifo_devp, 0, sizeof(struct globalfifo_dev));

    globalfifo_setup_cdev(globalfifo_devp, 0);

	sema_init(&globalfifo_devp->sem,1);             /*初始化信号量*/
    init_waitqueue_head(&globalfifo_devp->r_wait);  /*初始化读等待队列头*/
    init_waitqueue_head(&globalfifo_devp->w_wait);  /*初始化写等待队列头*/

    return 0;

fail_malloc: unregister_chrdev_region(devno, 1);
             return ret;
}

void globalfifo_exit(void)
{
    cdev_del(&globalfifo_devp->cdev); /*注销cdev*/
    kfree(globalfifo_devp); /*释放设备结构体内存*/
    unregister_chrdev_region(MKDEV(globalfifo_major, 0), 1); /*释放设备号*/
}

MODULE_AUTHOR("54geeker");
MODULE_LICENSE("Dual BSD/GPL");
module_init(globalfifo_init);
module_exit(globalfifo_exit);

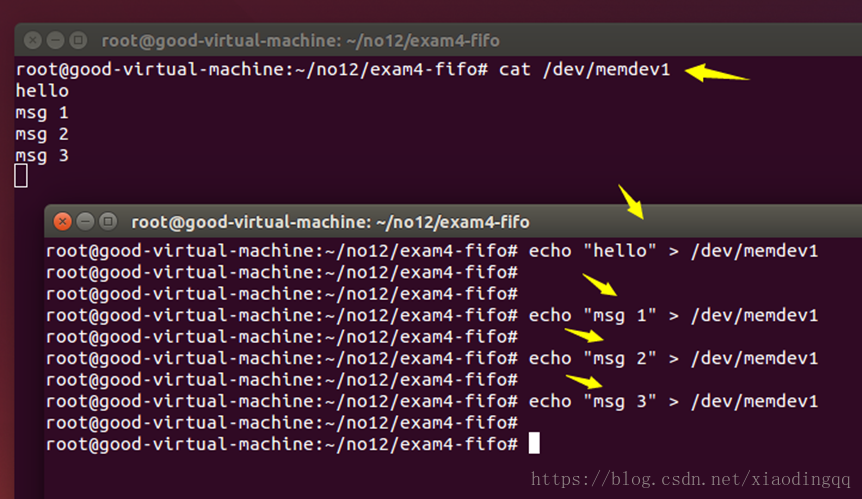

效果：
