SeednKey.dll制作及调用

原创已于 2024-07-04 10:00:11 修改 · 2.4k 阅读

23 ·

CC 4.0 BY-SA版权

文章标签：

#功能测试

于 2024-04-08 10:20:39 首次发布

canoe测试专栏收录该内容

3 篇文章

订阅专栏

环境安装

1.安装visual studio 2022

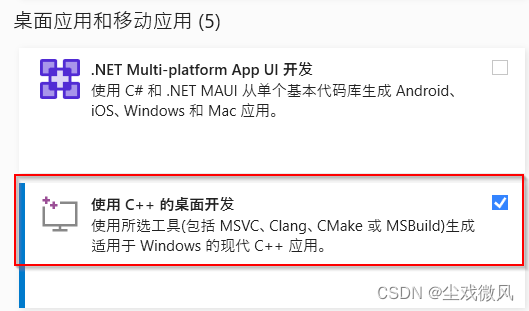

2.安装相关工具集（C++开发工具及VS生成工具），打开visual studio，依次点击”工具”, ”获取工具和功能”

制作dll

Vector 例程：C:\Users\Public\Documents\Vector\CANoe\Sample Configurations 11.0.96\CAN\Diagnostics\UDSSystem\SecurityAccess\Sources

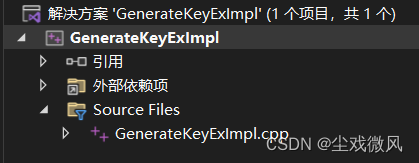

用visual studio打开工程，然后展开源文件GenerateKeyExImpl.cpp

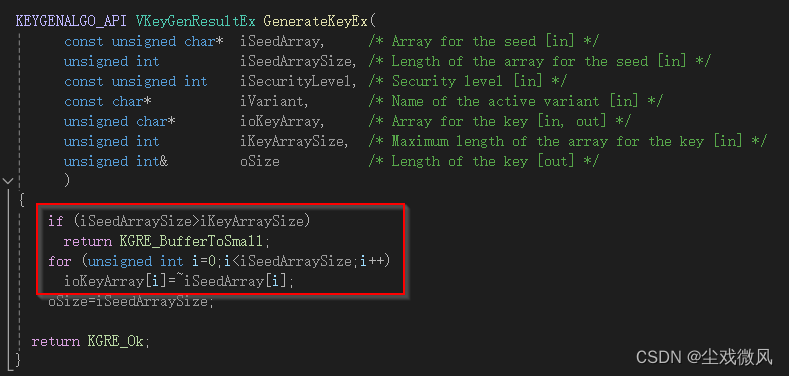

下图红框修改为自己的算法

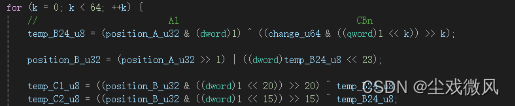

修改后的部分算法

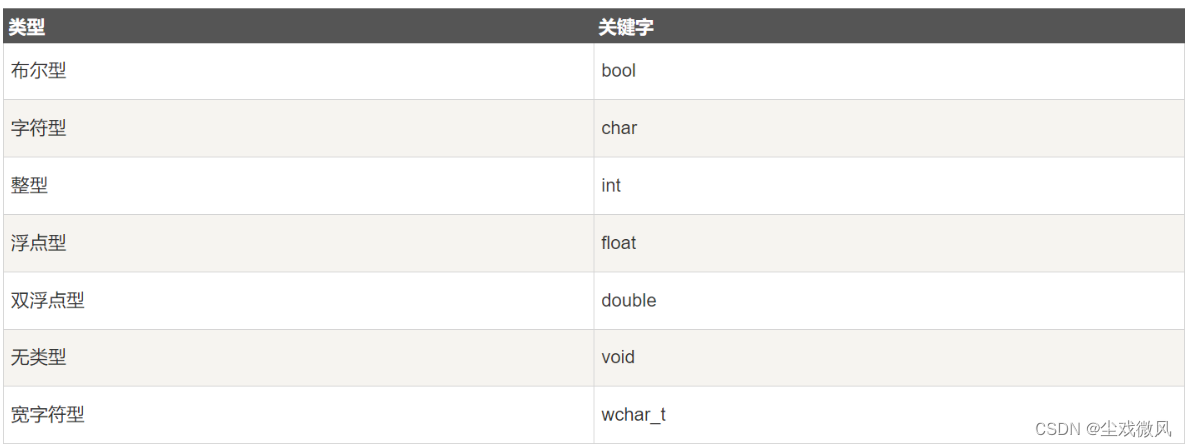

Note: c++数据类型

默认情况下，int, short, long都是带符号的，即signed。

Seednkey.dll中不用负数，定义变量时需要在前面加unsigned，否则取值范围不够溢出会导致key计算错误。

char占一个字节，取值范围-128~127

unsigned char占一个字节，不带符号，取值范围0~255

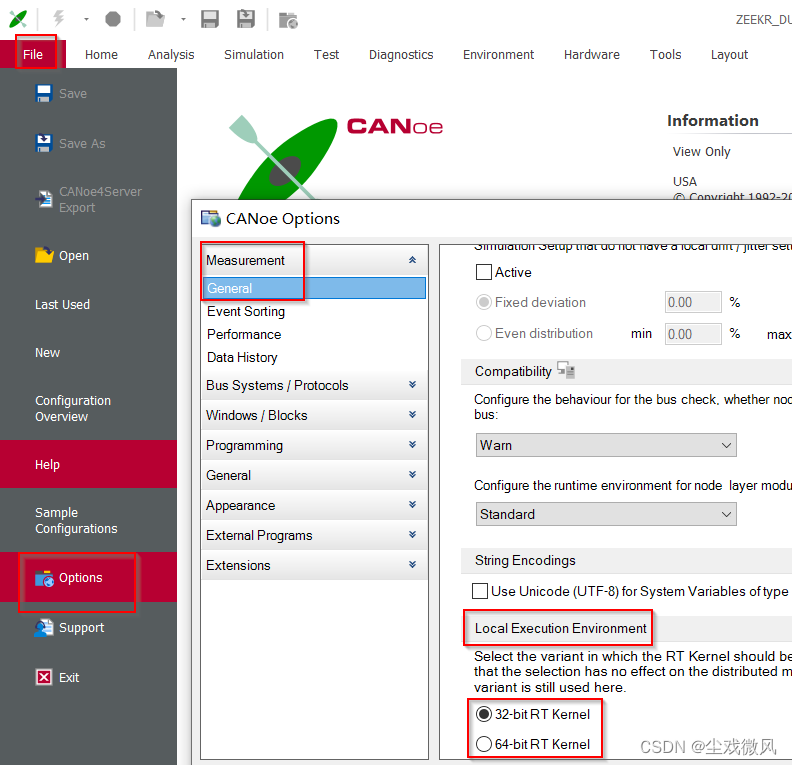

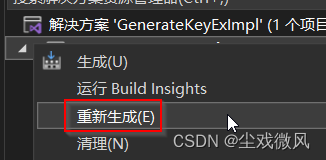

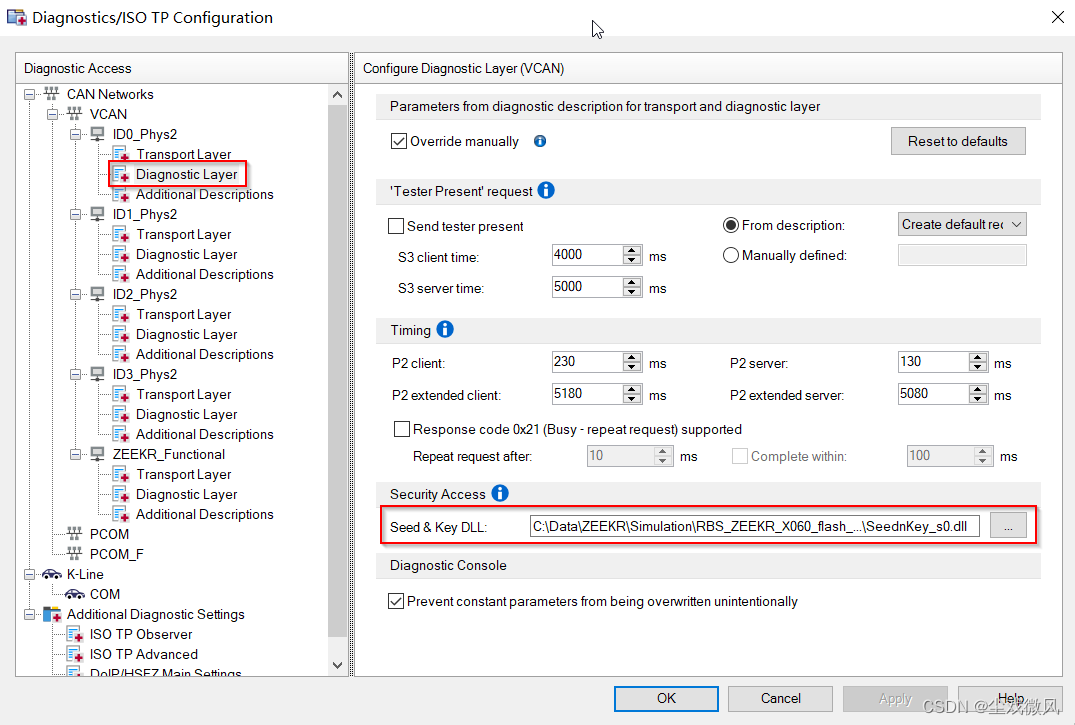

Canoe中设置的是32bit，所以visual studio中解决方案平台选择x86，然后对着工程右键，重新生成就行，输出信息会告诉你把DLL文件生成到了哪里。

Note: 若选择x64平台，canoe调用dll时会报错：

调试

详细信息请参考: https://blog.youkuaiyun.com/qiu421/article/details/134559060

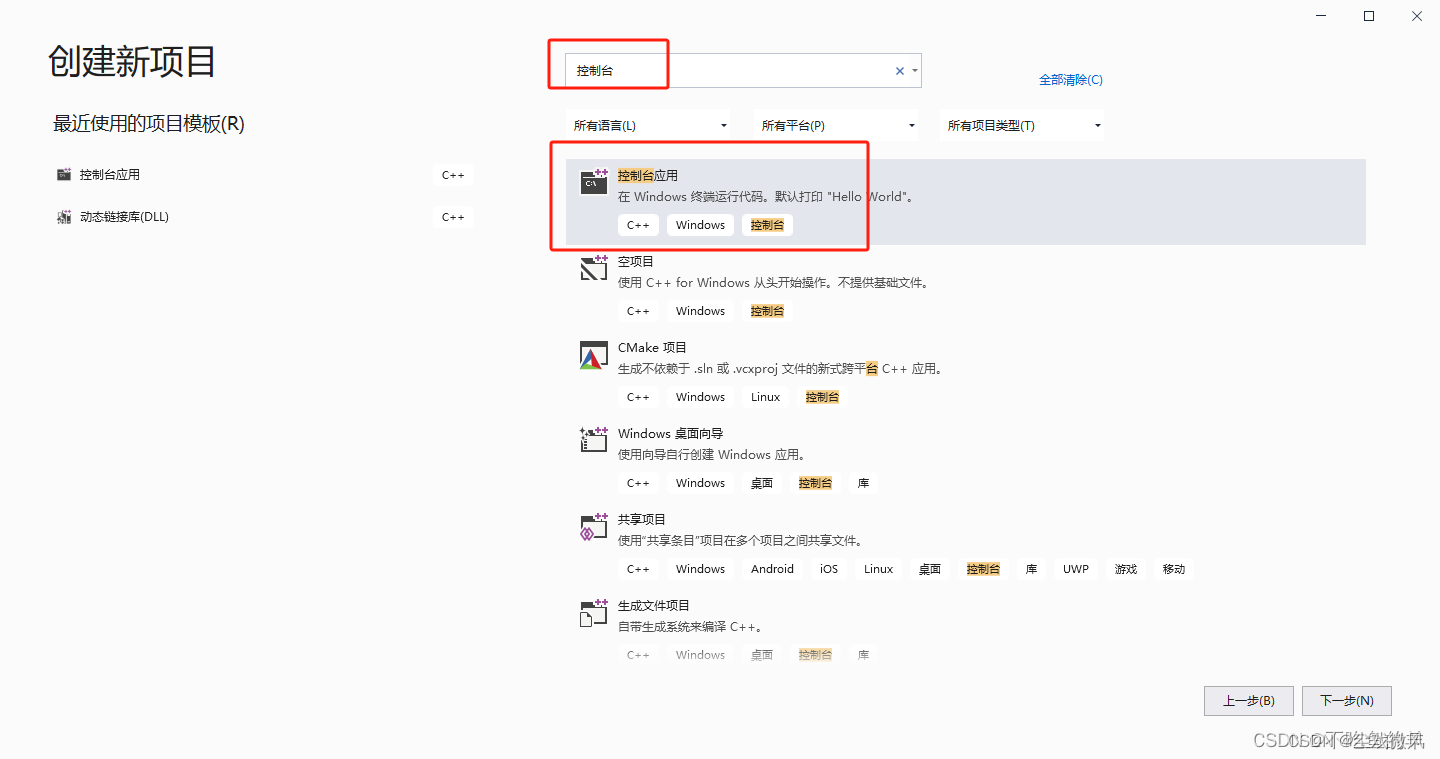

新建控制台工程来调用dll文件里面的函数进行验证

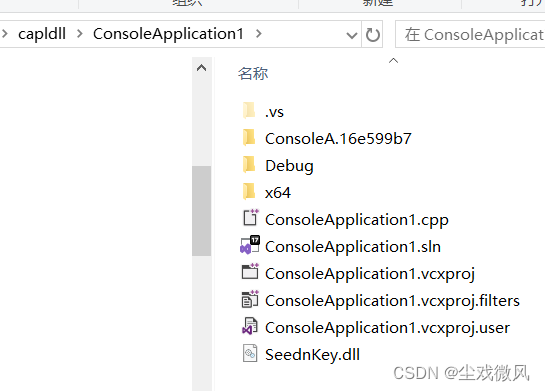

把上面生成的DLL文件拷贝到控制台路径下。

调用代码：

#include <iostream>
#include <Windows.h>
#include <tchar.h>

using namespace std;
#define iSeedArraySize 3
const unsigned char SeedArray[iSeedArraySize] = { 0xFD,0x6B,0xBA };

const unsigned int iSecurityLevel = 1;
const char iVariant = 0;

#define iKeyArraySize 3
unsigned char ioKeyArray[iSeedArraySize] = { 0x0 };

unsigned int oSize = 0;

int main()
{
   HINSTANCE handle = LoadLibrary(_T("SeednKey.dll"));//加载dll ,需要加上头文件tchar.h并在调用时加上_T 由句柄指向dll文件
   cout << "Dll Adddr:" << handle << endl;
   if (handle)
   {
       typedef int(*GenerateKeyExOpt_API_Type)(const unsigned char*, unsigned int, const unsigned int, const char*, unsigned char*, unsigned int, unsigned int&);
       GenerateKeyExOpt_API_Type GenerateKeyExOpt_API_Point = (GenerateKeyExOpt_API_Type)GetProcAddress(handle, "GenerateKeyEx"); //GetProcAddress获取dll中的Add_Func函数，用add_API_Point指向函数它
       cout << "dll 函数的句柄返回值:" << GenerateKeyExOpt_API_Point << endl;//打印dll的函数句柄地址值,不为0就说明调用成功
       printf("\n");

       if (GenerateKeyExOpt_API_Point)
       {
           int result = (*GenerateKeyExOpt_API_Point)(SeedArray, iSeedArraySize, iSecurityLevel, &iVariant, ioKeyArray, iKeyArraySize, oSize);
           for (int i = 0; i < iSeedArraySize; i++) {/*打印种子*/
               printf("SeedArray[%d]: %2X\n", i, SeedArray[i]);
           }
           printf("\n");

           for (int j = 0; j < iKeyArraySize; j++) {/*打印秘钥*/
               printf("ioKeyArray[%d]: %2X\n", j, ioKeyArray[j]);
           }
           cout << "oSize = " << oSize << endl;/*调试打印*/

           FreeLibrary(handle); //释放句柄
       }
   }
   return 0;
}

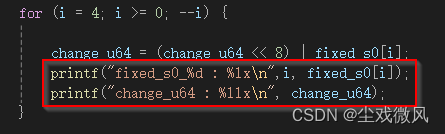

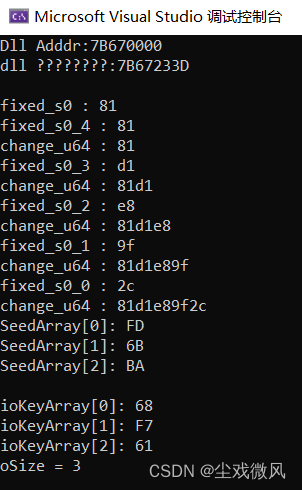

可在GenerateKeyExImpl.cpp中添加打印信息
