4、CogDataAnalysisTool 数据分析工具使用教程

CogDataAnalysisTool 数据分析工具使用教程

简介

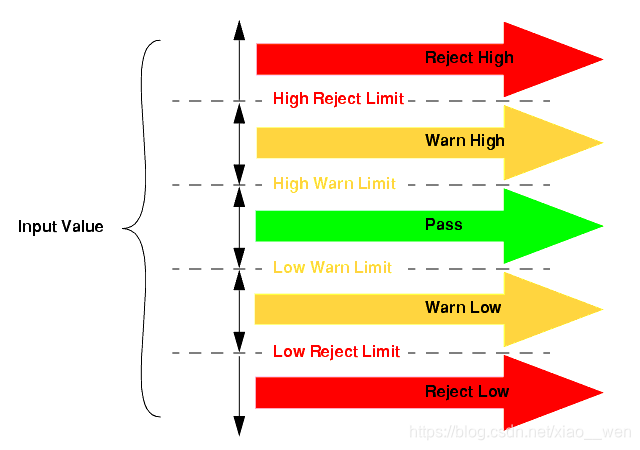

CogDataAnalysisTool工具可以设定公差范围，来对其他视觉工具产生的数据进行逻辑判断，并可以进行统计分析。对于输入的每一个数据，都可以设定单独的阈值。如下图所示：

您不必为所有类别启用公差范围。例如，您只能针对高拒绝限制测试值。此外，您可以在任何时候启用或禁用每个公差范围。

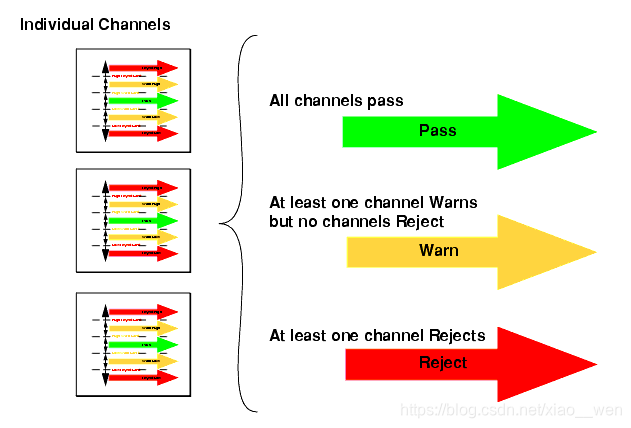

如果是对多个数据通道进行分析，你也可以对所有数据通道的总体结果进行分析，总体结果有三种可能状态，如下图所示。

CogDataAnalysisTool 工具允许您定义一组标准，将工具组的最后一次运行判断为通过、警告或拒绝。使用结果分析，您可以组合来自一个、多个或所有视觉工具的结果，并生成一个中间结果，该结果可用于判断应用程序是否生成警告或拒绝状态。
结果分析工具支持大量的操作可以执行的结果,包括运算(加、减、乘、除),数值比较(小于,小于或等于,等于,大于,等等),字符串比较(区分大小写的平等,不分大小写),逻辑(或者,XOR,不是),vector-to-scalar或减少逻辑(或者和见面),和数学(ABS、倍根号)。

操作实例

CogDataAnalysisTool工具必须要有一个输入，本例程就在前一篇《CogCNLSearchTool 使用教程》工程的基础上为大家演示CogDataAnalysisTool工具的具体用法。

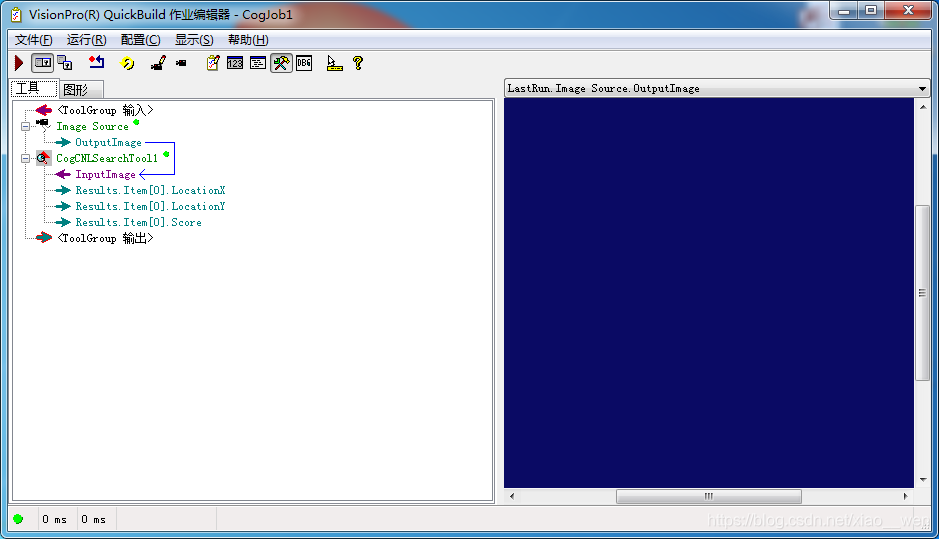

1、打开《CogCNLSearchTool 》工程

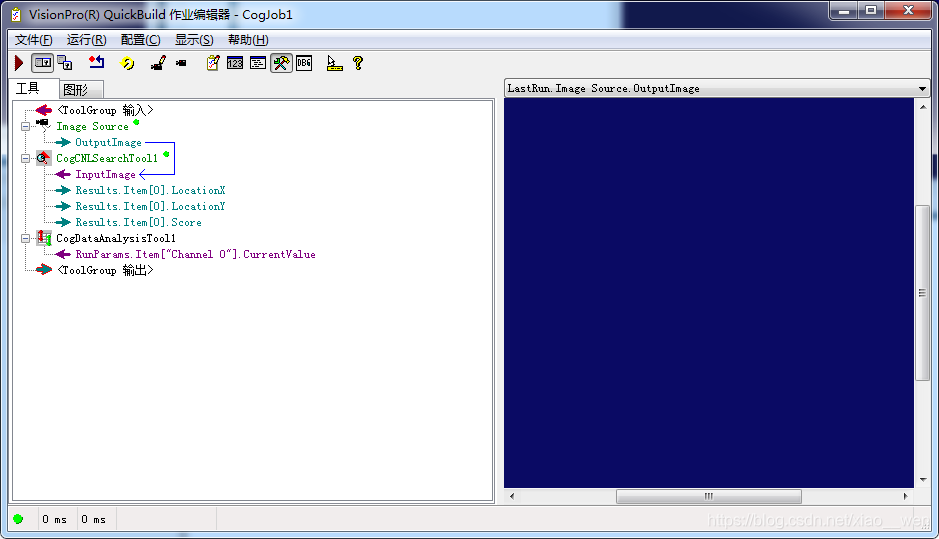

2、添加CogDataAnalysisTool工具

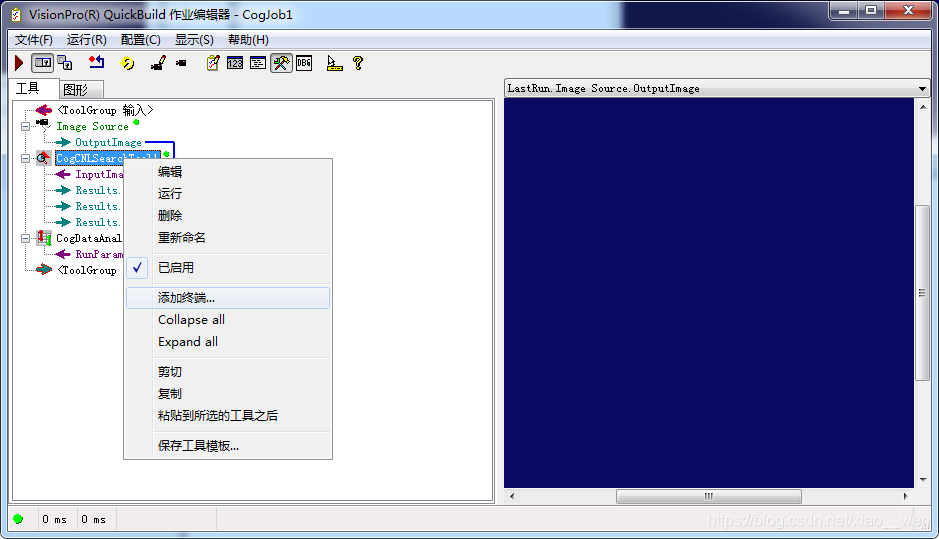

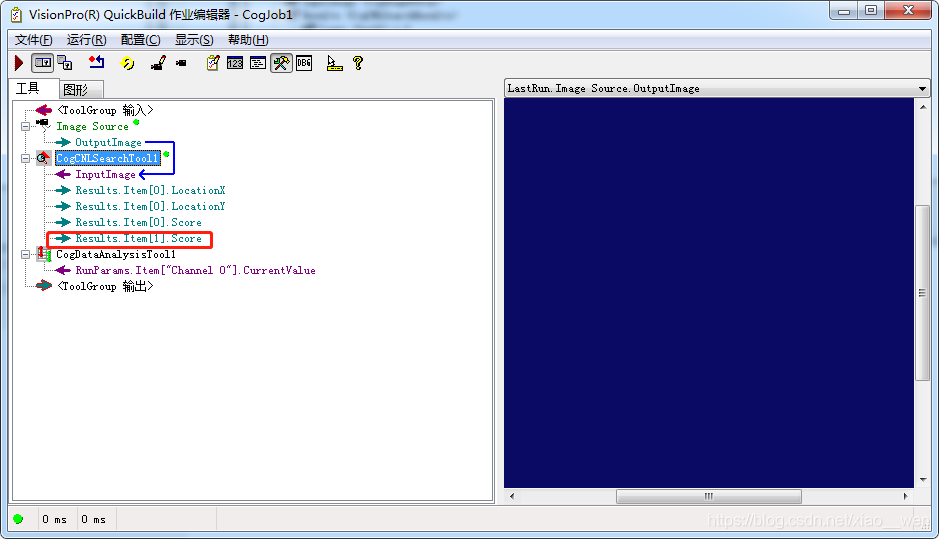

3、右键CogCNLSearchTool工具，添加终端
工程默认只有1个Item[0].Score的输出，但是对于此例程最多可有4个输出，为演示具体内容这里使用2个输出，故要在此增加一个输出，即Item[1].Score。

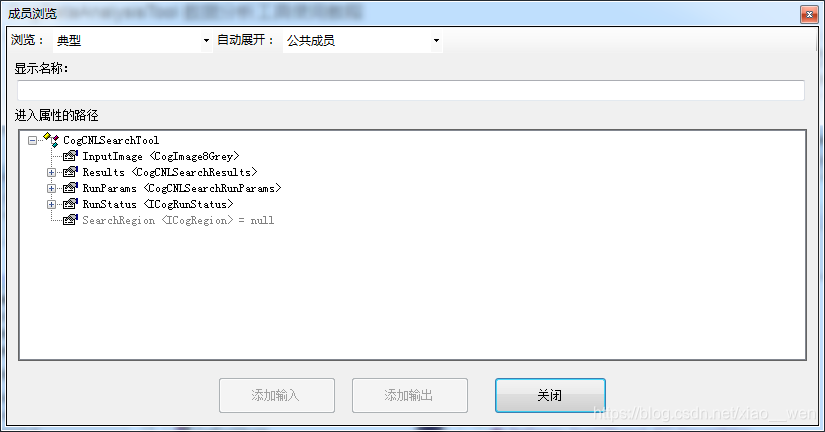

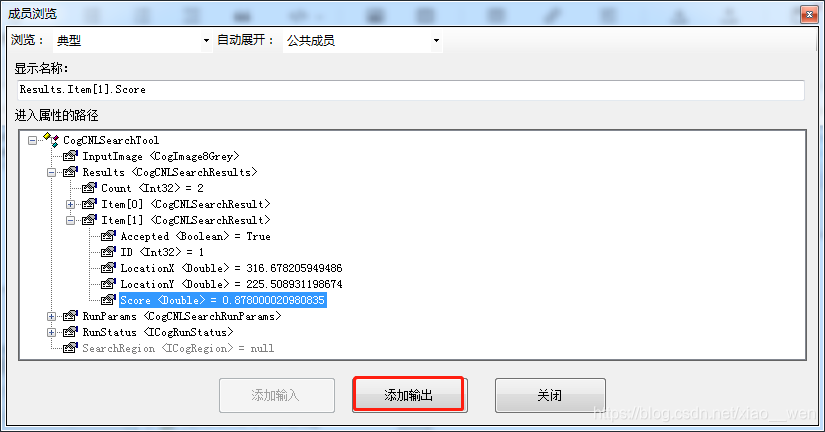

4、添加Item[1].Score输出

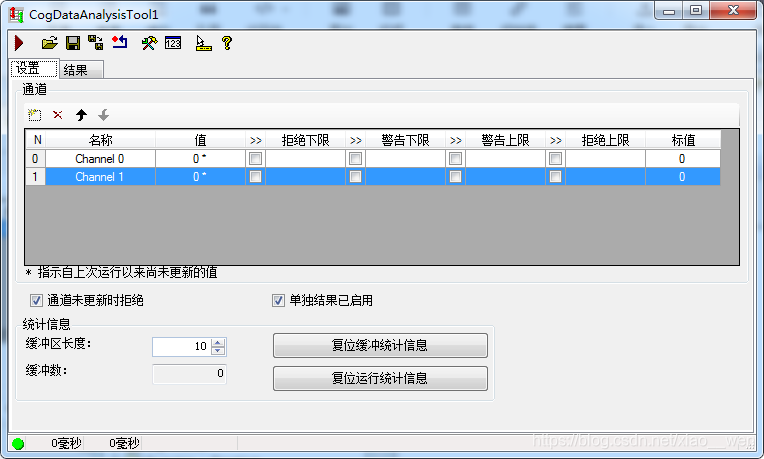

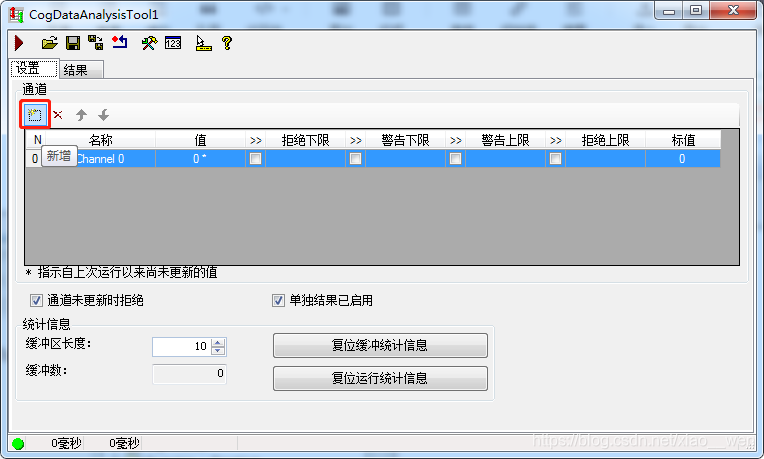

5、双击CogDataAnalysisTool ，添加通道
对应之前的2通道输出，故在此增加1路输入。

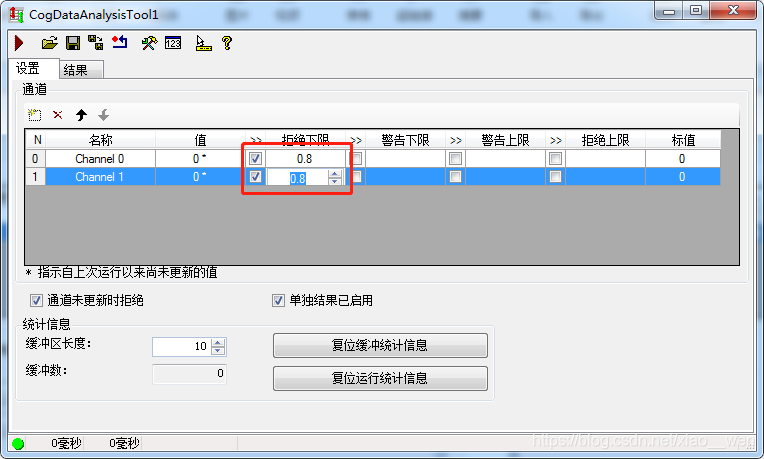

6、设置参数

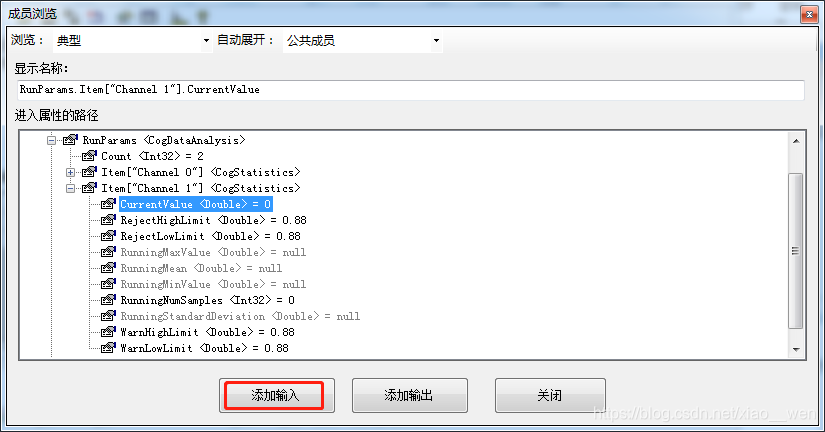

6、右键CogDataAnalysisTool工具，添加终端 RunParams->Item[channel1]->CurrentValue
增加的输入通道不能自动链接到Job面板，需要手动添加。

7、链接输入、输出

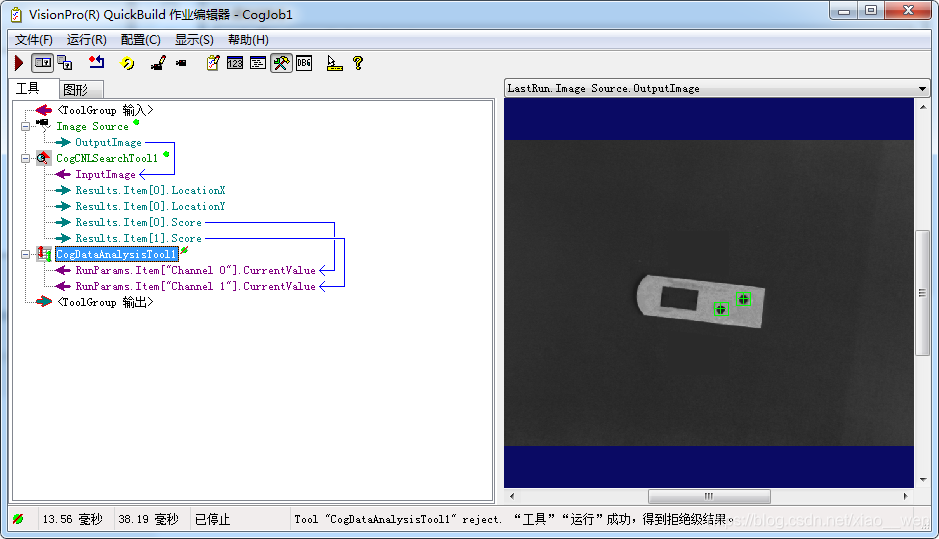

8、点击 运行，查看结果

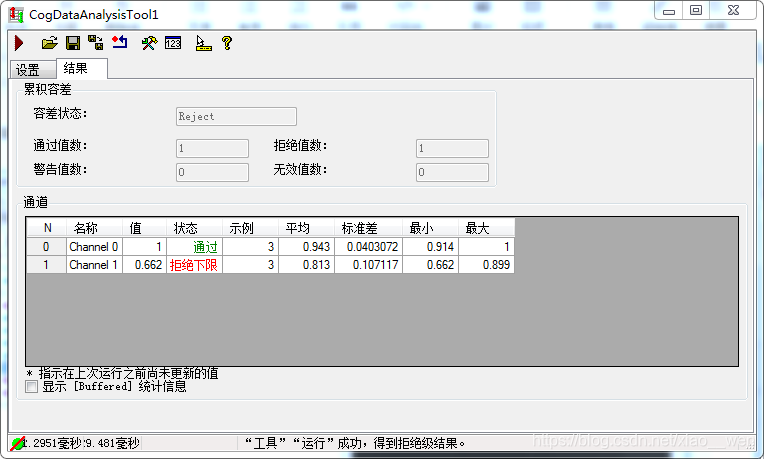

分析： 图示有1个通道得分小于步骤5设置的得分，所以结果为Reject

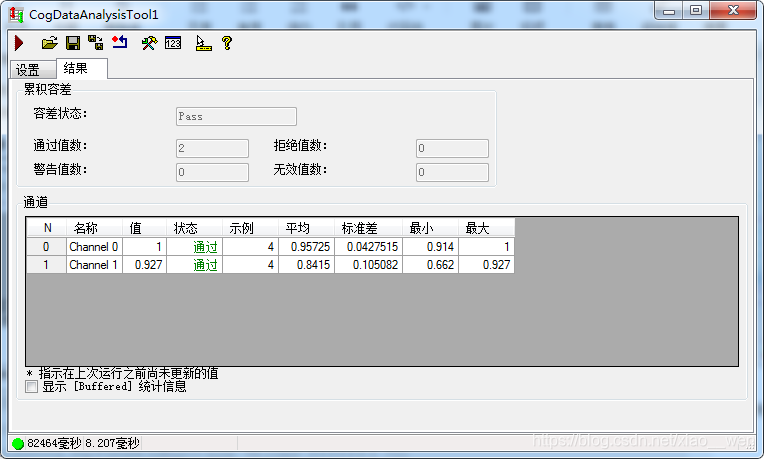

分析 ： 图示2通道得分均大于设置得分，故结果为Pass

总结

此例程只是简单设置了 拒绝下限，其它参数根据具体需求设置。
参考例程：https://download.youkuaiyun.com/download/xiao__wen/12442856
