7、CogResultsAnalysisTool工具使用教程

CogResultsAnalysisTool 工具使用教程

简介

利用CogResultsAnalysisTooI具 可以定义一个判断标准，以使ToolGroup或ToolBlock给出 “Accept” 、“Warning” 、或者 “Reject” 的最终运行结果。这个工具只在QuickBuild使用，但没有编程接口，不能用在程序中。在QuickBuild中双击CogResultsAnalysisTool 工具，可打开其编辑窗口。

为了有一个判断标准，你要首先在对话框中的设置面板中添加一个表达式，为了有操作对象，你需要添加变量，用来接收数据。

有了表达式和变量，就可以产生一个布尔结果。每个表达式可以有一个或两个参数，参数的类型可以有如下几种:
常量: 可以指定一个数值、字符串、布尔常量来作为表达式的参数，例如，你可以将一个工具的运行
结果和常量5进行比较，或者和字符串常量cognex”进行比较，或者和布尔值ture 进行比较。
变量: 也可也将两个数值变量、字符串变量、布尔变量进行比较。
向量: 向量指的是将多个数据以数组的形式传递给表达式，从而得到多个结果。

操作实例

CogResultsAnalysisTool工具必须要有一个输入，本例程就在前一篇《CogPMAlignTool 使用教程》工程的基础上为大家演示CogResultsAnalysisTool工具的具体用法。

1、打开《CogResultsAnalysisTool》工程

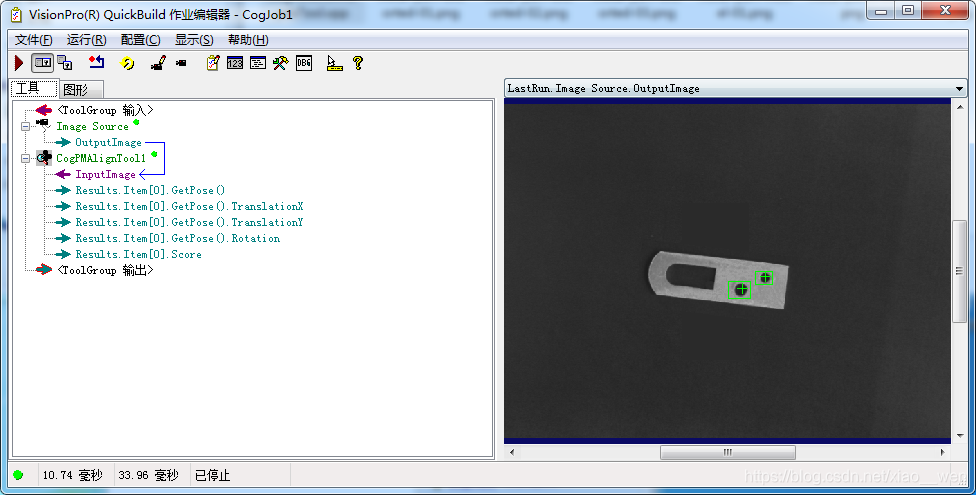

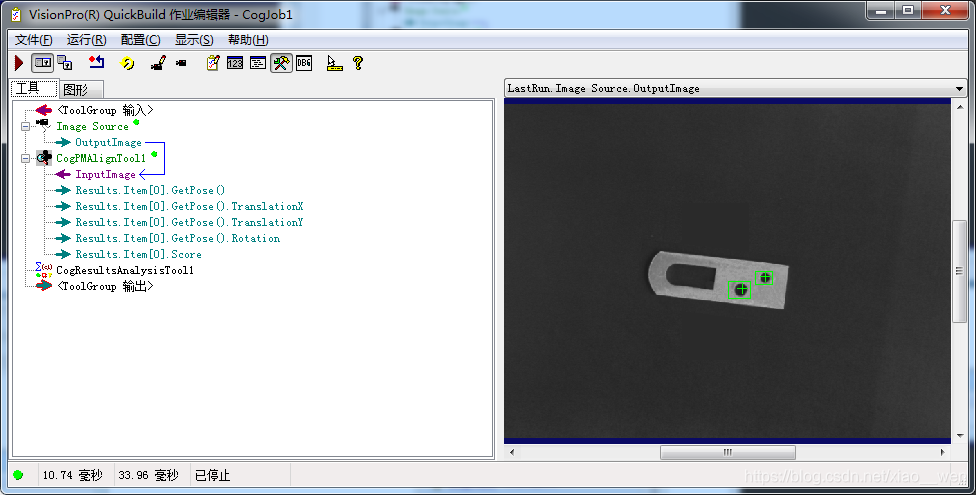

2、添加CogResultsAnalysisTool工具

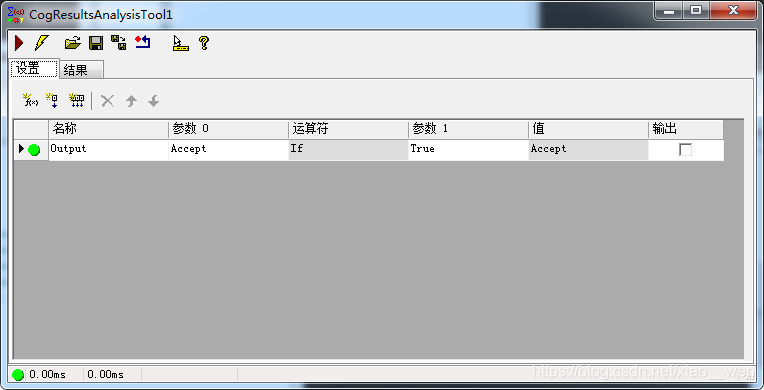

3、双击CogResultsAnalysisTool弹出如下对话框

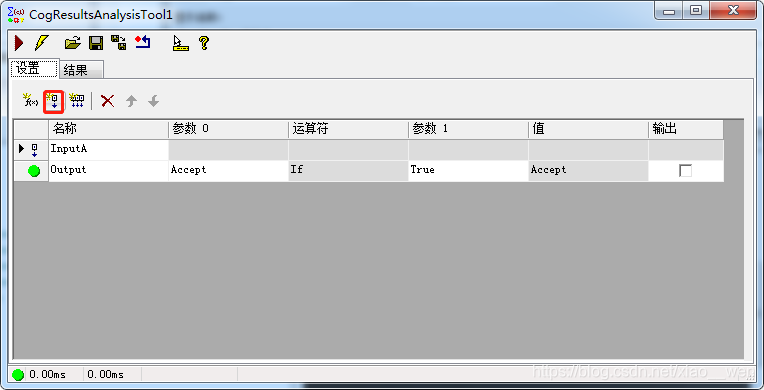

4、添加输入InPut

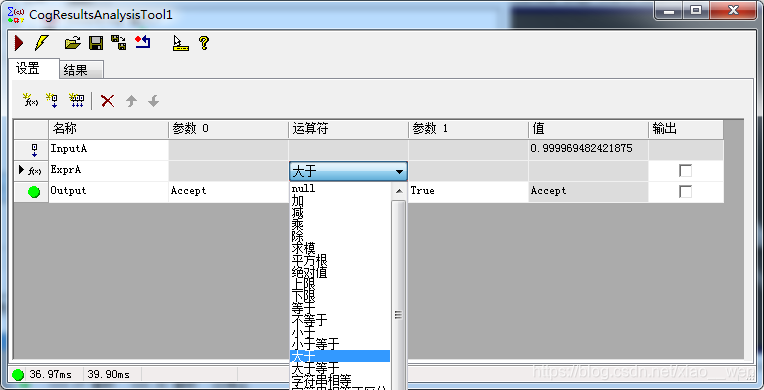

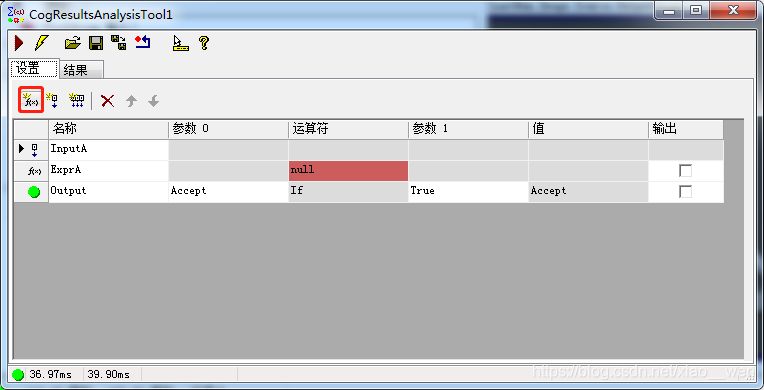

5、添加函数

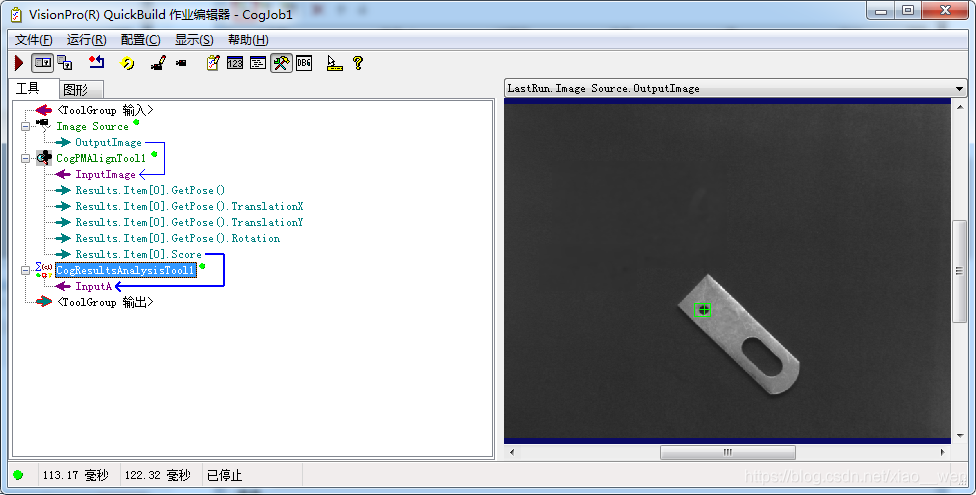

6、链接输入输出

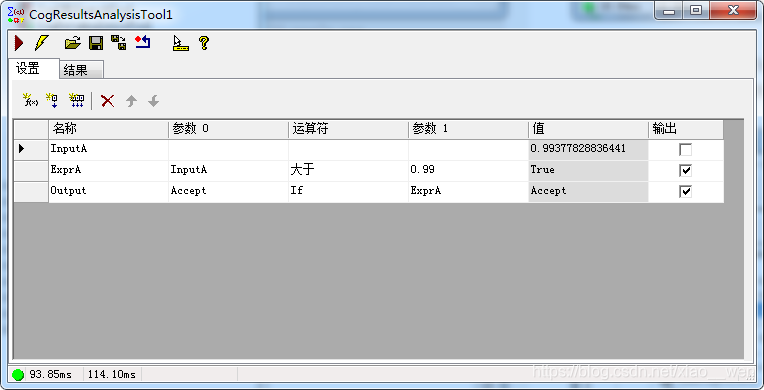

7、设置参数


8、job界面 点击 运行 查看结果

分析 ：

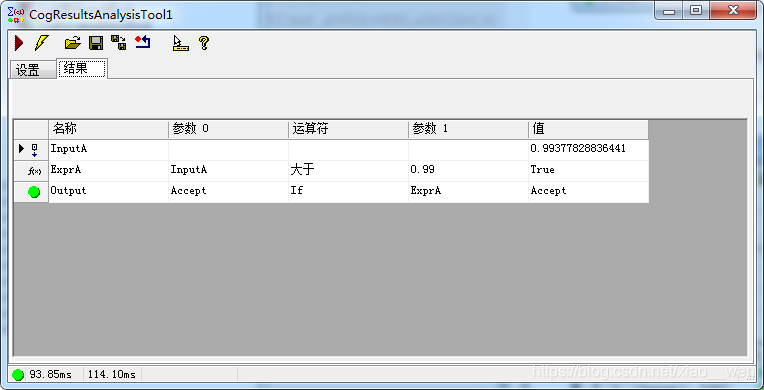

当输入值大于预设值（0.99）时，逻辑就判断为Accpect

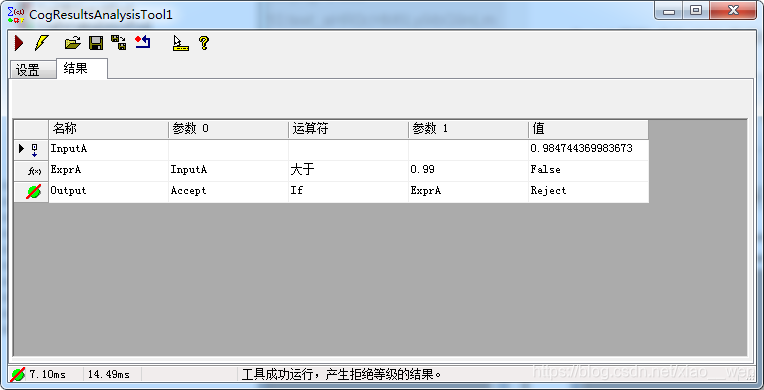

当输入值小于预设值（0.99）时，逻辑就判断为Reject

总结

此例程只是简单使用了 大于 表达式，其它参数根据具体需求设置。
参考例程：https://download.youkuaiyun.com/download/xiao__wen/12473948
