ARM架构-SRAM的深度理解

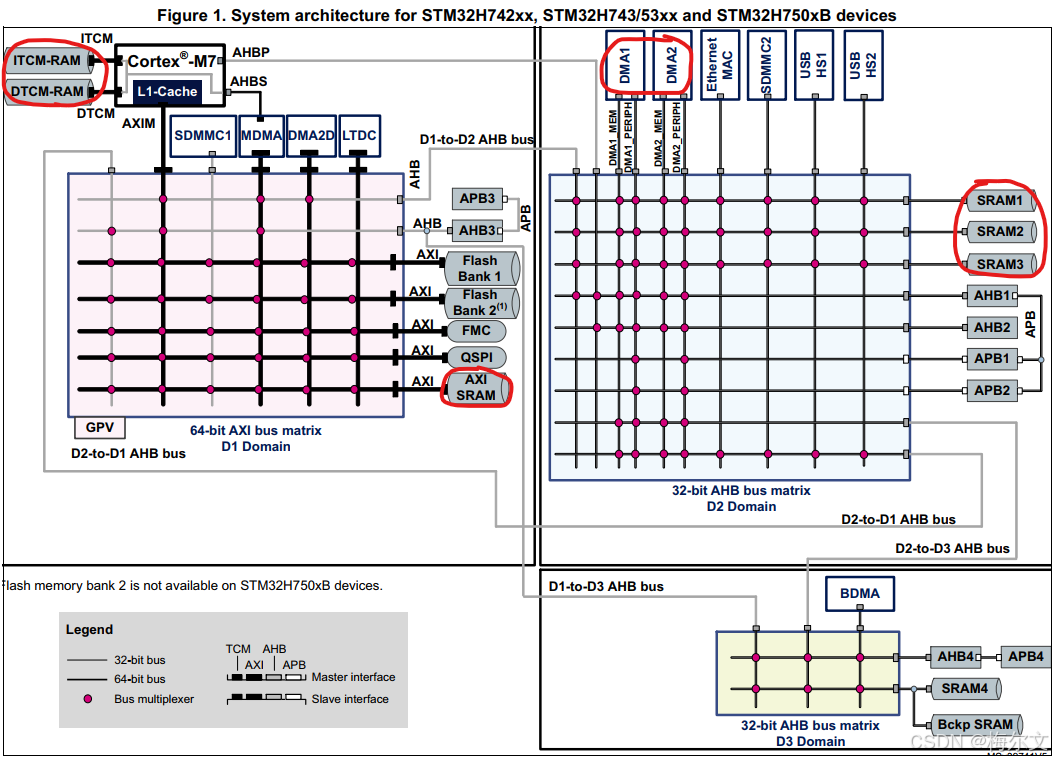

STM32H753 的存储系统分为三个域：

D1 Domain：高性能域，直接连接 Cortex-M7 内核，包含 AXI 总线、Flash 和部分 SRAM（ITCM、DTCM、AXI）。

• AXI SRAM：可被 Cache 缓存​（需通过 MPU 配置为可缓存，建议开启）。可作为系统内存，用于堆栈全局变量的使用。
• ITCM（Instruction）：存放实时任务代码（一般是中断服务程序）。
• DTCM（Data）：存放实时任务数据（对时间敏感，如 PID 控制参数）。

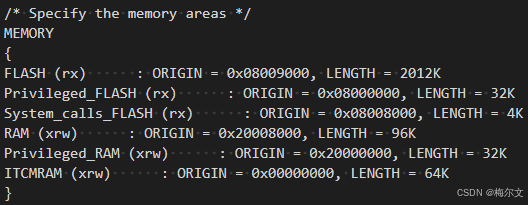

• 参考 STM32H743XIHX_FLASH.ld 文件

​D2 Domain：外设域，连接大部分外设和 DMA，包含 SRAM1~SRAM3。

• SRAM：访问延迟较高，不建议用Cache，支持 DMA 直接访问，用于外设 DMA 缓冲区，如 UART 接收缓存、ADC 采样数组。
• DMA 控制器的归属：DMA1/DMA2 只能访问 ​D2 域的 SRAM1~3​，无法直接访问 D1 域的 SRAM​（如 AXI SRAM），若外设 DMA 直接操作 D1 SRAM，会导致总线带宽被抢占，影响实时任务。外设 DMA 操作 D2 SRAM 时，不会干扰 D1 域的高性能计算。
• 传输到 D1 域的 SRAM场景：ADC 采样数据需实时进行 FFT 运算（FFT 库依赖 AXI SRAM 的高带宽），电机控制算法需要零延迟访问传感器数据。
• 举例验证：

    传感器通过 SPI 的 DMA1 将数据存入 SRAM1（D2 域）。

    使用 CPU 或 MDMA 将关键数据从 SRAM1 复制到 DTCM-RAM（D1 域）。

    实时控制代码直接从 DTCM-RAM 读取数据（零延迟）。

/*----------------------- 内存定义 -----------------------*/
// 定义在D2域SRAM1中的缓冲区（Non-Cacheable）
__attribute__((section(".sram1")))
volatile uint8_t sensorRawData[256]; // SPI接收缓冲区

// 定义在D1域DTCM-RAM中的实时数据（Zero Latency）
__attribute__((section(".dtcm")))
volatile SensorData realtimeSensorData;

/*------------------- 内存域配置说明 -------------------*/
/*

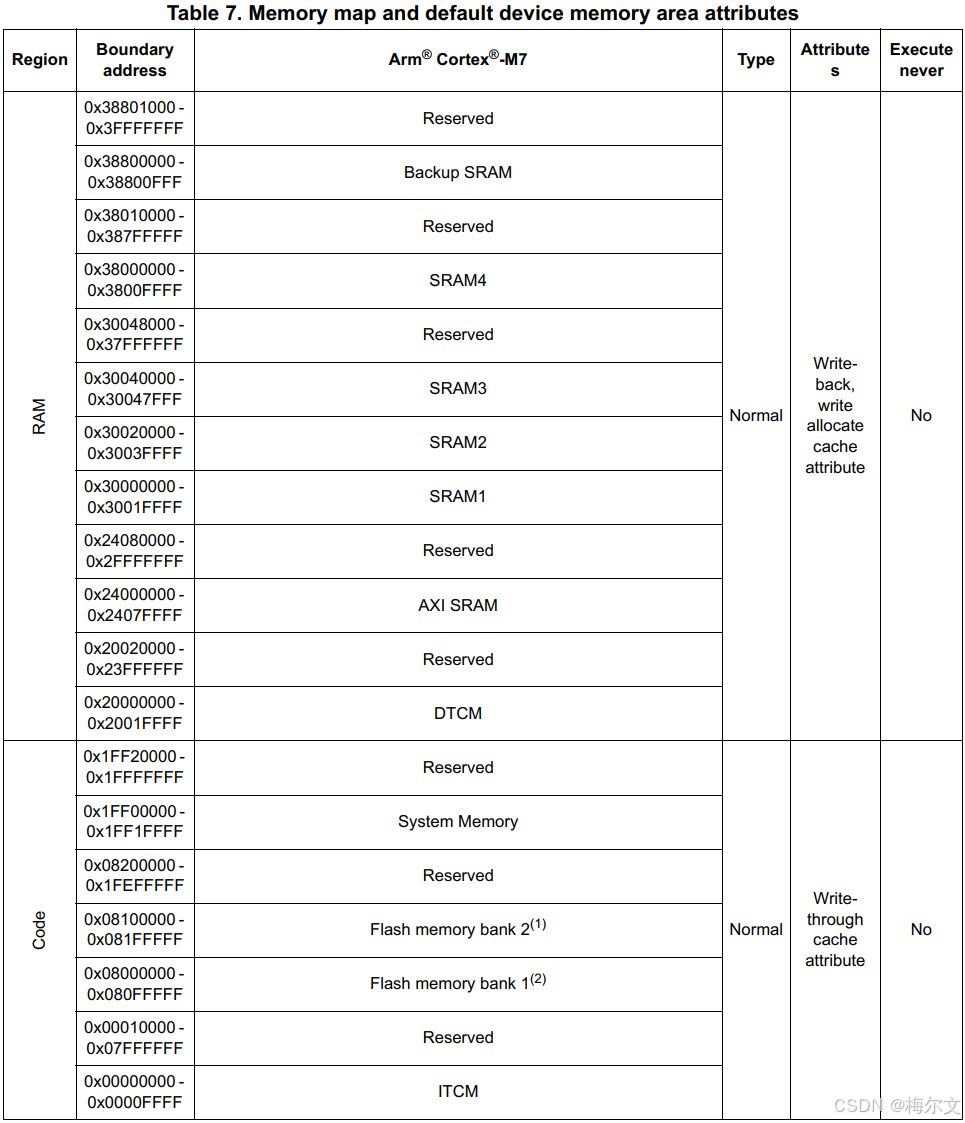

1. SRAM1 (D2域):
   - 地址范围: 0x30000000~0x3001FFFF
   - 使用DMA1进行数据传输
   - 必须声明为volatile防止编译器优化

2. DTCM-RAM (D1域):
   - 地址范围: 0x20000000~0x2001FFFF
   - 零延迟访问，无Cache一致性问题
   - 关键控制变量必须存放于此

3. 使用MDMA跨域传输:
   - MDMA是唯一能访问所有存储域的总线主控
   - 传输路径：D2→D1（SRAM1→DTCM）
   - 比CPU搬运快5倍（实测约2.1GB/s带宽）
*/
/*--------------------- 硬件初始化 ----------------------*/
void System_Init(void) {
    // 1. 时钟配置（确保D1/D2域时钟使能）
    RCC->AHB1ENR |= RCC_AHB1ENR_DMA1EN;     // 使能DMA1（D2域）
    RCC->AHB1ENR |= RCC_AHB1ENR_MDMAEN;      // 使能MDMA（D1域）

    // 2. SPI1初始化（连接传感器）
    SPI1->CR1 = SPI_CR1_MSTR | SPI_CR1_SPE  // 主机模式，SPI使能
              | SPI_CR1_BR_0;               // 波特率分频
    SPI1->CR2 = SPI_CR2_RXDMAEN;             // 使能RX DMA

    // 3. DMA1初始化（SPI接收→SRAM1）
    DMA1_Stream0->CR = DMA_SxCR_CHSEL_0     // Channel 0
                     | DMA_SxCR_MINC        // 内存地址递增
                     | DMA_SxCR_TCIE        // 传输完成中断
                     | DMA_SxCR_DIR_0;      // 外设到内存
    DMA1_Stream0->PAR = (uint32_t)&SPI1->DR; // 外设地址
    DMA1_Stream0->M0AR = (uint32_t)sensorRawData; // 内存地址（SRAM1）
    DMA1_Stream0->NDTR = 256;               // 传输数据量
    DMA1_Stream0->CR |= DMA_SxCR_EN;        // 使能DMA

    // 4. MDMA初始化（SRAM1→DTCM-RAM）
    MDMA_Channel0->CCR = MDMA_CCR_SINC      // 源地址递增
                       | MDMA_CCR_DINC      // 目标地址递增
                       | MDMA_CCR_TCIE;     // 传输完成中断
    MDMA_Channel0->CTCR = MDMA_CTCR_SSIZE_0 // 源数据宽度8位
                        | MDMA_CTCR_DSIZE_0;// 目标数据宽度8位
    MDMA_Channel0->CBNDTR = sizeof(SensorData); // 传输长度
    MDMA_Channel0->CSAR = (uint32_t)sensorRawData; // 源地址（SRAM1）
    MDMA_Channel0->CDAR = (uint32_t)&realtimeSensorData; // 目标地址（DTCM）
}

/*--------------------- 中断服务程序 ---------------------*/
// DMA1传输完成中断（SPI数据已存入SRAM1）
void DMA1_Stream0_IRQHandler(void) {
    if (DMA1->LISR & DMA_LISR_TCIF0) {
        DMA1->LIFCR = DMA_LIFCR_CTCIF0;     // 清除中断标志

        // 触发MDMA启动传输（SRAM1→DTCM）
        MDMA_Channel0->CCR |= MDMA_CCR_EN;  // 使能MDMA传输
    }
}

// MDMA传输完成中断（数据已到达DTCM-RAM）
void MDMA_IRQHandler(void) {
    if (MDMA->GISR & MDMA_GISR_TCIF0) {
        MDMA->GIFCR = MDMA_GIFCR_CTCIF0;    // 清除中断标志

        // 此处可置标志位通知实时控制循环
        realtimeDataReady = 1;
    }
}

/*--------------------- 实时控制循环 ---------------------*/
// 在D1域最高优先级执行（禁止中断抢占）
void RealTime_ControlTask(void) {
    while (1) {
        if (realtimeDataReady) {
            // 零延迟读取DTCM数据
            float speed = realtimeSensorData.speed;
            float position = realtimeSensorData.position;

            // 执行控制算法（例如FOC计算）
            Motor_ControlAlgorithm(speed, position);

            realtimeDataReady = 0;
        }
        __DSB(); // 确保内存操作完成
    }
}

D3 Domain：低功耗域，用于低功耗模式下的数据保持，包含 SRAM4 和 Backup SRAM。
