ISO26262-（Memory Partitioning）基于TC397的MPU实现内存分区

TC397的MPU资源

TC397芯片有5个Core，每个核有18个Data Memory Protection Ranges，10个Code Protection Ranges。

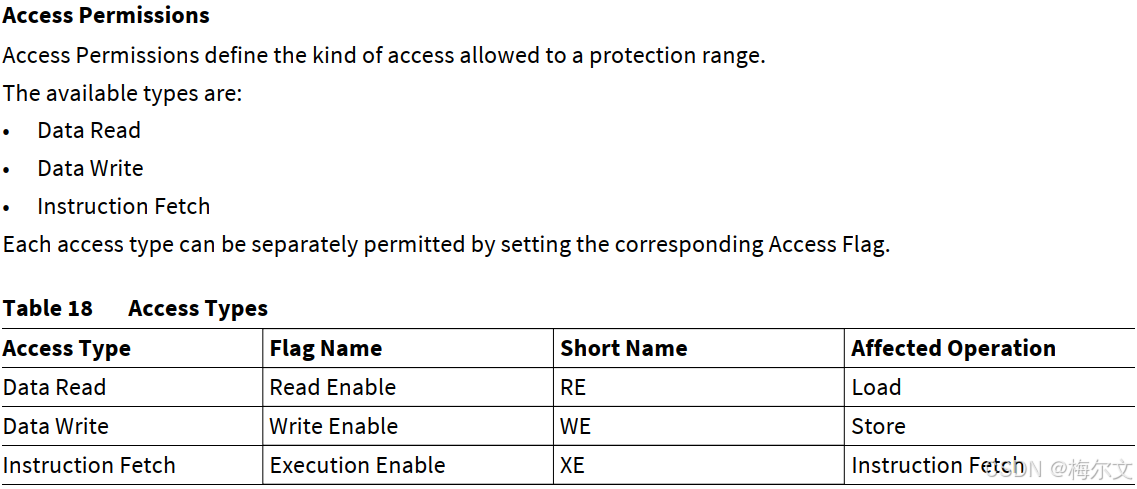

TC397的MPU访问权限：

通过MPU配置内存保护机制，把芯片的Memory划分为位若干（有大小限制）Region区域，一个Region是指被硬件划分出来并可以独立设置访问权限的内存区域。

每个Region可以配置读（Data Read）、写（Data Write）、执行（Code Fetch）权限。使能MPU后，如果访问某个内存区域但是改内存区域没有配置对应的权限，就会产生MPU Trap。

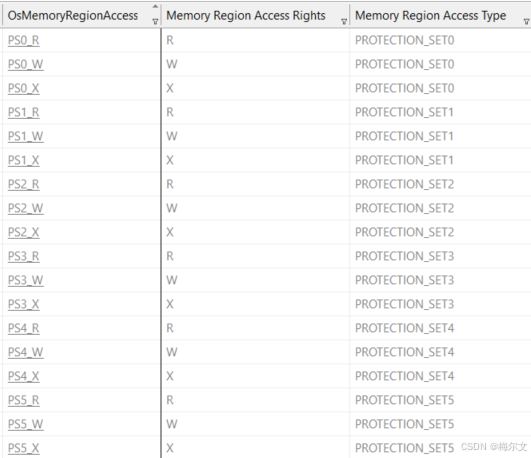

Protection Sets（PS）是给每个Core配置Access Permissions，

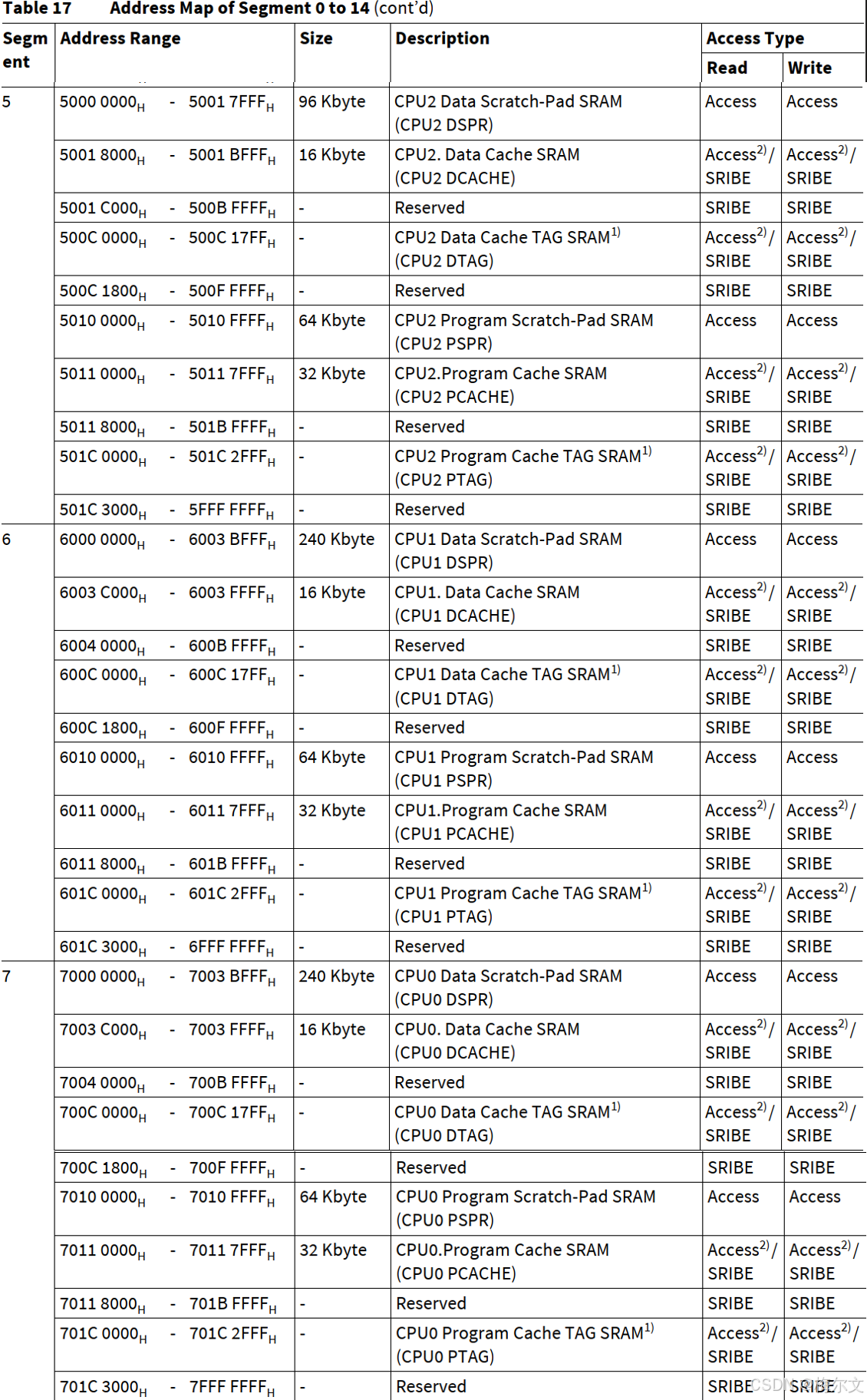

Protection Range是基于芯片每个Address Range，根据每个Core的ASIL等级对地址范围进一步划分，形成新的Region。

举例：

通过MPU对内存空间进行ASIL，QM，Kernel分区，不同级别的TASK放在不同的ASIL分区中，防止QM任务干扰ASIL任务，一般ASIL，Kernel是同一级别，是可Trusted的，QM是不可Trusted的。

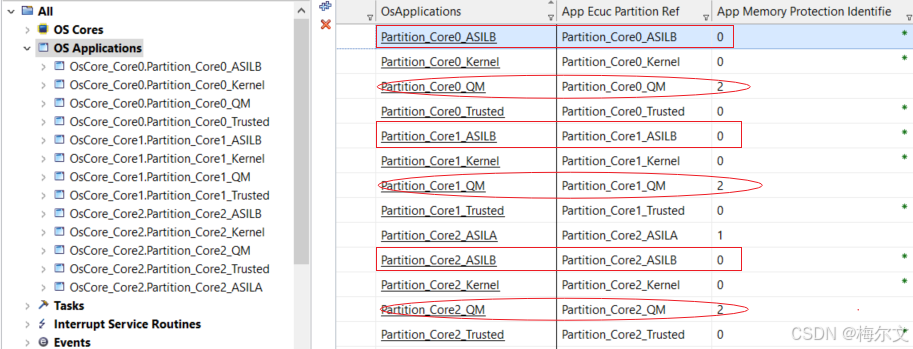

下图是不同级别Trusted进程所占用的Memory Protection ID标识，这个标识符的主要用途是实现内存访问的控制和隔离（定义了哪些任务或中断服务例程（ISR）可以访问哪些内存区域），Identifier帮助OS识别哪些应用可以执行哪些操作，确保Non-Trusted APP应用不会访问Trusted APP的敏感或关键的内存区域。

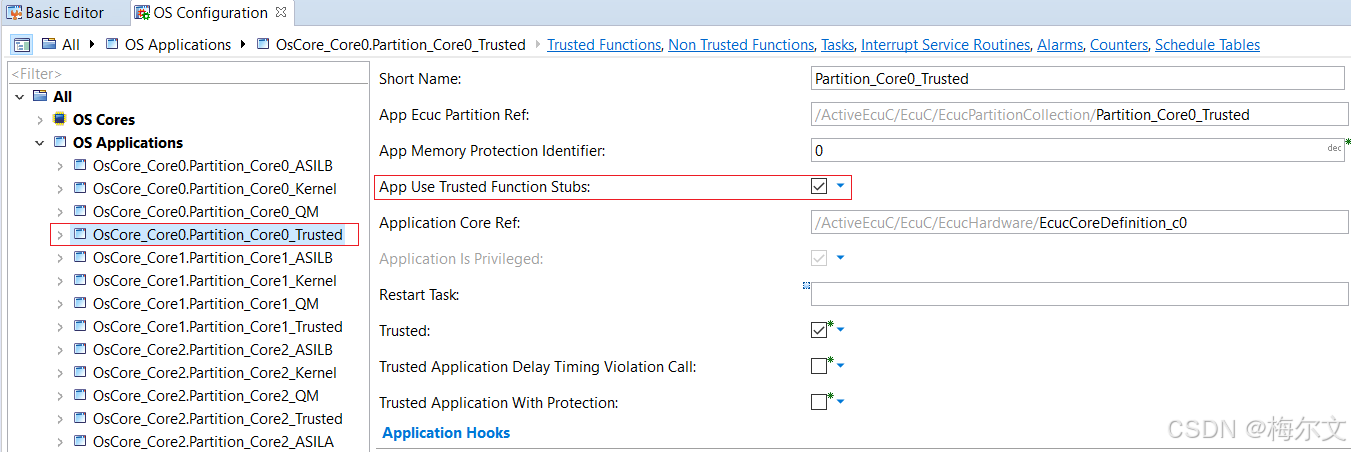

QM用于访问ASIL任务的方法，通过创建一个Trusted进程即可访问QM任务，又可以访问ASIL的任务

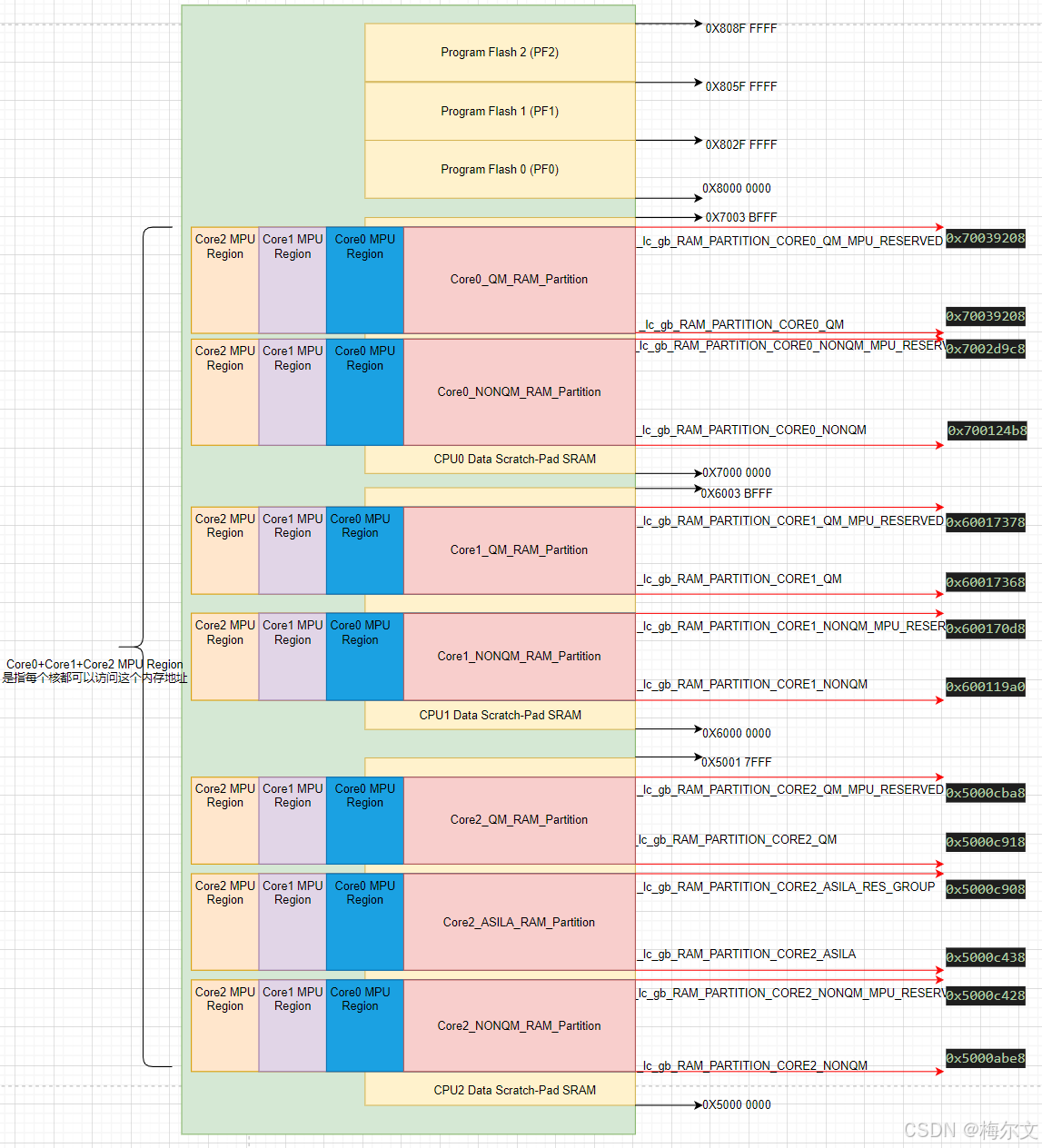

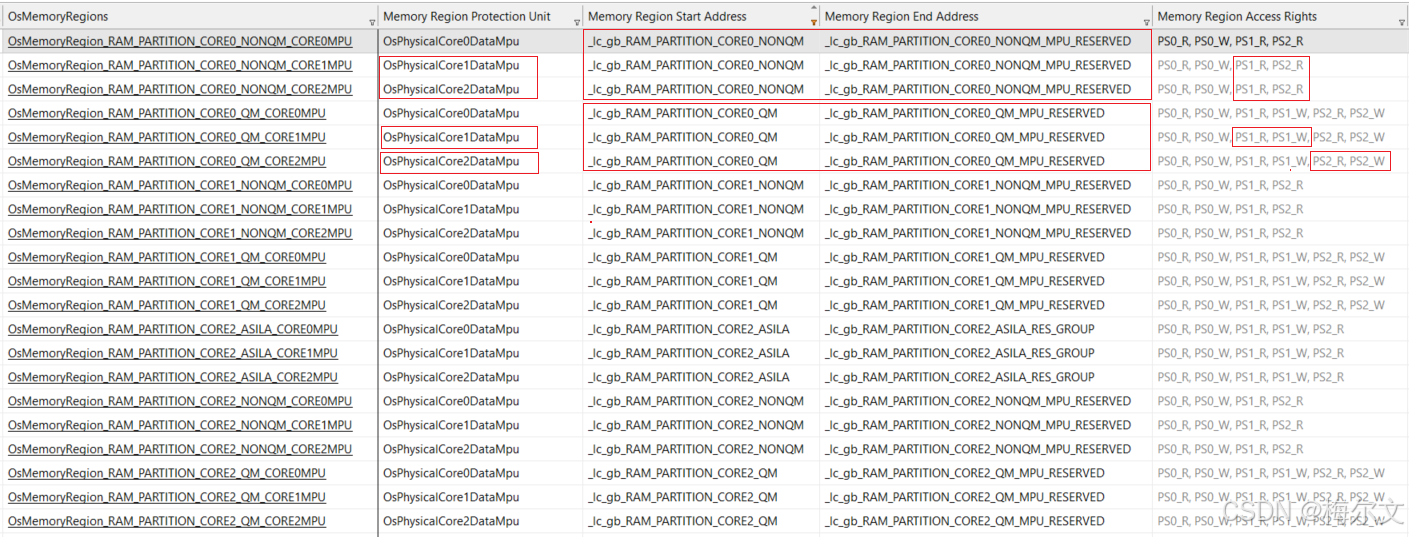

关于Core0的内存分区，在Core0的SRAM内存中定义了Core0_QM和Core0_ASILB的MPU要保护的Address Range，以及其他核通过MemoryRegionProtectionUnit以及哪种Protection Sets（PS）访问Core0的资源。

参看上下图，根据MPU的好处，可以发现在多核的时候，可以防止其他核对ASIL级别TASK的数据进行篡改

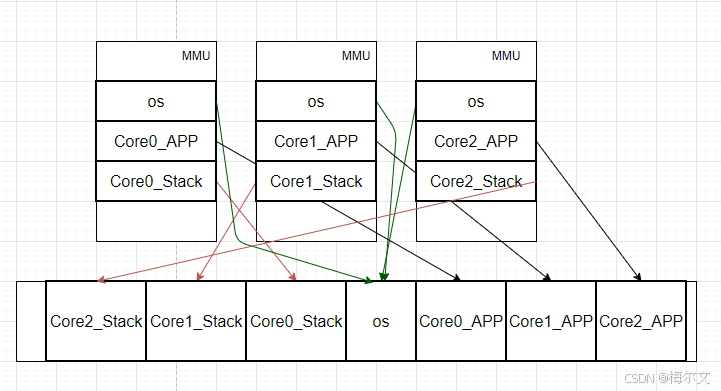

通过FLASH运行APP时，在调用栈的时候，调用其他核的栈，也就实现了跨核访问。

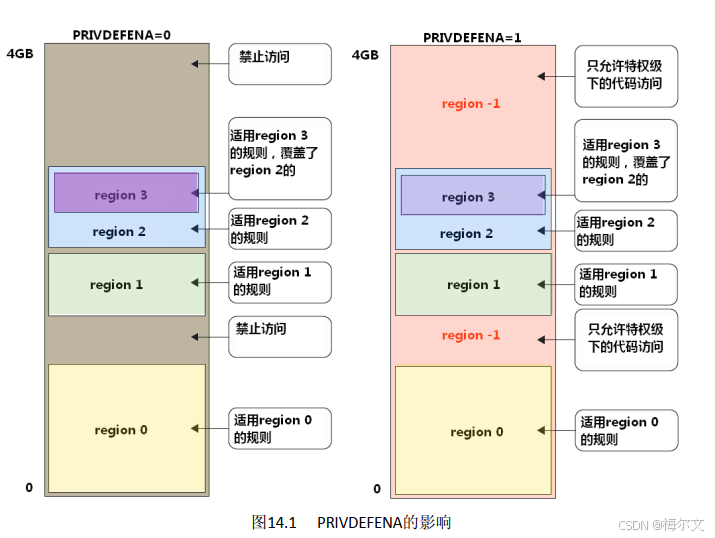

对比单核MCU的MPU机制，Region分优先级，当出现Region3高优先级覆盖Region2低优先级时，则Region3的设置会生效，覆盖Region2的权限设置。
