本文介绍了一款轻量级UML建模工具JUDE，该工具支持多种UML图的绘制，如类图、用例图等，并能导入Java源文件进行快速建模，同时具备导出为Java源文件、HTML和文本格式的功能。
1.另一款UML工具Jude
JUDE(Java and UML Developers' Environment)，一个小巧实用的UML建模软件，不到2M，绝对可以符合UML建模的要求，可以画CLASS，USECASE，STATECHART，ACTIVITY，OBJECT，SEQUENCE，COLLABORATION，COMPONENT和DEPLOYMENT图，可以导入JAVA源文件直接建模，也可以导入ROSE98的MDL文件，可以将模型导出成JAVA源文件，HTML和文本格式。
2.场景实例：

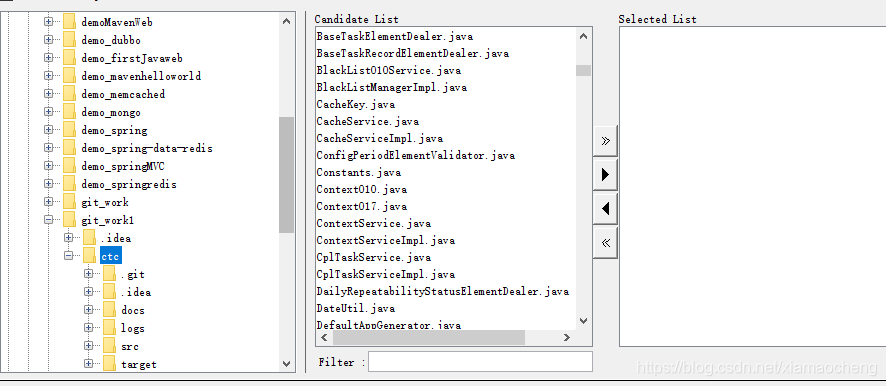

3.1 导入java 源码

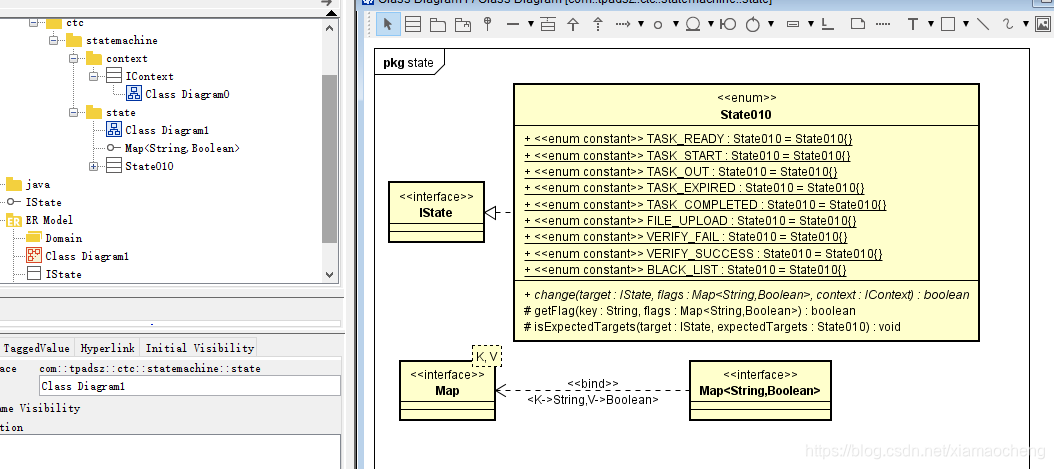

3.运行结果：

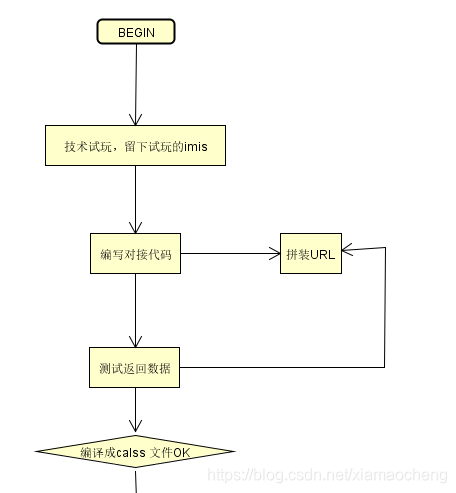

2.2 流程图：

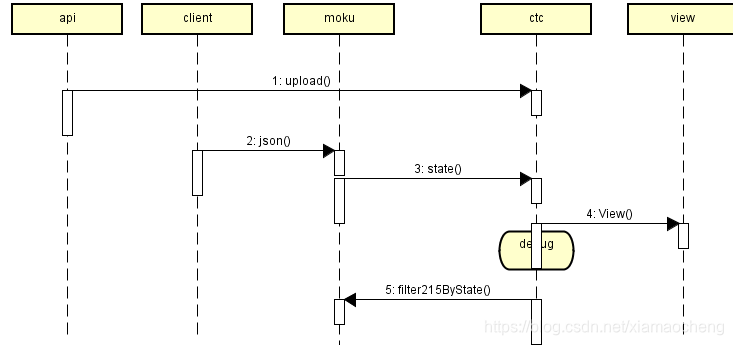

2.3 时序图：

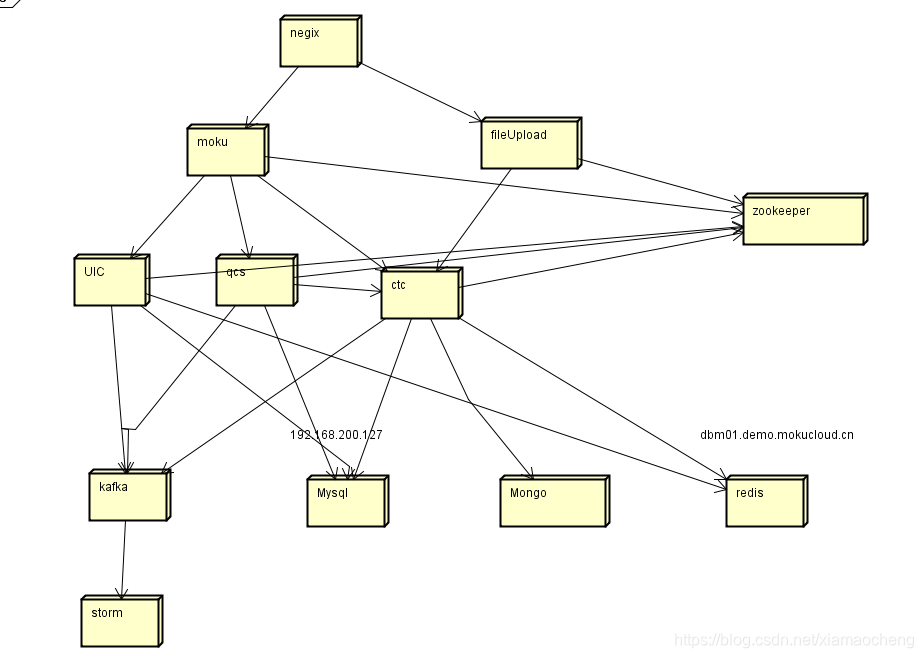

4.部署图：
