目录

概述

工作流，是把业务之间的各个步骤以及规则进行抽象和概括性的描述。使用特定的语言为业务流程建模，让其运行在计算机上，并让计算机进行计算和推动。

需求：

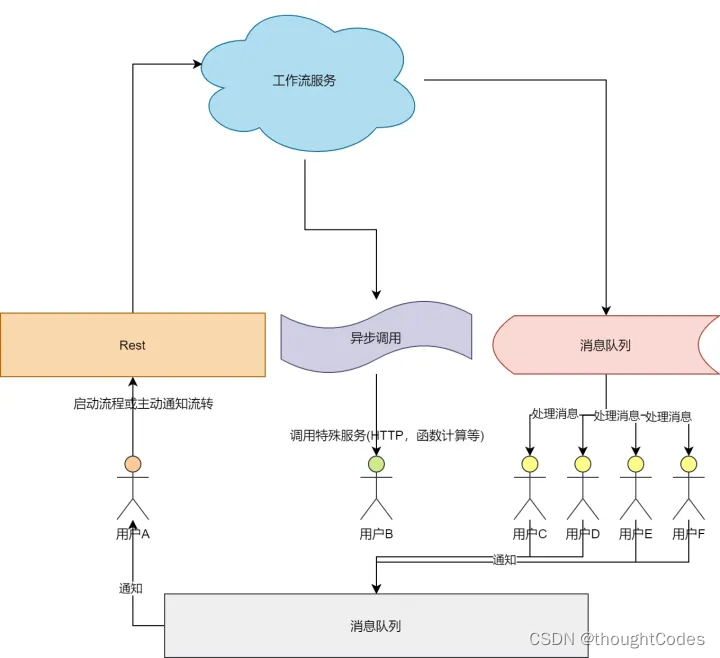

工作流是复杂版本的状态机。
上图为工作流退化为基础状态机的例子，小明的状态非常简单，站立->走路->跑步->走路->站立，无限循环，如果让我们实现小明的状态切换，那么我们只需要用一个字段来记录小明当前的状态就好了。

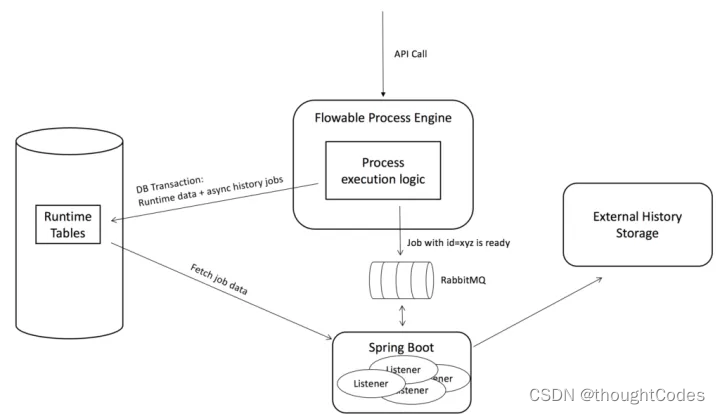

设计思路

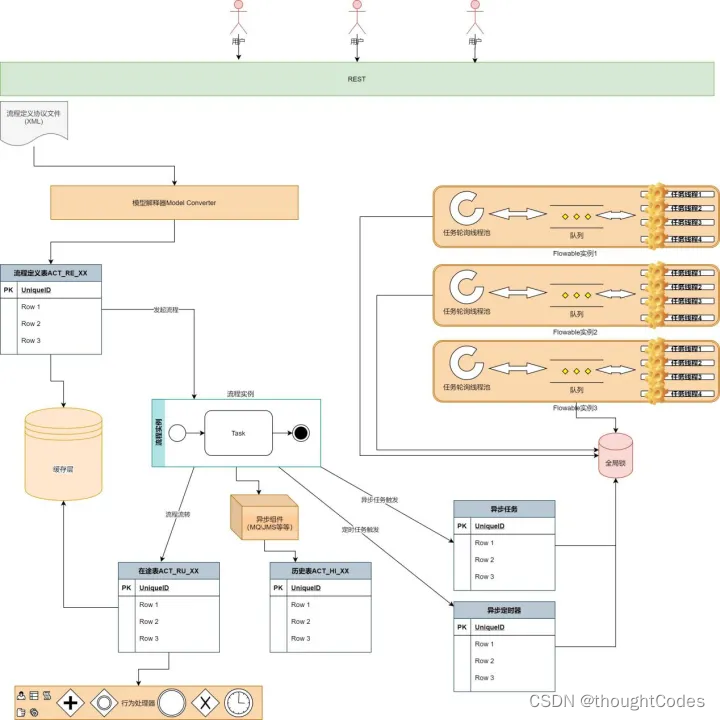

实现思路分析

1.复杂的状态的或者状态的维度增加的状的条件极为复杂

而对于复杂的状态或者状态维度增加且状态流转的条件极为复杂，可能单纯用字段记录状态的实现方式就会不那么理想。

2.工作流

工作流解决的痛点在于，解除业务宏观流程和微观逻辑的耦合，让熟悉宏观业务流程的人去制定整套流转逻辑，而让专业的人只需要关心他们应当关心的流程节点，就好比大家要一起修建一座超级体育场，路人甲只需要关心他身边的这一堆砖是怎么堆砌而非整座建筑。

3.BPMN2.0协议

对于业务建模，我们需要一种通用的语言来描绘，这样在沟通上和实现上会降低难度，就像中文、英文一样，BPMN2.0便是一种国际通用的建模语言，他能让自然人轻松阅读，更能被计算机所解析。

4.协议的元素

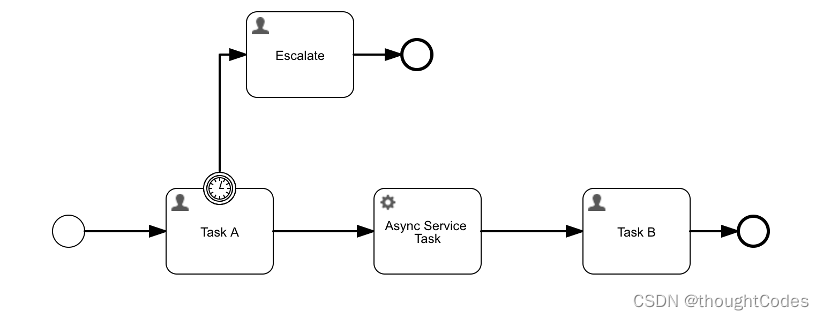

协议中元素的主要分类为，事件-任务-连线-网关。
一个流程必须包含一个事件（如：开始事件）和至少一个结束（事件）。其中网关的作用是流程流转逻辑的控制。任务则分很多类型，他们各司其职，所有节点均由连线联系起来。

5.互斥网关

又称排他网关，他有且仅有一个有效出口，可以理解为if…else if… else if
