基于STM32老人防跌倒报警GSM短信GPS定位设计

本设计包含程序代码+原理图+PCB

📚开发环境

原理图：Altium Designer
程序编译器：keil 5
编程语言：C语言
设计编号：C0025

📚功能描述

本系统由基于STM32单片机的核心板、ADXL345加速度传感器、GSM、GPS模块、指示灯、按键电率+蜂鸣器报警及电源组成。
1、板子正常情况下是竖直装在口袋里的（adxl345模块在下角竖直立着），一旦倾角传感器检测到平放即摔倒，蜂鸣器报警,且摔倒的时间持续超过15秒短信报警（15秒是为了确定老人已经跌倒且15秒钟都没有自行爬起来，需要报警提醒周围的人帮忙）。如果老人没有跌倒，而是弯腰等等，这属于误报警，则老人可以自己用按键取消键取消警报。
2、触发GSM模块实现短信的发送， 设备将会向人员发送信息，包括所在位置经纬度信息。
3、短信处理及初始化有状态指示灯指示。
注：GSM上电有几秒初始化，系统供电电源至少要支持5V/2A，GPS天线必须放到漏天位置。

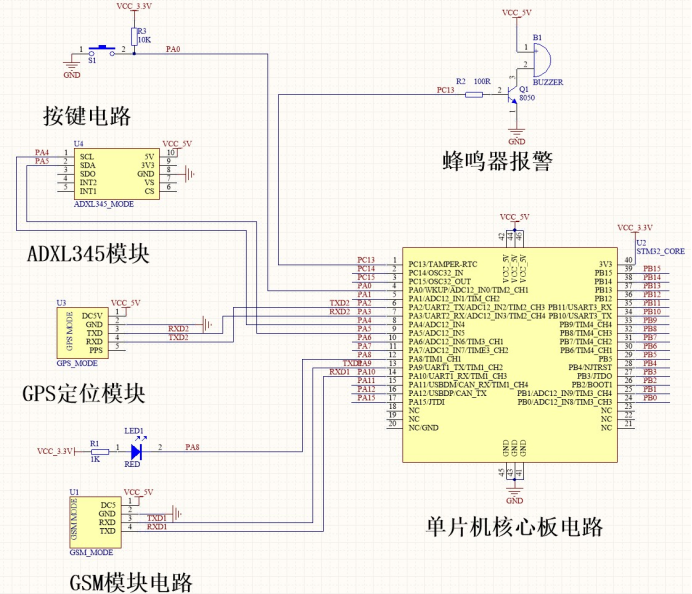

📚原理图

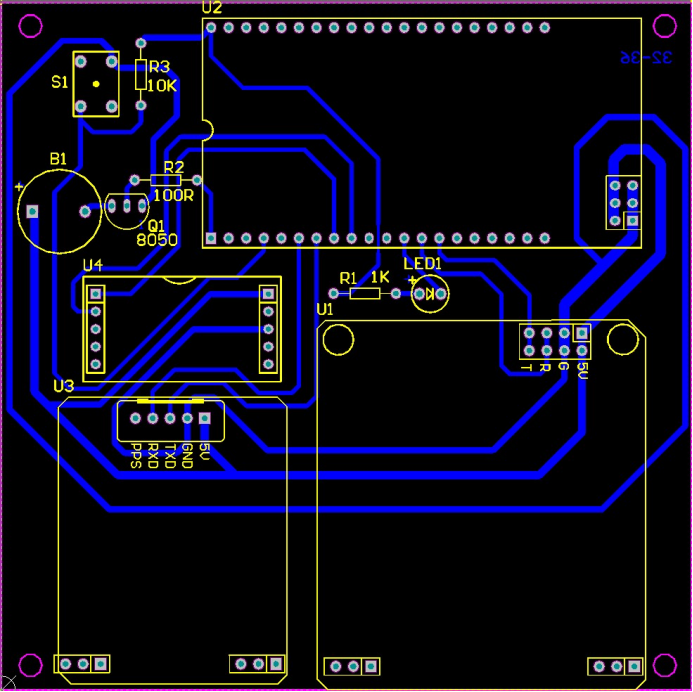

📚PCB

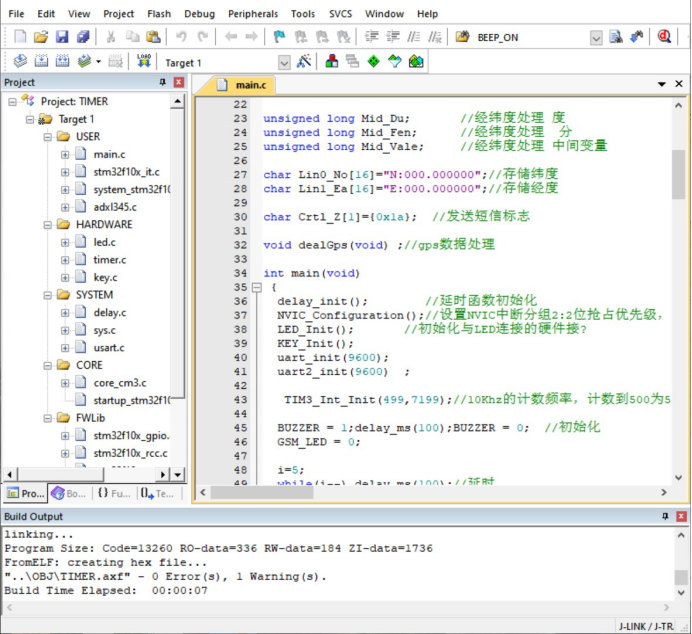

📚程序代码

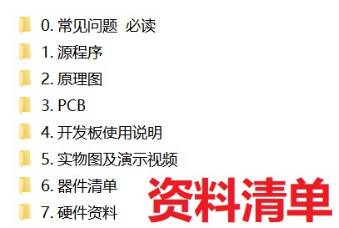

📚资料清单&下载链接

资料下载链接（可点击）：
https://docs.qq.com/doc/DS0dqdnJPdnBHQURS
