基于51单片机的火灾检测设计

本设计包含proteus仿真+程序代码+原理图+论文报告

📚开发环境

Proteus仿真版本：proteus7.8
原理图：Altium Designer
程序编译器：keil 4
编程语言：C语言
设计编号：C0017

📚功能要求

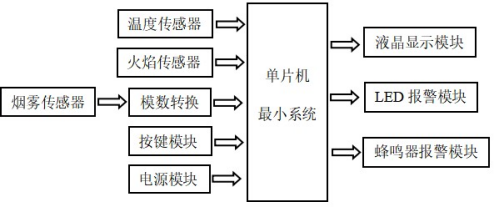

整个系统以51单片机为核心器件，配合电阻电容晶振等器件，构成单片机的最小系统。

1. 烟雾采集传感器选用MQ-2，由于该传感器输出的是模拟信号，因此需要模数转换芯片ADC0832，把模拟信号转为数字信号再传给单片机；
2. 温度采集使用DS18B20数字传感器，该传感器通过单总线和单片机相连；
3. 火焰检测使用火焰检测模块，该模块完成了信号的检测、放大、比较等处理，最终输出高低电平信号给单片机；
4. 显示设备使用1602液晶，可以在屏幕上显示实时烟雾浓度值、温度值，以及报警值等信息；
5. 报警模块则采用蜂鸣器和LED灯组成，三个LED分别代表了火焰报警指示、烟雾报警指示和温度报警指示，无论哪个检测元素超标，蜂鸣器都会鸣叫报警；
6. 3个按键作为操作输入设备，可以用来调节报警阈值的大小；
7. 供电采用常用的USB 5V进行供电。

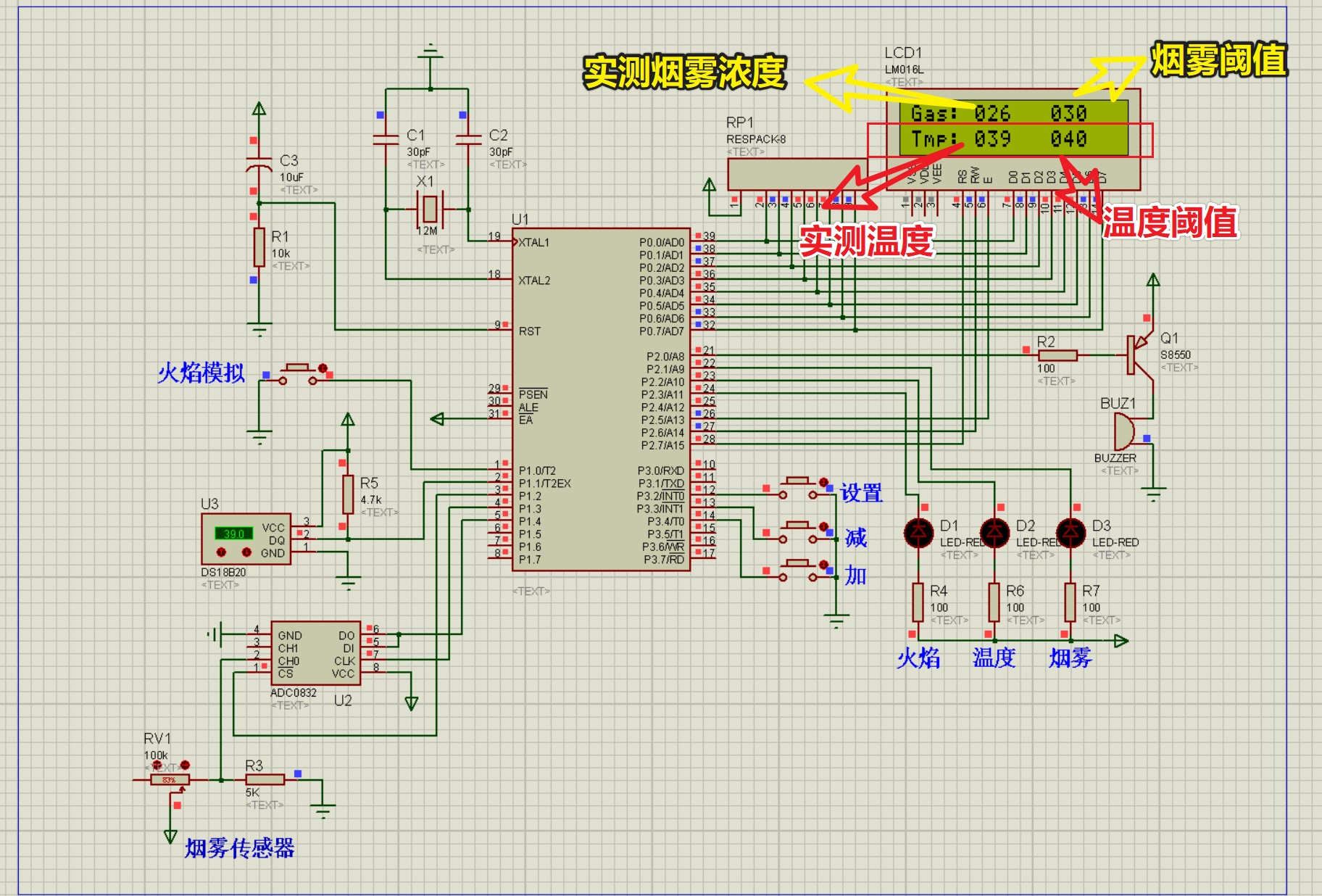

📚仿真图

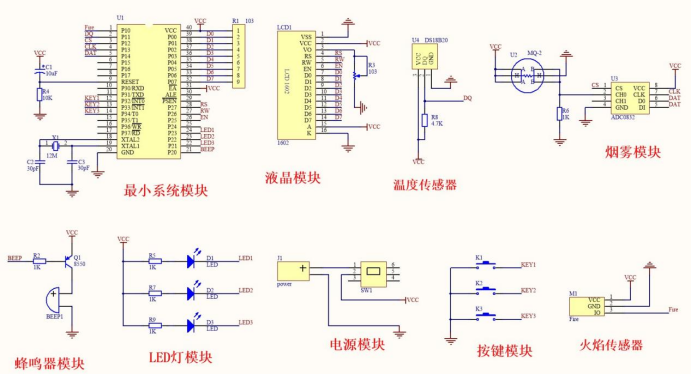

📚原理图

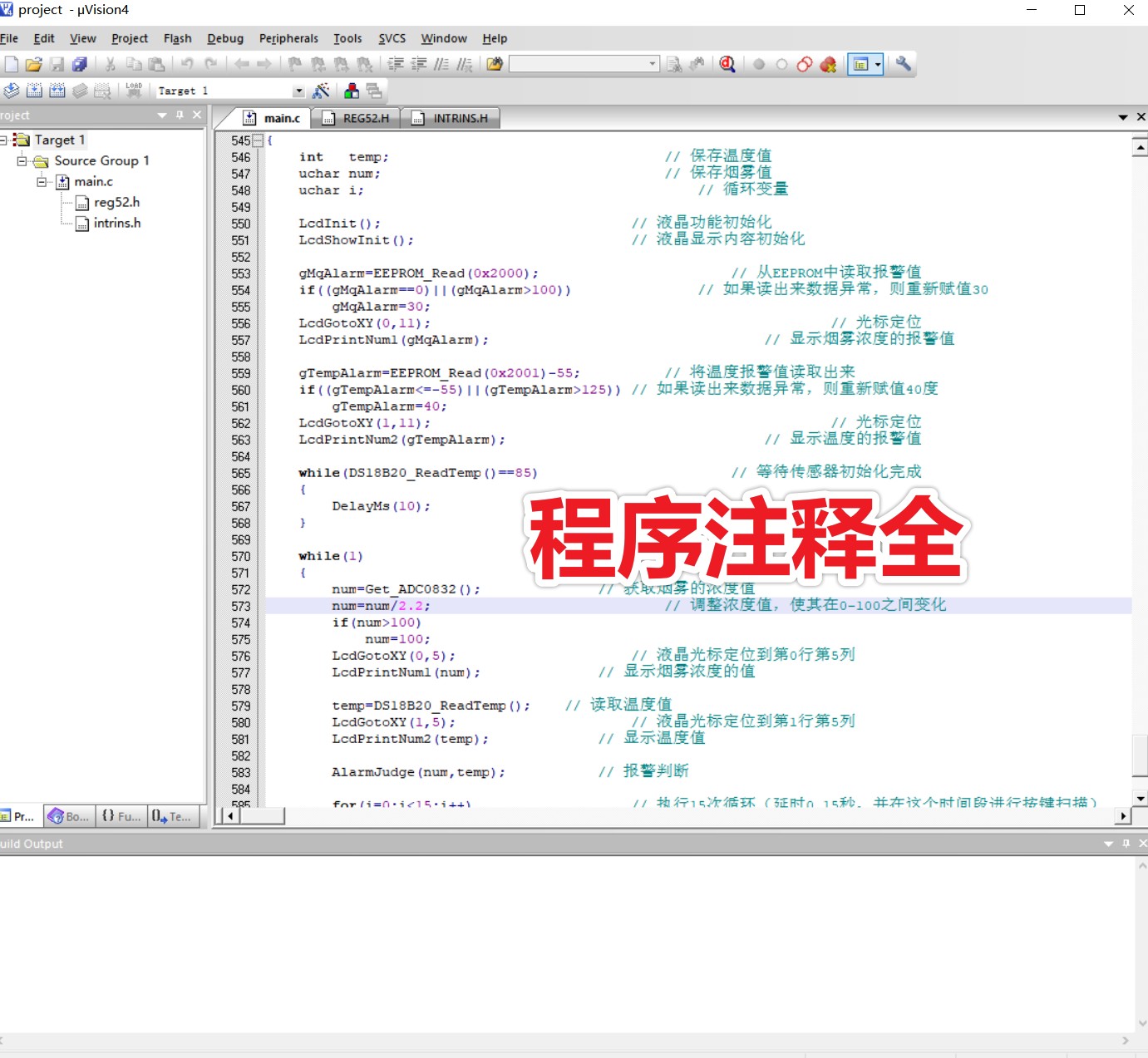

📚程序代码

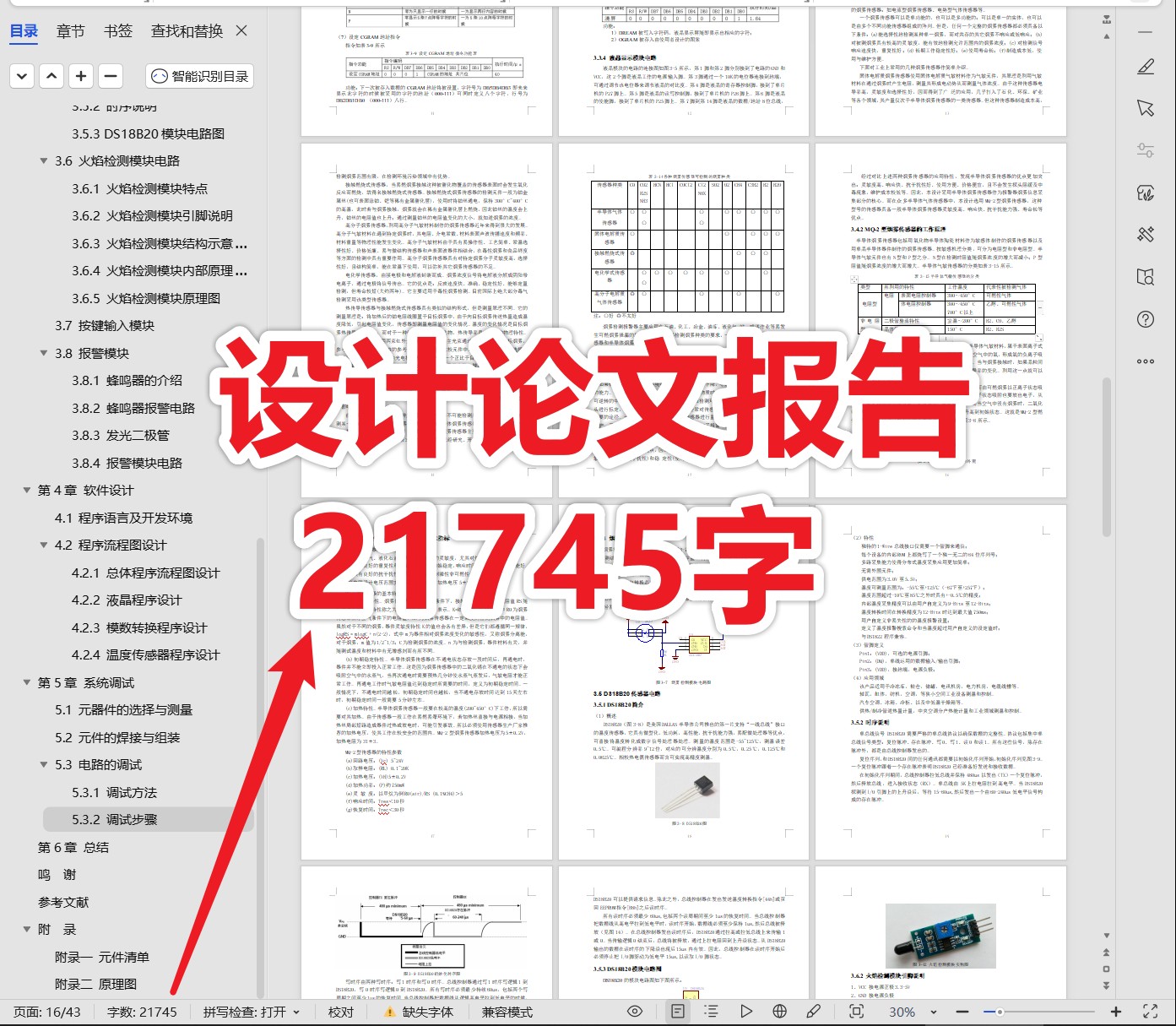

📚设计报告

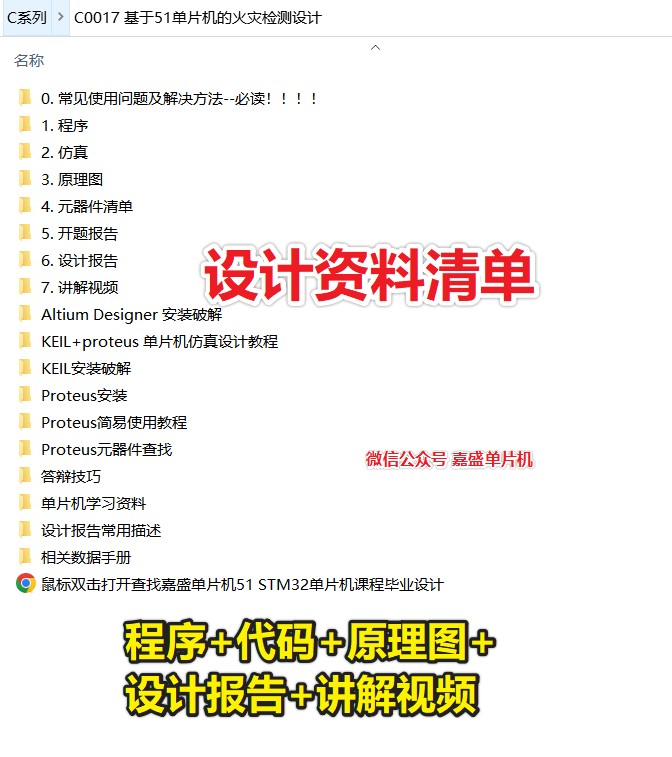

📚资料清单

0. 常见使用问题及解决方法–必读！！！！
1. 程序
2. 仿真
3. 原理图
4. 元器件清单
5. 开题报告
6. 设计报告
7. 讲解视频
   Altium Designer 安装破解
   filename.bat
   KEIL+proteus 单片机仿真设计教程
   KEIL安装破解
   Proteus元器件查找
   Proteus安装
   Proteus简易使用教程
   单片机学习资料
   目录清单.txt
   相关数据手册
   答辩技巧
   设计报告常用描述
   鼠标双击打开查找嘉盛单片机51 STM32单片机课程毕业设计.url

📚下载链接

https://docs.qq.com/doc/DS3JiakhvUFJneHFL
