基于51单片机电机测速proteus仿真设计

基于51单片机的闭环反馈直流电机PWM控制转速测量( proteus仿真+程序+设计报告+原理图+讲解视频）

仿真图proteus7.8及以上

程序编译器：keil 4/keil 5

编程语言：C语言

设计编号：S0086

1. 主要功能：

基于51单片机的闭环直流电机PWM控制系统设计

1、系统选用2个四位的共阴数码管,一个显示速度设定值,一个显示速度测量值,单位r/min;

2、51单片机控制产生PWM用于驱动L298控制直流电机；

3、使用外部中断采集直流电机的脉冲推算电机速度；

4、采用四个按键控制直流电机转速。

5、能利用产生占空比可调的PWM控制速度到达设定值,由此形成闭环PWM调速直流电机。

需注意仿真中51单片机芯片是兼容的，AT89C51,AT89C52是51单片机的具体型号，内核是一样的。相同的原理图里，无论stc还是at都一样，引脚功能都是一样的，程序是兼容的，芯片可以替换为STC89C52/STC89C51/AT89C52/AT89C51等51单片机芯片。

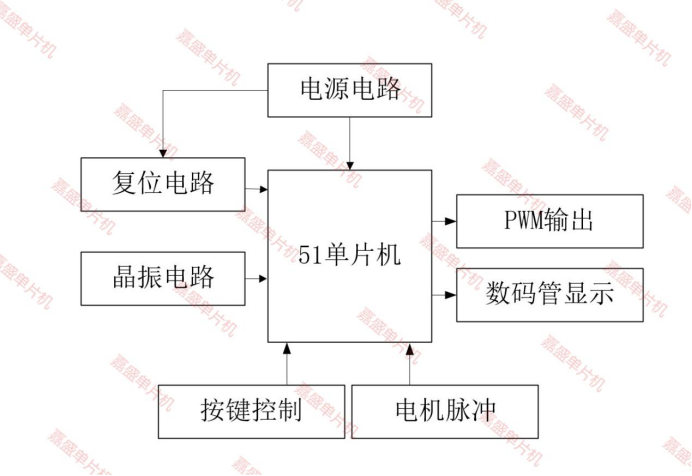

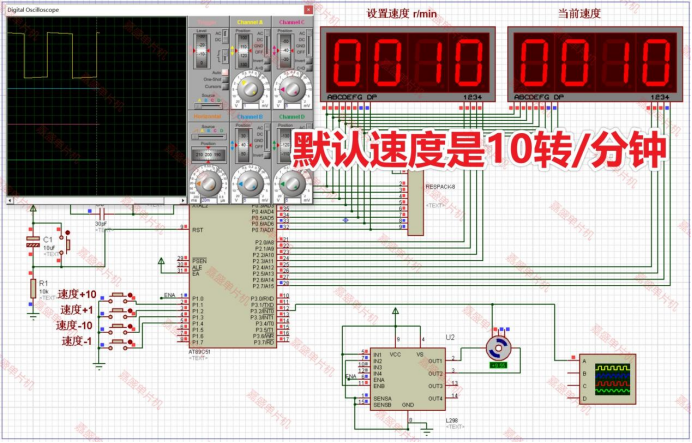

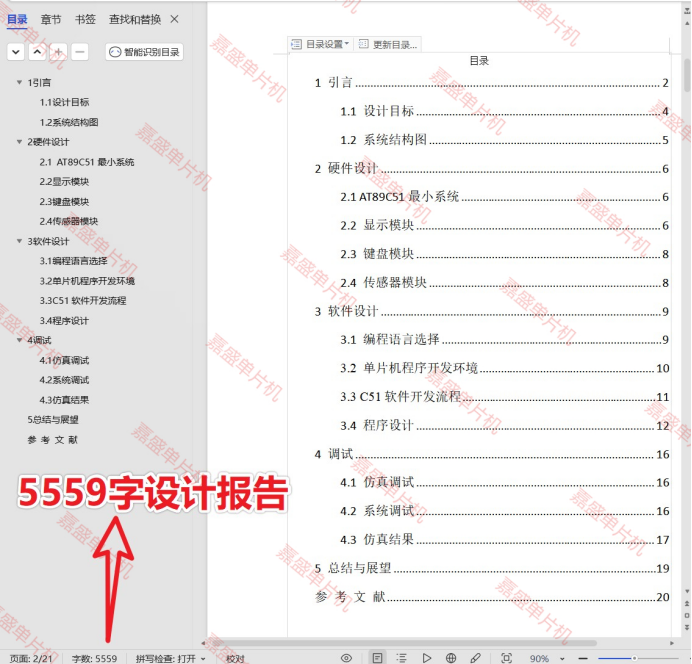

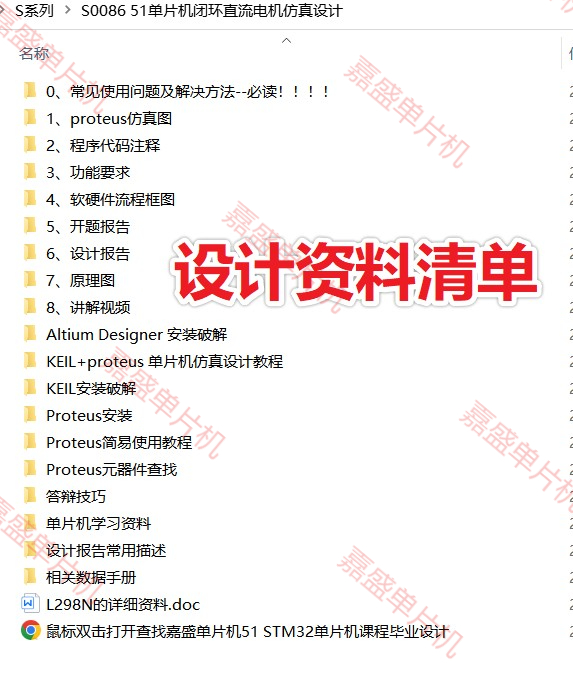

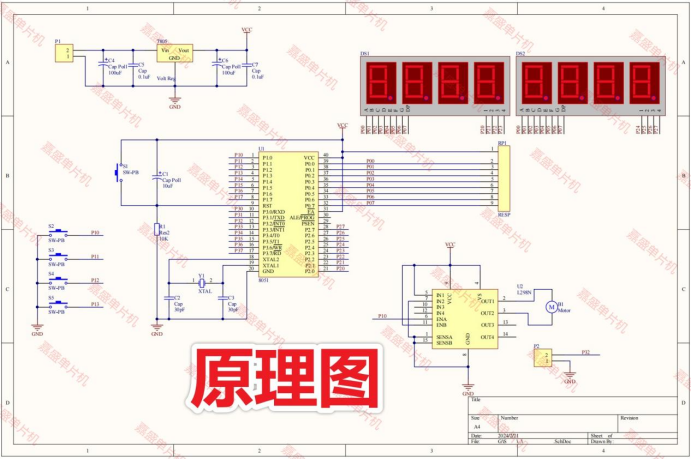

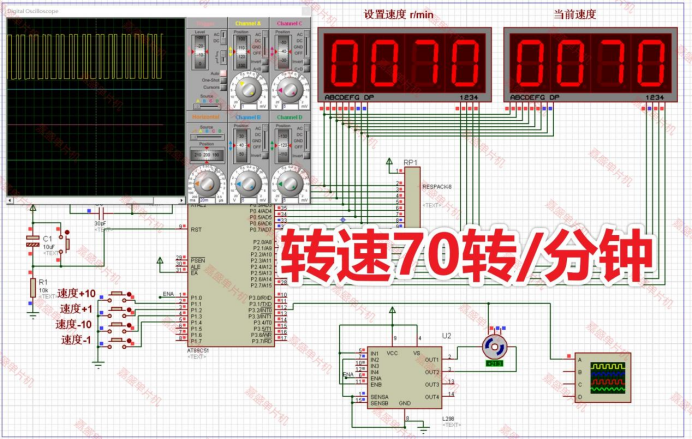

以下为本设计资料展示图：

2. 讲解视频：

讲解视频包含仿真运行讲解和代码讲解
