信号处理——时频分析

经典傅里叶变换的限制：

1、只能反映信号的整体特性；（完全是时域或频域）

2、要求信号满足平稳条件；

3、必须获得时域中的全部信息。

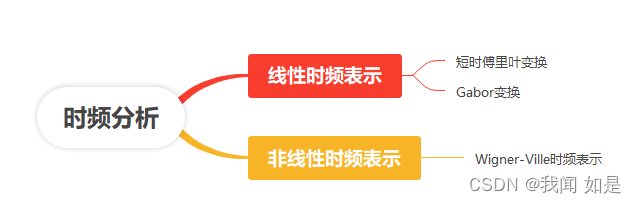

所以引入时频分析，同时使用时间和频率的联合函数来表示信号。

1 时频分析

1.1 短时Fourier变换

具体理论可以参看参考资料[1]的103~105页。

短时傅里叶变换的实现：

[tfr,t,f]=tfrstft(x)

tfr为短时傅里叶变换的变换系数，t为系数tfr对应的时刻，f为归一化频率向量。

例1：构建一个有256个点的正弦信号x，在[30,80]区间的频率为32Hz，在[140,190]区间的频率为64Hz。fs=256Hz.用tfrstft对x进行时频分析。

clc;
clear;
fs=256;
ts=1/fs;
N=256;
pt=0*ts:ts:(N-1)*ts;
t1=zeros(N,1);
t2=zeros(N,1);
t1(30:80)=pt(30:80);
t2(140:190)=pt(140:190);
f1=32;
f2=64;
x=sin(2*pi*f1*t1)+sin(2*pi*f2*t2);
figure(1);
subplot(311)
plot(pt,x);
xlabel('time/s');
ylabel('幅值');
title('时域图')
subplot(312)
[tfr,t,f]=tfrstft(x);
pcolor(t,f(1:N/2,1),abs(tfr([1:N/2],:)));
colorbar;
xlabel('采样点');
ylabel('归一化频率')
title('时频分布')
subplot(313)
t=(t-1)/fs;
f=f*fs;
pcolor(t,
