STM32CubeMX配置PWM实现呼吸灯

一、介绍

PWM：即脉冲宽度调制。

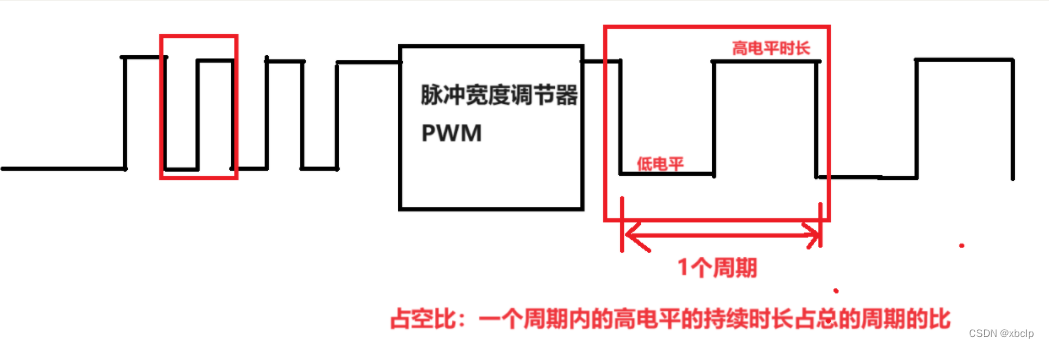

占空比：一个周期内，高电平所占时长和周期时间的比。

呼吸灯：即LED灯能够实现亮度变化。

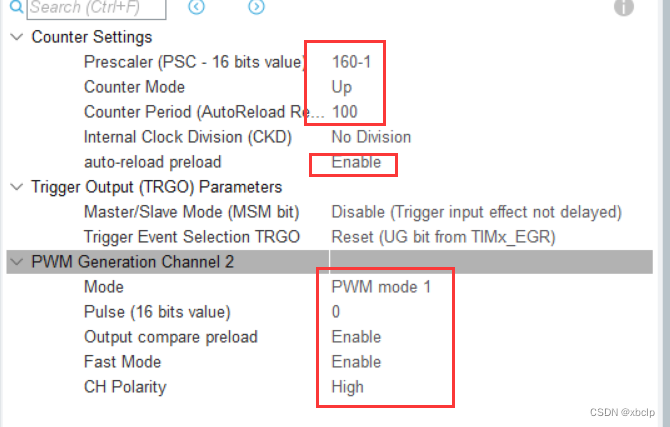

二、配置

芯片：STM32F767ZIT6

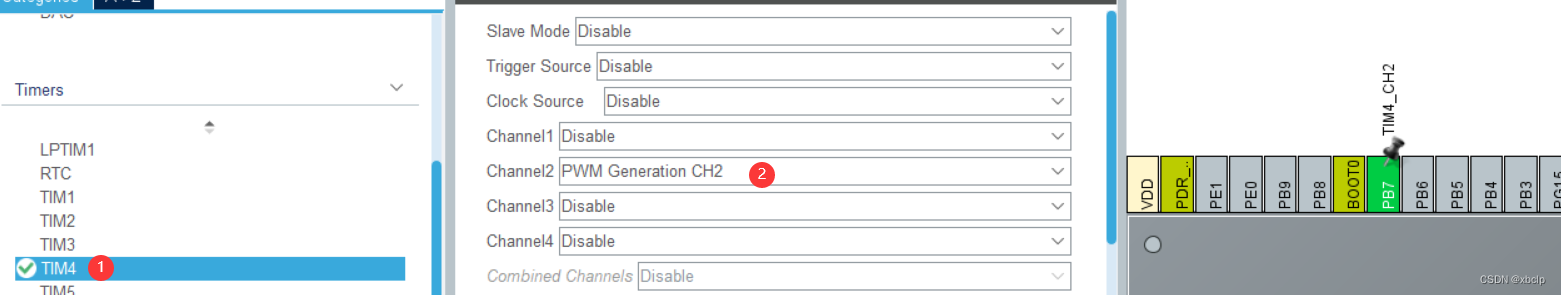

LED灯：PB7------TIM4 Channel2

三、代码

在main函数中添加

 /* USER CODE BEGIN 2 */
  int i=0;
  //PWM脉冲宽度信号生成
  HAL_TIM_PWM_Start(&htim4,TIM_CHANNEL_2);
  /* USER CODE END 2 */

在while(1)中添加

for(i=0;i<100;i++)
    {
      __HAL_TIM_SET_COMPARE(&htim4,TIM_CHANNEL_2,i);
      HAL_Delay(10);
    }
    for(;i>=0;i--)
    {
      __HAL_TIM_SET_COMPARE(&htim4,TIM_CHANNEL_2,i);
      HAL_Delay(10);
    }

四、测试

呼吸灯
