基于stm32f103mini开发板进行RTC实时时钟学习

RTC 时钟简介

STM32F103 的实时时钟（RTC）是一个独立的定时器。STM32 的 RTC 模块拥有一组连续
计数的计数器，在相对应的软件配置下，可提供时钟日历的功能。修改计数器的值可以重新设
置系统的当前时间和日期。
RTC 模块和时钟配置系统（RCC_BDCR 寄存器）是在后备区域，即在系统复位或从待机
模式唤醒后 RTC 的设置和时间维持不变，只要后备区域供电正常（比如有一片纽扣电池供电），那么 RTC 将可以一直运行。
但是在系统复位后，会自动禁止访问后备寄存器和 RTC，以防止对后备区域（BKP）的意外
写操作。所以在要设置时间之前，先要取消备份区域（BKP）写保护。

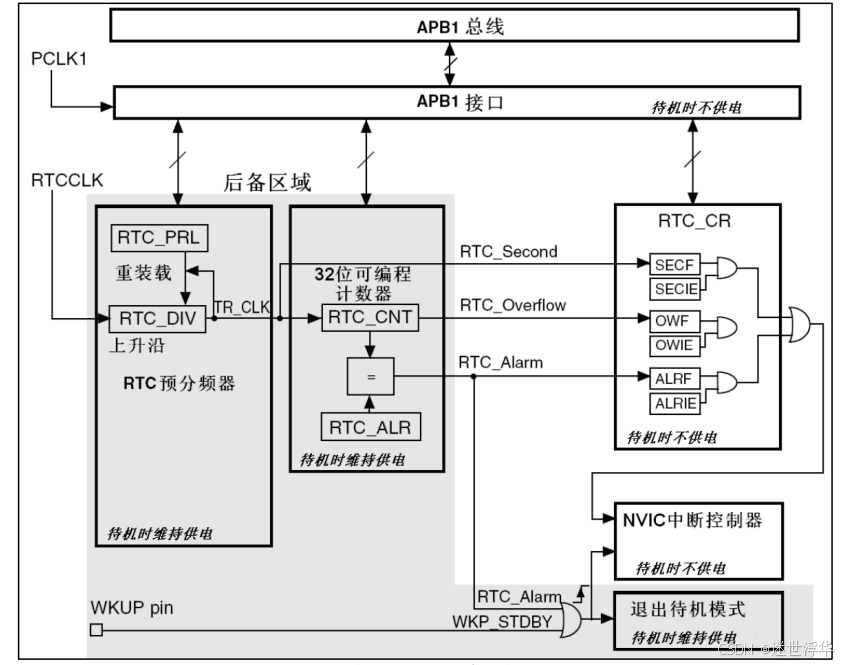

RTC框图

RTC框图

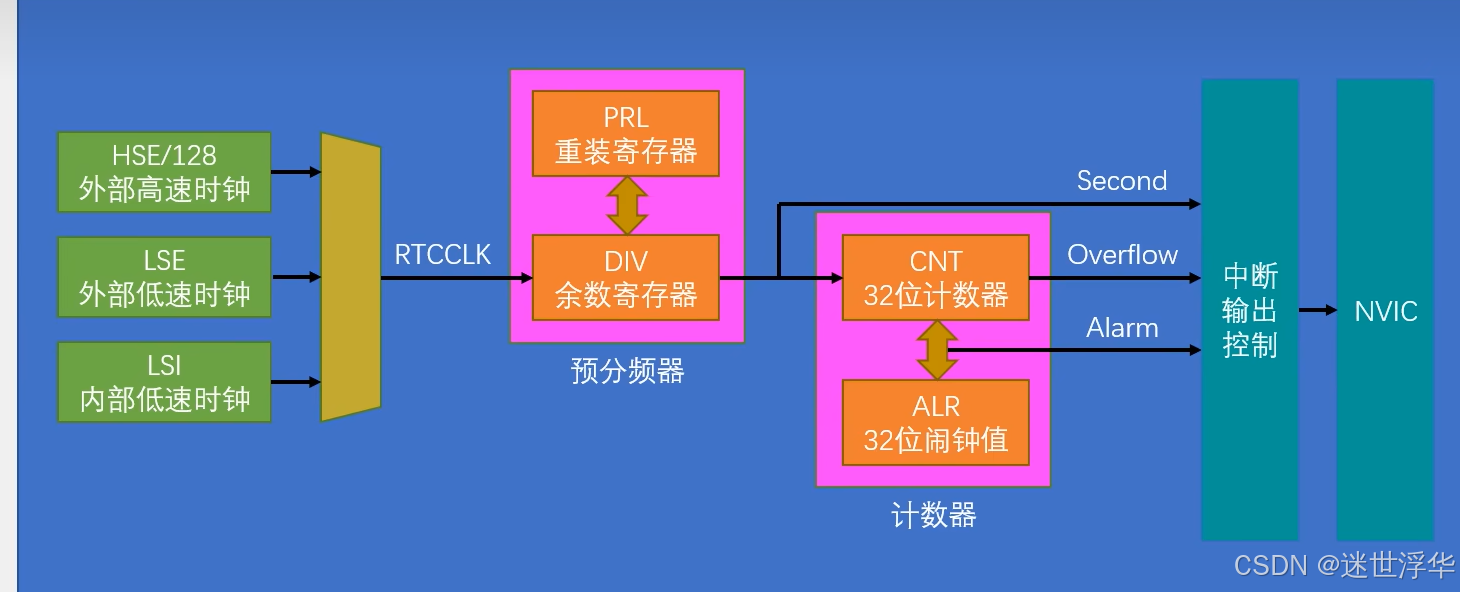

对框图的讲解

框图中浅灰色的部分，他们是属于备份域的，在V_DD 掉电时可在 V_BAT 的驱动下继续工作（就好比我们日常用的电子钟，我们关闭之后在打开还是准确的时间，除非你把电池扣了再装上，此时再打开才会发现时钟复位了，又要你去手动调到北京时间）
首先看RTC预分频器模块，其中包含有 可编程产生 1 秒 的RTC 时间基准TR_CLK。如果在 **RTC_CR **寄存器中设置相对应的允许位，则在每个TR_CLK 周期中 RTC 产生一个中断(秒中断)。第二个模块是一个 32 位的可编程计数器RTC_CNT，可被初始化为当前的系统时间，一个 32 位的时钟计数器，按秒钟计算，可以记录 4294967296 秒，约合 136 年左右。闹钟寄存器 RTC_ALR，用于产生闹钟。系统时间按 TR_CLK 周期累加并与存储在 RTC_ALR 寄存器中的可编程时间相比较，如果 RTC_CR 控制寄存器中设置了相应允许位，比较匹配时将产生一个闹钟中断。

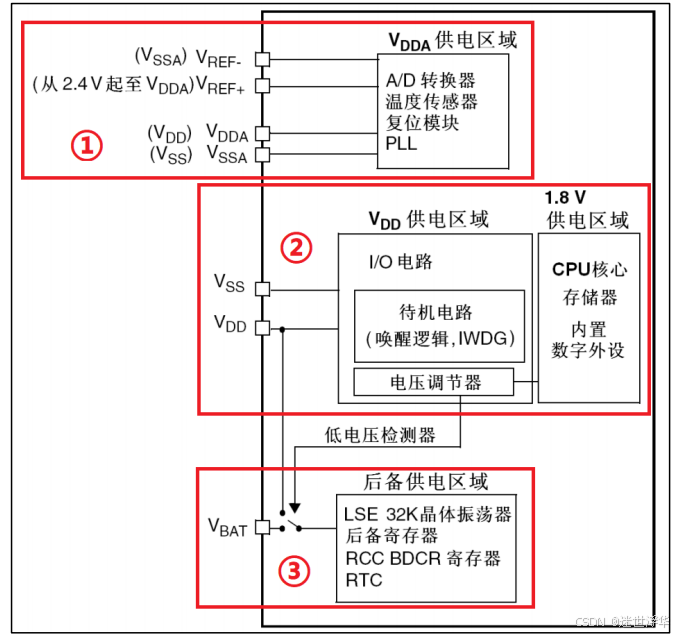

电源系统框图

主要看③部分：电池备份区域（后备供电区域）
电池备份区域也就是后备供电区域，使用电池或者其他电源连接到 V_BAT 脚上，当 V_DD 断
电时，可以保存备份寄存器的内容和维持 RTC 的功能。同时 V_BAT 引脚也为 RTC 和 LSE 振荡
器供电，这保证了当主要电源被切断时，RTC 能够继续工作。切换到 VBAT 供电由复位模块中
的掉电复位功能控制。

例程功能

本实验通过 LCD 显示 RTC 时间，并观察上下电或者复位之后时钟是否在继续运转

硬件资源

1）LED 灯
LED0 – PA8
LED1 – PD2
2）串口 1(PA9/PA10 连接在板载 USB 转串口芯片 CH340 上面)
3）RTC(实时时钟)
4）正点原子 2.8/3.5/4.3/7/10 寸 TFTLCD 模块(仅限 MCU 屏，16 位 8080 并口驱动)

rtc.c文件下的代码：

uint16_t  MyRTC_Time[] = {
   2024, 1, 1, 23, 59,
