Scharr算子与Sobel算子相比，卷积核中的权重值更大，意味着能检测到更加细微的边缘。

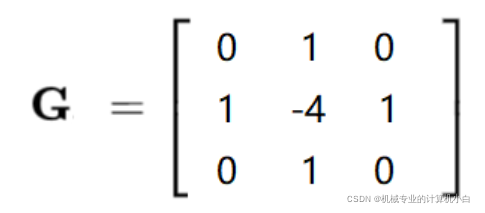

laplacian算子，二阶的微分离散化。

import cv2 #opencv读取的格式是BGR
import numpy as np
import matplotlib.pyplot as plt#Matplotlib是RGB
%matplotlib inline

# 读取lena
img = cv2.imread('lena.jpg',cv2.IMREAD_GRAYSCALE)

# sobel算子
sobelx = cv2.Sobel(img,cv2.CV_64F,1,0,ksize=3)
sobely = cv2.Sobel(img,cv2.CV_64F,0,1,ksize=3)
sobelx = cv2.convertScaleAbs(sobelx)
sobely = cv2.convertScaleAbs(sobely)
sobelxy =  cv2.addWeighted(sobelx,0.5,sobely,0.5,0)

# scharr算子
scharrx = cv2.Scharr(img,cv2.CV_64F,1,0)
scharry = cv2.Scharr(img,cv2.CV_64F,0,1)
scharrx = cv2.convertScaleAbs(scharrx)
scharry = cv2.convertScaleAbs(scharry)
scharrxy =  cv2.addWeighted(scharrx,0.5,scharry,0.5,0)

#拉普拉斯算子
laplacian = cv2.Laplacian(img,cv2.CV_64F)
laplacian = cv2.convertScaleAbs(laplacian)

#对比效果
res = np.hstack((img,sobelxy,scharrxy,laplacian))
cv_show(res,'res')

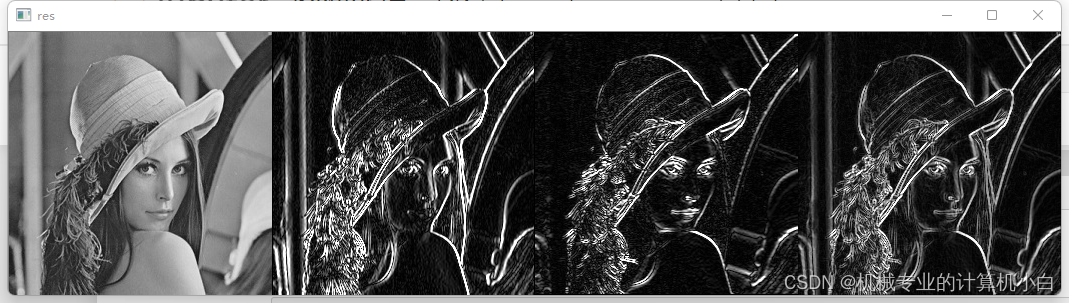

Sobel算子，Scharr算子，lapalcian算子效果比较。
