本文档详细介绍了如何安装和使用roLabelImg进行旋转框标注。首先，从GitHub下载源码并配置环境，包括安装qt5和lxml。然后，在PyCharm中运行程序，注意修改编码格式。接着，将数据集放入指定目录，roLabelImg支持水平和旋转框标注。通过界面导入图片，使用左键和右键调整角点和角度。最后，查看生成的XML文件，了解旋转框的角度定义。整个过程适用于需要进行物体旋转框标注的场景。

AI助手已提取文章相关产品：

一、安装

1.下载官方源码

https://github.com/cgvict/roLabelImg

2.配置所需环境

# 安装qt5
pip install pyqt5
# 安装lxl
pip install lxml

3.pycharm进入源码，现在设置中进入配好的环境，打开Terminal

pyrcc5 -o resources.py resources.qrc

注意安装的qt5，所以pyrcc5，如果安装的qt4，要改成pyrcc4

python roLabelImg.py

必须修改roLabelImg.py开头的编码格式！！！要不会报错：

NameError: name 'codecs' is not defined

修改后的roLabelImg.py开头：

#!/usr/bin/env python
# -*- coding: utf-8 -*-

正常启动界面，没有报错。

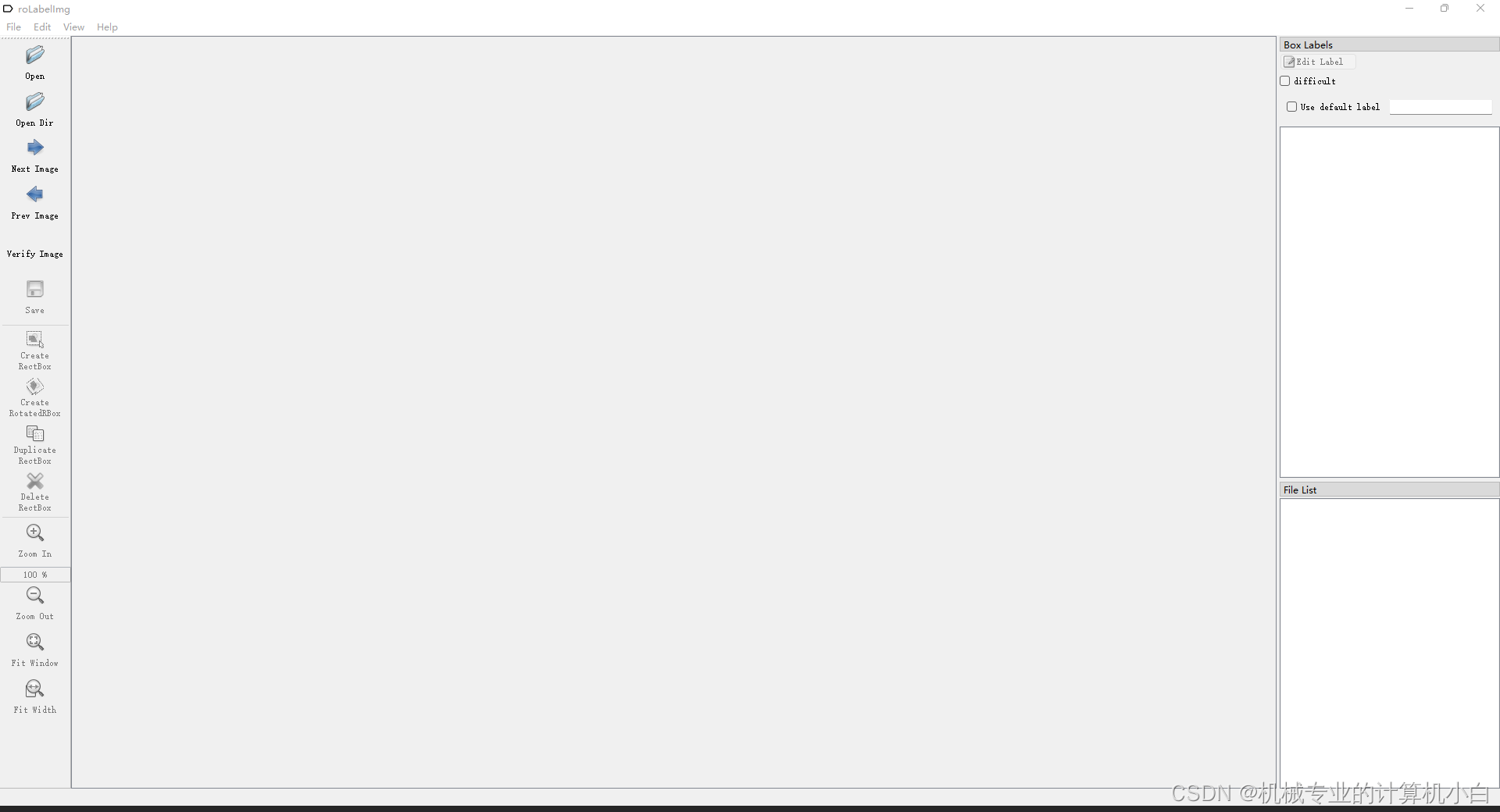

进入界面

二、使用

1.将要标注的数据集存放在data文件夹下。可以不放在这里前提你要能找到。

2.由于是旋转框标注，而且是由labelme改进的，故自然支持水平框标注。

3.导入图片文件夹位置

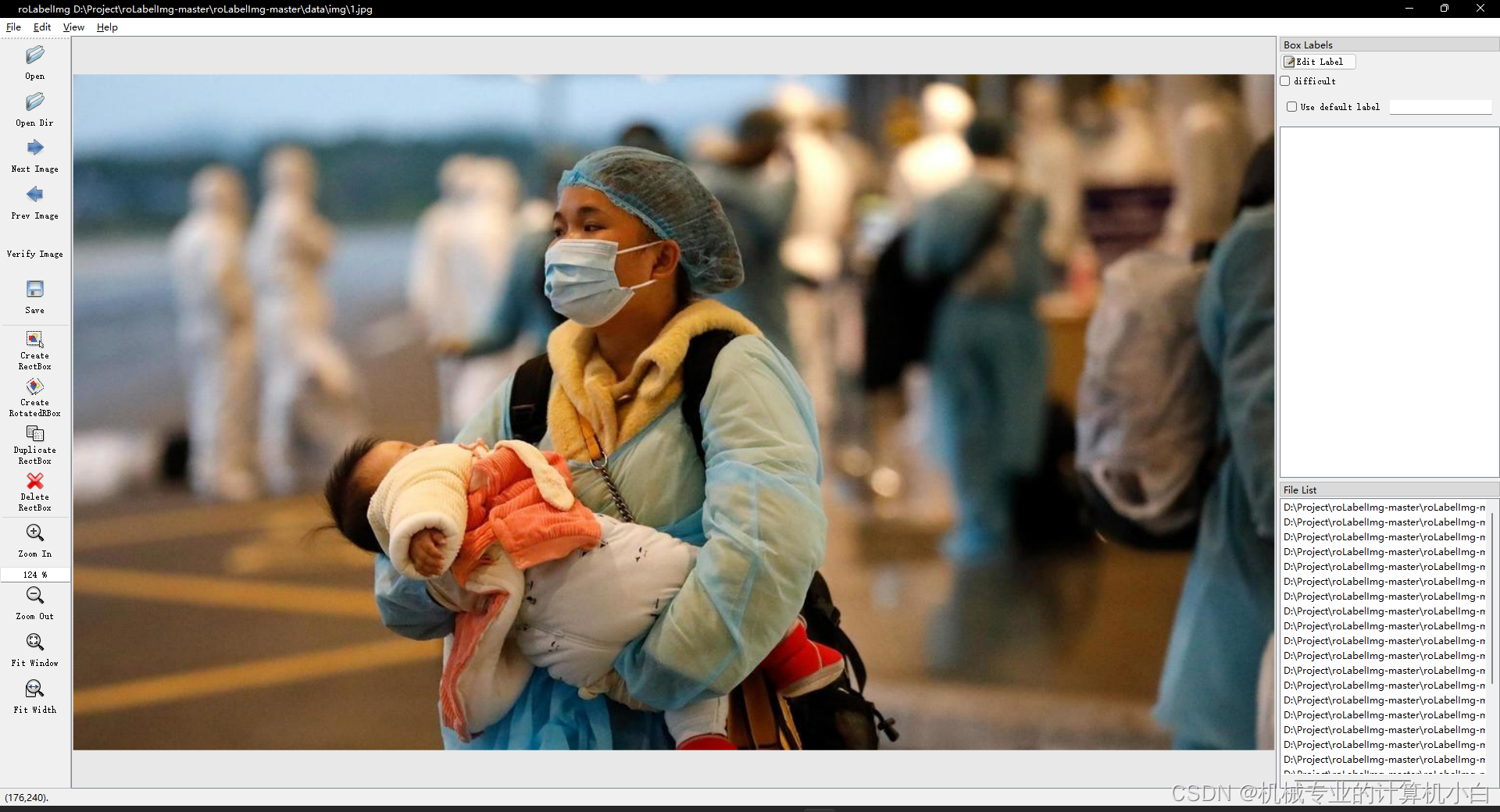

4.界面如下

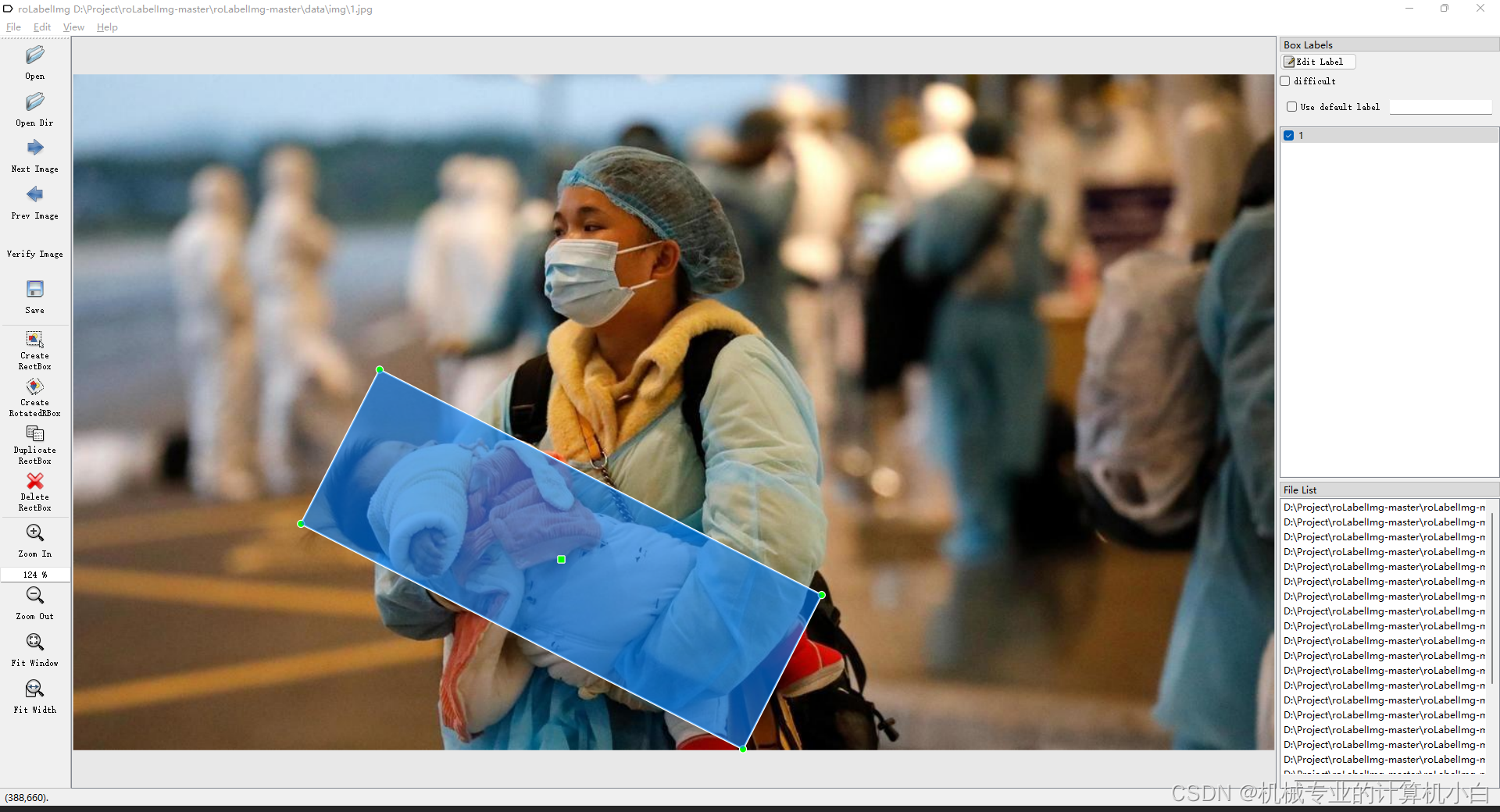

5.进行标注

左键点角点改变宽高，右键点角点改变角度

6.保存看看生成的xml文件内容

<annotation verified="no">
  <folder>img</folder>
  <filename>1</filename>
  <path>D:\Project\roLabelImg-master\roLabelImg-master\data\img\1.jpg</path>
  <source>
    <database>Unknown</database>
  </source>
  <size>
    <width>1240</width>
    <height>698</height>
    <depth>3</depth>
  </size>
  <segmented>0</segmented>
  <object>
    <type>robndbox</type>
    <name>make</name>
    <pose>Unspecified</pose>
    <truncated>0</truncated>
    <difficult>0</difficult>
    <robndbox>
      <cx>493.904</cx>
      <cy>506.6965</cy>
      <w>483.5516</w>
      <h>164.3182</h>
      <angle>0.518269</angle>
    </robndbox>
  </object>
</annotation>

7.看看角度定义，注意看角度部分，发现经过顺时针旋转小角度（下），和逆时针旋转大角度（上），在xml文件下角度一样，说明了角度取值范围为0到pi（弧度制）。

此图对应xml文件

<annotation verified="no">
  <folder>img</folder>
  <filename>1</filename>
  <path>D:\Project\roLabelImg-master\roLabelImg-master\data\img\1.jpg</path>
  <source>
    <database>Unknown</database>
  </source>
  <size>
    <width>1240</width>
    <height>698</height>
    <depth>3</depth>
  </size>
  <segmented>0</segmented>
  <object>
    <type>robndbox</type>
    <name>ren</name>
    <pose>Unspecified</pose>
    <truncated>0</truncated>
    <difficult>0</difficult>
    <robndbox>
      <cx>500.129</cx>
      <cy>494.6632</cy>
      <w>537.0</w>
      <h>180.0</h>
      <angle>0.472498</angle>
    </robndbox>
  </object>
  <object>
    <type>robndbox</type>
    <name>ren</name>
    <pose>Unspecified</pose>
    <truncated>0</truncated>
    <difficult>0</difficult>
    <robndbox>
      <cx>593.629</cx>
      <cy>298.5968</cy>
      <w>534.0</w>
      <h>147.0</h>
      <angle>0.479751</angle>
    </robndbox>
  </object>
</annotation>
