AHB协议：2. 信号描述

2.1 全局信号（Global signals）

名称（Name）	来源（Source）	位宽（Width）	描述（Description）
HCLK	时钟源	1 位	总线时钟信号，控制所有总线传输的时序。 所有信号的时序都基于 HCLK 的上升沿进行采样和驱动。
HRESETn	复位控制器	1 位	总线复位信号，用于重置系统和总线。 低电平有效（active LOW）。

2.2 主设备信号（Manager signals）

名称（Name）	目的地（Destination）	位宽（Width）	描述（Description）
HADDR	从设备 Decoder	ADDR_WIDTH	表示传输的字节地址（byte address）。 建议 ADDR_WIDTH 范围为 10 - 64 位。 在 Issue A 和 B 中，地址宽度固定为 32 位。
HBURST	从设备	HBURST_WIDTH	表示突发传输中传输的数量及地址如何递增。 HBURST_WIDTH 必须为 0 或 3。
HMASTLOCK	从设备	1 位	表示当前传输是否是一个锁定序列（locked sequence）的一部分。 该信号与地址和控制信号具有相同的时序。
HPROT	从设备	HPROT_WIDTH	保护控制信号，提供访问类型（access type）的信息。 HPROT_WIDTH 必须为 0、4 或 7，具体取决于 Extended_Memory_Types 属性。
HSIZE	从设备	3 位	表示传输的数据大小。
HNONSEC	从设备 Decoder	1 位	表示当前传输是安全的（Secure）还是非安全的（Non-secure）。 当 AHB5 中 Secure_Transfers 属性为 True 时支持该信号。
HEXCL	独占访问监控器（Exclusive Access Monitor）	1 位	表示当前传输是否是一个独占访问（Exclusive Access）序列的一部分。 当 AHB5 中 Exclusive_Transfers 属性为 True 时支持该信号。
HMASTER	独占访问监控器 从设备	HMASTER_WIDTH	Manager标识符： 由支持多个独占线程的Manager生成， 由互联组件（Interconnect）修改以确保每个管理器唯一标识。 当 AHB5 中 Exclusive_Transfers 属性为 True 时支持该信号。
HTRANS	从设备	2 位	表示传输类型，包括： ▪ IDLE（空闲） ▪ BUSY（忙） ▪ NONSEQUENTIAL（非顺序） ▪ SEQUENTIAL（顺序）
HWDATA	从设备	DATA_WIDTH	写操作期间，将数据从Manager传输到从设备。 DATA_WIDTH 可为：8、16、32、64、128、256、512、1024 位。 但不推荐使用小于 32 或大于 256 的位宽。
HWSTRB	从设备	DATA_WIDTH/8	写选通信号（Write Strobes）：用于指示哪些字节数据是有效的。 每 8 位 HWDATA 数据对应一个 HWSTRB 位。 例如：HWSTRB[n] 对应 HWDATA[(8n)+7:(8n)]。 该信号属于数据阶段（Data Phase），其有效性规则与 HWDATA 相同。
HWRITE	从设备	1 位	表示传输方向： ▪ 高电平（HIGH）表示写传输 ▪ 低电平（LOW）表示读传输 该信号与地址信号具有相同的时序，但在突发传输期间必须保持恒定。

2.3 从设备信号（Subordinate signals）

名称（Name）	目的地（Destination）	位宽（Width）	描述（Description）
HRDATA	MUX	DATA_WIDTH	读数据总线：在读操作期间，将数据从选中的从设备传输到MUX，MUX再将数据传输给Manager。 DATA_WIDTH 可为 8、16、32、64、128、256、512 或 1024，但不推荐小于 32 或大于 256。
HREADYOUT	MUX	1 位	表示传输完成状态的信号。 ▪ 高电平（HIGH）：表示当前传输已完成； ▪ 低电平（LOW） ：可用于延长数据阶段。
HRESP	MUX	1 位	传输响应信号，为Manager提供当前传输的状态： ▪ 低电平（LOW）：表示传输正常（OKAY） ▪ 高电平（HIGH）：表示传输出错（ERROR）
HEXOKAY	MUX	1 位	独占访问响应信号（Exclusive OKAY）： 表示一次独占访问（Exclusive Transfer）是否成功。 该信号仅在 AHB5 中 Exclusive_Transfers 属性为 True 时支持。

2.4 译码器信号（Decoder signals）

名称（Name）	目的地（Destination）	位宽（Width）	描述（Description）
HSELx (x: 系统中每个从设备的唯一的标识符)	从设	1 位	每个从设备都有自己的选择信号 HSELx。 该信号用于指示当前传输是否针对该从设备。 当从设备首次被选中时，它还必须监视 HREADY 信号的状态，以确保前一个总线传输已经完成，再响应当前传输。 当从设备在非 IDLE 传输下被选中时，HSELx 必须与地址信号和其他控制信号在同一个时钟周期内同时断言（即变为高电平）。 对于 IDLE 类型的传输，HSELx 可以被断言或不断言。

说明：
通常，译码器还会向MUX提供 HSELx 选择信号，或者是由 HSELx 信号派生出的一组信号或总线，用于使MUX能够将所选从设备的信号正确路由到Manager。

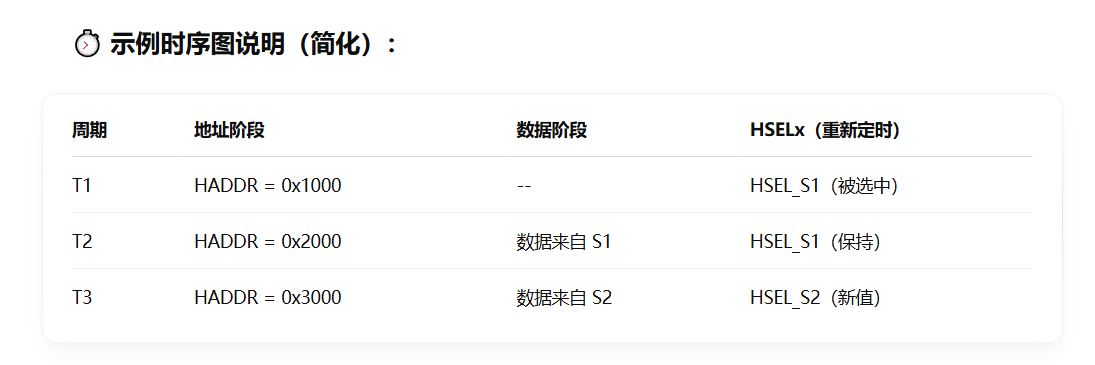

这些用于控制MUX的附加信号必须在数据阶段进行重新定时（retimed to the data phase，虽然信号是在地址阶段就产生的，但它们必须经过处理，使其在数据阶段再生效），以确保信号的时序正确。

2.5 MUX信号（Multiplexor signals）

名称	接收方	位宽	描述
HRDATA	Manager	DATA_WIDTH	读数据总线，由Decoder选择。
HREADY	Manager 从设备	1	信号为高电平（HIGH）：表示前一个传输已经完成。
HRESP	Manager	1	传输响应信号，由Decoder选择，用于告诉管理器传输是成功（OKAY）还是失败（ERROR）。
HEXOKAY	Manager	1	独占传输的响应确认信号，由Decoder选择。

注：HRDATA、HRESP 和 HEXOKAY 信号是通过MUX传递的，并保留相同的信号命名，因此它们的完整描述见 Table 2-3。
