流水账（CPU设计实战）——lab6（注：没有lab5）

Lab6 V3.0

版本控制

版本	描述
V0	Lab3
V1.0	Lab3 相对V0变化： 修改了文件名，各阶段以_stage结尾（因为if是关键词，所以module名不能叫if，遂改为if_stage，为了统一命名，将所有module后缀加上_stage） 删除了imm_sign信号（默认对立即数进行有符号数扩展） 由于对sw指令进行了重新理解：无论如何都是需要将rt_data传递给EXE阶段，故将部分译码逻辑进行后移至EXE阶段，避免id_to_exe_data总线过于庞大 将ins_shmat剔除出id_to_exe_data，因为imm包括ins_shamt 对信号进行重命名（例如在ID阶段有个信号叫rf_we，最终要传递给WB阶段，那么在EXE阶段，该信号叫作exe_rf_we，同理mem_rf_we，wb_rf_we），不然都叫rf_we，Debug的时候太痛苦了。
V2.0	Lab4 相对V1.0的变化 引入`ifdef-`else-`endif来实现相对V1.0的代码增量 增加了旁路控制，减少流水线阻塞（因为增加了旁路，所以修改了ID、EXE、MEM的接口） 修改了ready_go命令，用于控制流水线的阻塞
V3.0	Lab6（加载的是func_lab6的.coe文件，而不是func_lab5的，因为没有func_lab5这个东西） 相对V2.0的变化：电路细节变化详见：“CPU设计实战电路图”，图中Lab6的变化均以红色背景的方框框起来，并以黄色背景的“Lab6复用/新增信号”标注。本lab6.docx中，新增及修改的信号以红色标注。 删掉了ALU.v的接口，将alu_shamt合并至data_1，方便对新加指令sllv、srlv、srav的数据通路的复用 增加了ID.v中的alu_add的“或门”的输入 扩充了id_to_exe_data总线数据， 因为alu_op扩充了新的指令 添加了imm_zero_ext信号 修改了ins_R、ins_J、ins_I，因为增加了新的指令 乘法器和除法器调用vivado的IP，其周期参数化可配置设计 乘法和除法结果存放的寄存器HI/LO放在WB.v中 增加了sfr.v，用于特殊寄存器的存储 增加了mul_div.v，用于处理乘法和除法。增加了mul.v用于处理乘法，增加了divu.v用于处理无符号除法，增加了divs.v用于处理有符号除法 修改了id_to_exe_data，添加了新信号：imm_zero_ext_en 修改了id_to_exe_data，扩充了alu_op的位宽，并将alu_op调整至id_to_exe_data的最高位，方便未来扩充指令

Top顶层

接口信号

MYCPU_TOP.v（TOP）

名称	宽度	方向	描述
时钟与复位
clk	1	I	时钟信号，来自clk_pll的输出时钟
resetn	1	I	复位信号，低电平同步复位
取指端访存接口
inst_sram_en	1	O	指令RAM使能信号，高电平有效
inst_sram_wen	4	O	指令RAM字节写使能信号，高电平有效
inst_sram_addr	32	O	指令RMA读写地址，字节寻址
inst_sram_wdata	32	O	指令RAM写数据
inst_sram_rdata	32	I	指令RAM读数据
数据端访存接口
data_sram_en	1	O	数据RAM使能信号，高电平有效
data_sram_wen	4	O	数据RAM字节写使能信号，高电平有效
data_sram_addr	32	O	数据RAM读写地址，字节寻址
data_sram_wdata	32	O	数据RAM写数据
data_sram_rdata	32	I	数据RAM读数据
debug信号，供验证平台使用
debug_wb_pc	32	O	写回级（多周期最后一级）的PC，需要myCPU里将PC一路传递到写回级
debug_wb_rf_wen	4	O	写回级写寄存器堆（regfiles）的写使能，为字节使能，如果myCPU写regfiles为单字节写使能，则将写使能扩展成4位即可
debug_wb_rf_wnum	5	O	写回级写regfiles的目的寄存器号
debug_wb_rf_wdata	32	O	写回级写regfiles的写数据

接口时序

略（MIPS经典五级流水线）

代码结构

MYCPU_TOP.v

|____IF.v

|____ID.v

|____RF.v（2个读端口，1个写端口）

|____SFR.v（1个读端口，2个写端口）

|____EXE.v

|____ALU.v

|____MUL_DIV.v（专门处理乘法和除法）

|____MUL.v

|____DIVU.v

|____DIVS.v

|____MEM.v

|____WB.v

|____MYCPU.h

DATA_RAM.v

IF.v（修改为IF_STAGE，因为会与关键词if冲突）

接口信号

名称	宽度	方向	描述
时钟与复位
clk	1	I	时钟信号，来自clk_pll的输出时钟
resetn	1	I	复位信号，低电平同步复位
与TOP
inst_sram_en	1	O	RAM使能信号，高电平有效
inst_sram_wen	4	O	RAM字节写使能信号，高电平有效
inst_sram_addr	32	O	RMA读写地址，字节寻址
inst_sram_wdata	32	O	RAM写数据
inst_sram_rdata	32	I	RAM读数据
与ID
id_to_if_allowin	1	I	pipe allowin
if_to_id_vld	1	O	pipe valid
if_to_id_data	64	O	pipe data(instruction 32-bits, pc 32-bits)
jump_bus	33	I	branch instructions(enable 1bit，address 32-bits)

接口时序

ID.v

接口信号

名称	宽度	方向	描述
时钟与复位
clk	1	I	时钟信号，来自clk_pll的输出时钟
resetn	1	I	复位信号，低电平同步复位
与IF
id_to_if_allowin	1	O	pipe allowin
if_to_id_vld	1	I	pipe valid
if_to_id_data	64	I	pipe data(instruction 32-bits, pc 32-bits)
jump_bus	33	O	branch instructions(enable 1bit，address 32-bits)
与EXE
exe_to_id_allowin	1	I	pipe allowin
id_to_exe_vld	1	O	pipe valid
id_to_exe_data	145	O	{alu_op:21, shamt_is_shamt:1, imm_zero_ext_en:1, ins_R:1, ins_I:1, imm:16, mem_rd:1, mem_we:1, rf_we:1, rf_dst_addr:5, rt_data:32, rs_sfr_data_2:32, pc:32}
exe_bypass_bus	38	I	{exe_rf_we:1, exe_rf_dst_addr:5, exe_rf_data:32}
exe_to_id_sfr_bus	76	I	[75] exe_sfr_we1 [74:70] exe_sfr_w_addr1 [69:38] exe_sfr_data1 [37] exe_sfr_we2 [36:32] exe_sfr_w_addr2 [31:0] exe_sfr_data2
csr_mul_div_bus	40（参数化）	O	csr_mul_hi参数化4，循环移位计数器——乘法hi csr_mul_lo参数化4，循环移位计数器——乘法lo csr_div_s_hi参数化8，循环移位计数器——有符号除法hi csr_div_s_lo参数化8，循环移位计数器——有符号除法lo csr_div_u_hi参数化8，循环移位计数器——无符号除法hi csr_div_u_lo参数化8，循环移位计数器——无符号除法lo
mul_div_busy	1	I	正在进行乘法或除法运算
与MEM
mem_bypass_bus	38	I	{mem_rf_we:1, mem_rf_dst_addr:5, mem_rf_data:32}
与WB
wb_to_rf_bus	38	I	{rf_we:1, rf_addr:5, rf_data:32}

接口信号（RF.v）

名称	宽度	方向	描述
时钟与复位
clk	1	I	时钟信号，来自clk_pll的输出时钟
与ID内部信号
rf_r_addr1	5	I	RF读地址1
rf_r_data1	32	O	RF读数据1
rf_r_addr2	5	I	RF读地址2
rf_r_data2	32	O	RF读数据2
rf_wen1	1	I	RF写使能1
rf_w_addr1	5	I	RF写地址1
rf_w_data1	32	O	RF写数据1

接口信号（SFR）

当写入同一地址时，以sfr_we_1优先

名称	宽度	方向	描述
时钟与复位
clk	1	I	时钟信号，来自clk_pll的输出时钟
resetn	1	I	复位信号，低电平同步复位
与ID内部信号
sfr_r_addr1	5	I	SFR读地址1
sfr_r_data1	32	O	SFR读数据1
sfr_we_1	1	I	SFR写使能1
sfr_w_addr1	5	I	SFR写地址1
sfr_w_data1	32	I	SFR写数据1
sfr_we_2	1	I	SFR写使能2
sfr_w_addr2	5	I	SFR写地址2
sfr_w_data2	32	I	SFR写数据2

接口时序

电路设计

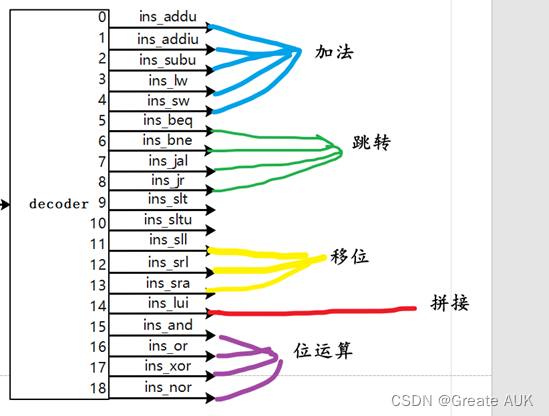

图3-4-1 译码电路分组（注：黄线少画了两条）

根据附录——MIPS指令。由于跳转指令不传递给EXE阶段，直接传递给IF阶段，且为纯组合逻辑输出，有可能成为关键路径，故对跳转指令单独处理。除了跳转指令外，涉及加法（减法归为加法）的指令如图3-4-1所示，即ins_addu、ins_addiu、ins_subu、ins_lw、ins_sw。

对于图3-4-1的拼接运算，可以当作移位运算执行。

EXE.v

接口信号

名称	宽度	方向	描述
时钟与复位
clk	1	I	时钟信号，来自clk_pll的输出时钟
resetn	1	I	复位信号，低电平同步复位
与TOP(外接的DATA_RAM)
data_sram_en	1	O	数据RAM使能信号，高电平有效
data_sram_wen	4	O	数据RAM字节写使能信号，高电平有效（4个比特，应该代表32 = 4 bytes）
data_sram_addr	32	O	数据RAM读写地址，字节寻址
data_sram_wdata	32	O	数据RAM写数据
与ID
exe_to_id_allowin	1	O	pipe allowin
id_to_exe_vld	1	I	pipe valid
id_to_exe_data	145	I	{alu_op:21, shamt_is_shamt:1, imm_zero_ext_en:1, ins_R:1, ins_I:1, imm:16, mem_rd:1, mem_we:1, rf_we:1, rf_dst_addr:5, rt_data:32, rs_sfr_data_2:32, pc:32}
exe_bypass_bus	38	O	{exe_rf_we:1, exe_rf_dst_addr:5, exe_rf_data:32}
exe_to_id_sfr_bus	76	O	[75] exe_sfr_we1 [74:70] exe_sfr_w_addr1 [69:38] exe_sfr_data1 [37] exe_sfr_we2 [36:32] exe_sfr_w_addr2 [31:0] exe_sfr_data2
csr_mul_div_bus	40（参数化）	I	csr_mul_hi参数化4，循环移位计数器——乘法hi csr_mul_lo参数化4，循环移位计数器——乘法lo csr_div_s_hi参数化8，循环移位计数器——有符号除法hi csr_div_s_lo参数化8，循环移位计数器——有符号除法lo csr_div_u_hi参数化8，循环移位计数器——无符号除法hi csr_div_u_lo参数化8，循环移位计数器——无符号除法lo
mul_div_busy	1	O	正在进行乘法或除法运算
与MEM
mem_to_id_allowin	1	I	pipe allowin
exe_to_mem_vld	1	O	pipe valid
exe_to_mem_data	71	O	{mem_rd:1, rf_we:1, rf_dst_addr:5, pc:32(其实可以删掉pc，这里是debug显示用的，可以叫debug_pc), exe_result:32

接口信号（ALU.v）

暂时不需要时钟和复位，纯组合逻辑

名称	宽度	方向	描述
时钟与复位
clk	1	I	时钟信号，来自clk_pll的输出时钟
resetn	1	I	复位信号，低电平同步复位
与ID内部信号
alu_shamt	6	I	ALU移位（R-指令的shamt部分）
alu_op	19	I	ALU操作（加、减、乘除、位运算）
alu_din1	32	I	ALU输入1
alu_din2	32	I	ALU输入2
alu_out	32	O	ALU输出
csr_mul_div_bus	40（参数化）	I	csr_mul_hi参数化4，循环移位计数器——乘法hi csr_mul_lo参数化4，循环移位计数器——乘法lo csr_div_s_hi参数化8，循环移位计数器——有符号除法hi csr_div_s_lo参数化8，循环移位计数器——有符号除法lo csr_div_u_hi参数化8，循环移位计数器——无符号除法hi csr_div_u_lo参数化8，循环移位计数器——无符号除法lo
mul_div_busy	1	O	正在进行乘法或除法运算

接口信号（MUL_DIV.v）

名称	宽度	方向	描述
时钟与复位
clk	1	I	时钟信号，来自clk_pll的输出时钟
resetn	1	I	复位信号，低电平同步复位
与ALU内部信号
alu_mult	1	I	有符号乘
alu_multu	1	I	无符号乘
alu_div	1	I	有符号除
alu_divu	1	I	无符号除
alu_mthi	1	I	将寄存器 rs 的值写入到 HI 寄存器中
alu_mtlo	1	I	将寄存器 rs 的值写入到LO寄存器中
alu_din1	32	I	ALU输入1
alu_din2	32	I	ALU输入2
exe_to_id_sfr_bus	76	O	[75] exe_sfr_we1 [74:70] exe_sfr_w_addr1 [69:38] exe_sfr_data1 [37] exe_sfr_we2 [36:32] exe_sfr_w_addr2 [31:0] exe_sfr_data2
csr_mul_div_bus	40（参数化）	I	csr_mul_hi参数化4，循环移位计数器——乘法hi csr_mul_lo参数化4，循环移位计数器——乘法lo csr_div_s_hi参数化8，循环移位计数器——有符号除法hi csr_div_s_lo参数化8，循环移位计数器——有符号除法lo csr_div_u_hi参数化8，循环移位计数器——无符号除法hi csr_div_u_lo参数化8，循环移位计数器——无符号除法lo
mul_div_busy	1	O	正在进行乘法或除法运算

接口信号MUL.v

名称	宽度	方向	描述
时钟与复位
clk	1	I	时钟信号，来自clk_pll的输出时钟
resetn	1	I	复位信号，低电平同步复位
与ALU内部信号
mul_din_vld	1	I	数据有效信号
mul_din1	33	I	乘数1
mul_din2	33	I	乘数2
mul_result_hi	32	O	乘法高32位
mul_result_lo	32	O	乘法低32位

接口信号DIVU.v

名称	宽度	方向	描述
时钟与复位
clk	1	I	时钟信号，来自clk_pll的输出时钟
resetn	1	I	复位信号，低电平同步复位
与ALU内部信号
divu_din_vld	1	I	数据有效信号
divu_din1	33	I	被除数
divu_din2	33	I	除数
divu_hi	32	O	结果高32位
divu_lo	32	O	结果低32位

接口信号DIVS.v

名称	宽度	方向	描述
时钟与复位
clk	1	I	时钟信号，来自clk_pll的输出时钟
resetn	1	I	复位信号，低电平同步复位
与ALU内部信号
divs_din_vld	1	I	数据有效信号
divs_din1	33	I	被除数
divs_din2	33	I	除数
divs_hi	32	O	结果高32位
divs_lo	32	O	结果低32位

接口时序

MEM.v

接口信号

名称	宽度	方向	描述
时钟与复位
clk	1	I	时钟信号，来自clk_pll的输出时钟
resetn	1	I	复位信号，低电平同步复位
与TOP(外接的DATA_RAM)
data_sram_rdata	32	I	数据RAM读数据
与EXE
mem_to_exe_allowin	1	O	pipe allowin
exe_to_mem_vld	1	I	pipe valid
exe_to_mem_data	71	I	{mem_rd:1, rf_we:1, rf_dst_addr:5, pc:32(其实可以删掉pc，这里是debug显示用的，可以叫debug_pc), exe_result:32}
与WB
wb_to_mem_allowin	1	I	pipe allowin
mem_to_wb_vld	1	O	pipe valid
mem_to_wb_data	70	O	{ rf_we:1, rf_dst_addr:5, mem_result:32, pc:32(其实可以删掉pc，这里是debug显示用的，可以叫debug_pc)}
与ID
mem_bypass_bus	38	O	{mem_rf_we:1, mem_rf_dst_addr:5, mem_rf_data:32}

WB.v

接口信号

名称	宽度	方向	描述
时钟与复位
clk	1	I	时钟信号，来自clk_pll的输出时钟
resetn	1	I	复位信号，低电平同步复位
与TOP
debug_wb_pc	32	O	写回级（多周期最后一级）的PC，需要myCPU里将PC一路传递到写回级（与原书保持一致）
debug_wb_rf_wen	4	O	写回级写寄存器堆（regfiles）的写使能，为字节使能，如果myCPU写regfiles为单字节写使能，则将写使能扩展成4位即可（与原书保持一致）
debug_wb_rf_wnum	5	O	写回级写regfiles的目的寄存器号（与原书保持一致）
debug_wb_rf_wdata	32	O	写回级写regfiles的写数据（与原书保持一致）
与MEM
wb_to_mem_allowin	1	O	pipe allowin
mem_to_wb_vld	1	I	pipe valid
mem_to_wb_data	70	I	{ rf_we:1, rf_dst_addr:5, mem_result:32, pc:32(其实可以删掉pc，这里是debug显示用的，可以叫debug_pc)}
与ID
wb_to_rf_bus	38	O	{rf_we:1, rf_addr:5, rf_data:32}

接口时序

附录——参考

1. 参考：处理机流水线------经典五段流水线-优快云博客

附录——原书指令

指令	sel_nextpc	inst_ram_wen	inst_ram_wen	sel_alu_src1	sel_alu_src2	alu_op	data_ram_en	data_ram_wen	rf_we	sel_rf_dst	sel_rf_res
ADDU	0001	1	0	001	001	000000000001	0	0	1	001	0
ADDIU	0001	1	0	001	010	000000000001	0	0	1	010	0
SUBU	0001	1	0	001	001	000000000010	0	0	1	001	0
LW	0001	1	0	001	010	000000000001	1	0	1	010	1
SW	0001	1	0	001	010	000000000001	1	1	0	000	0
BEQ	0010	1	0	000	000	000000000000	0	0	0	000	0
BNE	0010	1	0	000	000	000000000000	0	0	0	000	0
JAL	0100	1	0	010	100	000000000001	0	0	1	100	0
JR	1000	1	0	000	000	000000000000	0	0	0	000	0
SLT	0001	1	0	001	001	000000000100	0	0	1	001	0
SLTU	0001	1	0	001	001	000000001000	0	0	1	001	0
SLL	0001	1	0	100	001	000100000000	0	0	1	001	0
SRL	0001	1	0	100	001	001000000000	0	0	1	001	0
SRA	0001	1	0	100	001	010000000000	0	0	1	001	0
LUI	0001	1	0	000	010	100000000000	0	0	1	010	0
AND	0001	1	0	001	001	000000010000	0	0	1	001	0
OR	0001	1	0	001	001	000001000000	0	0	1	001	0
XOR	0001	1	0	001	001	000010000000	0	0	1	001	0
NOR	0001	1	0	001	001	000000100000	0	0	1	001	0

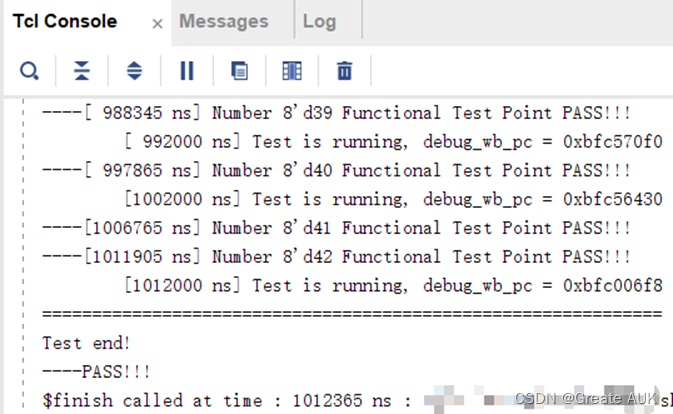

Lab6完结

Lab6 后记

乘除法器

Lab6新添加的指令中，其他指令其实很简单，唯一需要思考的就是乘除法器。本人决定乘除法器调用vivado的IP，而且乘除法器的参数参数化设计。经过反复权衡，针对乘除法器，本人做了以下设计：

1. 乘除法器的数据及控制，只参与IF-ID-EXE阶段，不参与MEM-WB阶段
   1. 乘除法器不影响数据rf_we，因为乘除法器只影响HI、LO这两个特殊功能寄存器。
      1. 乘法器只使用1个乘法器（有符号和无符号合并为一个33x33的有符号乘法器），除法器使用2个除法器，分别是有符号的和无符号的。
         1. 乘除法器的流水控制由3个cnt控制，cnt_mul、cnt_div_s、cnt_div_u。由计数器控制流水。
         2. 关于流水线的阻塞。仅当本条指令是乘/除，后面指令出现MFHI、MFLO的时候才判断是否阻塞
         3. 当乘/除指令后，出现MTHI、MTLO指令时，对乘/除进行清零处理
         4. 当乘/除指令后，出现乘/除指令时，刷新乘法器和除法器的输入值同时将计数器重置，并以后面的乘/除指令为目标指令

乘除法器设计

1. 刚开始我是打算将计数器放置在ID.v里，把乘法器IP和除法器的IP也放在ID.v里，但是发现，不利于Lab4设计的旁路电路，遂将乘法器和除法器的IP放在ALU.v中
   1. 针对流水线阻塞，本人刚开始打算将乘、除法都设计为纯组合逻辑，先实现一遍，之后再增加乘、除法的级数，但是发现就算实现了，增加级数也不好控制，遂放弃该计划，改为直接参数化设计，放弃先实现纯组合逻辑的乘除法器
      1. 可以自己设计或调用vivado的IP

• 如果自己设计乘/除法器IP：通过cnt计数器来控制数据的，是固定周期出结果，故不需要握手。（本次暂时仅实现乘法器的计数器，因为乘法器IP没有握手信号）
• 由于vivado的除法器的IP都带有AXI接口，需要握手，故除法器使用握手信号进行控制。
  1. 本来我是想扩展rf_we信号的，因为方便旁路设计，后来想了想还是放弃了，决定再创建一个sfr_we信号，即“特殊功能寄存器”，同时也创建一个sfr.v，里面包括HI、LO寄存器
     1. 原书P138：我们不用勾选8处的除0检测，因为MIPS指令规范中规定除法指令自身是不需要对除数为0进行处理的，这项工作交给软件去做。

MFHI/MFLO/MTHI/MTLO

1. MFHI/MFLO/MTHI/MTLO都是R型指令，其目的寄存器也与R型指令一样，是rd寄存器，所以需要扩充ins_R的输入，不需要因为op_code==6’h0即是R型指令
   1. MFHI/MFLO这2条指令要参与rf_we，并参与sfr_r_addr1、sfr_r_data1
      1. /MTHI/MTLO这2条指令不参与rf_we，只参与sfr_we1、sfr_addr1

流水线阻塞问题

本人已放弃使用计数器来进行乘除法器的流水计数，而是改为移位寄存器来判断。原因就是精简控制与判断，毕竟乘除法器本人也就打算最多流水4或8个周期，没必要用计数器，用移位寄存器够了，采用循环移位寄存器，即cycle shift registers。

1. 考虑这样一种情况，乘法指令之后，有一条MTHI指令。乘法指令要写HI寄存器，MTHI指令也要写HI寄存器。MTHI指令在后面，所以最终肯定是MTHI要写入，但是若执行MTHI时，乘法指令尚在执行中，所以怎么处理呢？正常地，最终结果应该是MTHI指令修改了HI寄存器，乘法指令只修改了LO寄存器。但是乘法器的控制我是用计数器cnt达到计数值判断是否写入HI、LO寄存器来控制的，当cnt达到计数值时，MTHI早就执行了，所以怎么办呢？但是乘法器的控制我是用移位寄存器判断是否写入HI、LO寄存器来控制的，当移位寄存器的最高位为1时，MTHI早就执行了，所以怎么办呢？

• 本人想还只使用一个计数器移位寄存器来计数，然后增加新的逻辑进行控制，但是发现这样逻辑耦合较为严重。
• 于是决定增加计数器，即计数器cnt加倍，分别控制LO、HI寄存器的写使能。于是决定增加移位寄存器，即移位寄存器的个数加倍，分别控制LO、HI寄存器的写使能。
  1. 为了避免流水线阻塞，乘除法器的计数器复位值为MUL/DIVCYCLE移位寄存器的位宽为MUL/DIVCYCLE复位值为全0，移位寄存器最高位为1时终止移位。而乘除法器是否结束，即乘除法结果vld信号有效的值是判断第MUL/DIVCYCLE-2位（从0计数）是否为1，这样就只会判断一次，并且当MFHI/MFHO检测流水线不阻塞时，由于是检测移位寄存器的第MUL/DIVCYCLE-2位，因此可以确保此时乘除法结果已经写入sfr.v中
     1. 旁路的增加：MTHI/MTLO指令之后如果马上遇到MFHI/MFLO指令呢？这个时候就需要增加旁路，因为MTHI/MTLO在EXE阶段就完成了，因此，只需要增加EXEID的旁路。

SFR.v结构

1. 最初我是将SFR.v放在ID阶段，即像RF.v一样，这样直接依照RF.v的结构对SFR.v的接口进行安排即可，但是实际绘制电路的时候发现，当MTHI、MTLO将rs寄存器的值写入到HI/LO寄存器时，需要先从RF中读出rs的数据，然后再向HI/LO寄存器写数据，这中间就必定会差了一个周期，但是SFR又像RF一样既需要读、又需要写，于是需要将EXE阶段的写SRF数据当作SFR的写回阶段。不需要像RF一样等到WB阶段再写回。
   1. 粗暴地讲，把写MTHI、MTLO的写回，当作执行（EXE）处理。
      1. 再向SFR中写数据时，可以发现MTHI、MTLO的优先级是高于乘除法器的，因为假如遇到乘除法指令需要写HI/LO，同时MTHI/MTLO也要写HI/LO，由于乘除法指令是多周期，说明MTHI、MTLO指令在乘除法指令之后，因此其优先级更高，在设计电路时，是在优先级的。
         1. 因为MTHI、MTLO的优先级是高于乘除法器的（流水线的角度考虑优先级），但是还有一种情况是乘除法指令之后紧跟着MTHI/MTLO指令，这时候还需要中止当前的乘除法器，防止后续乘除法过了若干个周期后完成后将乘除的结果写了进去。

移位寄存器问题

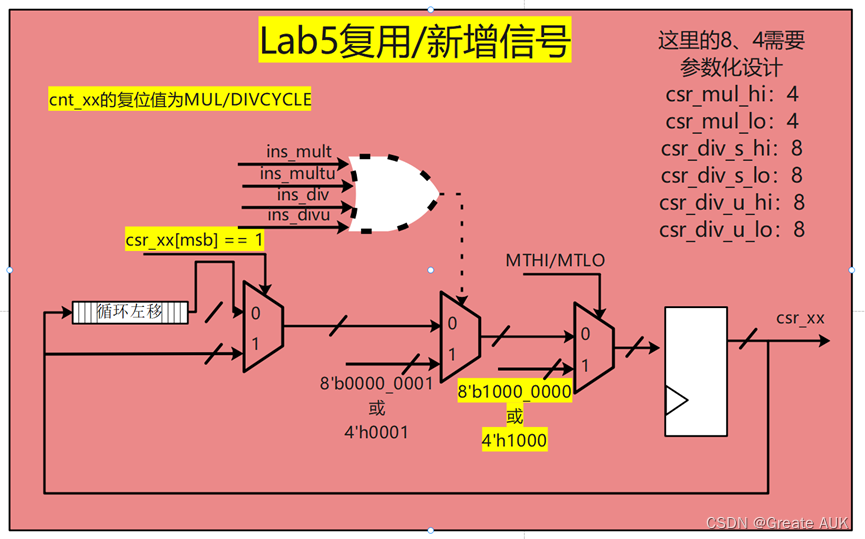

本来我是打算将6个移位寄存器放在ID阶段的，如下：

然而我意识到一个问题，这部分与ID基本没有关系，完全可以放在ALU中，而且还避免了又从ID向EXE引一条移位寄存器总线。于是将其添加到EXE阶段，由于这是我设计电路没有考虑清楚的，为记住该教训，绘图工具中将修改前保存为“Lab6(old)”，修改后的保存为“Lab6”。

Lab6——Debug

addi符号问题

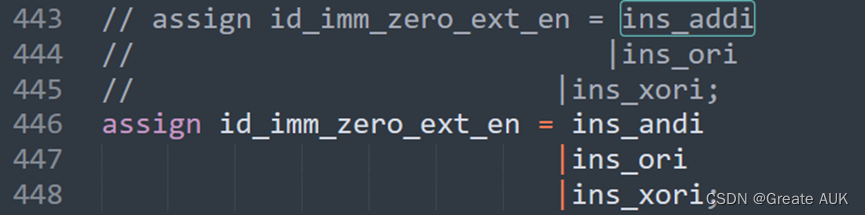

ins_addi中的立即数是有符号扩展，不应该参与id_imm_zero_ext_en的或运算，应该是ins_andi。

add译码出错

function code出错

assign ins_add = op_ext[6’h00] & sa_ext[5’h00] & fun_ext[6’h21] ;

更改为：

assign ins_add = op_ext[6’h00] & sa_ext[5’h00] & fun_ext[6’h20] ;

div执行出错

1. 时序差了一拍，已修改
   1. vivado2019.2的div的IP商在高位，余数在低位，而MIPS指令集中商在LO寄存器，余数在HI寄存器中。本人写反了，已修正。（确实理解上容易出错，毕竟看见HI就认为在高位，HI存的是余数）

mfhi译码出错

function code出错了

assign ins_mfhi = op_ext[6’h00] & sa_ext[5’h00] & rs_ext[5’h00] & rt_ext[5’h00] & fun_ext[6’h00] ;

改为：

assign ins_mfhi = op_ext[6’h00] & sa_ext[5’h00] & rs_ext[5’h00] & rt_ext[5’h00] & fun_ext[6’h10] ;

mult报错

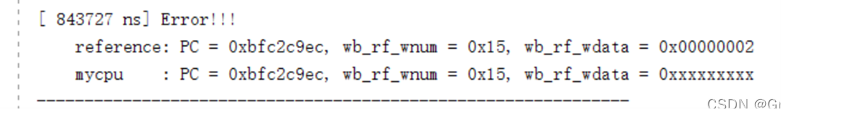

后发现是alu_op的位宽少了一位，导致信号没有正确地从ID阶段传给EXE阶段

multu报错

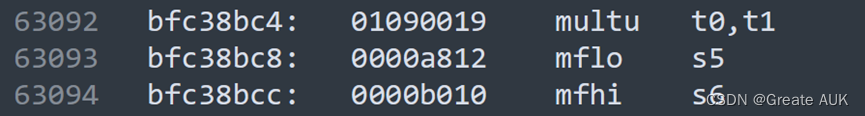

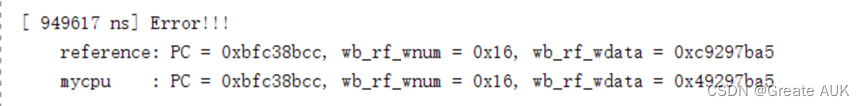

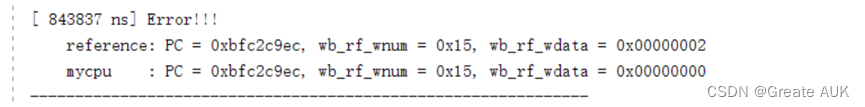

从wb_rf_wdata的对比结果可以看到，应当是multu的执行结果的符号位出了问题。已处理如下：

修改为：

旁路出错

mthimfhi出错，经发现是旁路rs_data有问题，后来对信号进行了解耦，创建了sfr_bypass_data信号，专门处理lo、hi寄存器的旁路。该旁路的生成与rs的旁路无关。
