MATLAB绘图：插图格式调整

MATLAB绘图：plot函数与bar函数详解中介绍了plot与bar函数的使用方式，本篇博文对其生成的图像格式进行进一步修饰。

我们在论文或报告通过MATLAB绘图时常常需要对图像中的字体类型，大小以及坐标轴的范围有要求，所以需要进行一些调整让我们的插图更加美观。

好了，下面我们主要介绍四个函数的使用：

xlabel()与ylabel() 控制图形的x轴或者y轴
set() 控制整体图形的字体
text() 在图形中添加标注

xlabel()与ylabel()

xlabel()与ylabel()两个函数可以分别对图形的X轴与Y轴进行标签内容、字体类型、字体大小等参数。
示例：

xlabel('X轴标签','Fontname', 'Times New Roman','FontSize',12);
ylabel('Y轴标签','Fontname', 'Times New Roman','FontSize',12);

上述代码中，第一个参数为标签的内容，第二个参数为字体类型’Fontname’并设置为’Times New Roman’，第三个参数字体大小’FontSize’设置为12。

set()函数

set()函数可以对图形坐标轴的显示范围、字体、字号进行设置.
示例：

set(gca, 'XTick', [1:10], 'YTick', [1:10], 'Fontname', 'Times New Roman', 'Fontsize', 12);

上述代码中，gca为获取当前图像axes对象的句柄（同时还有gcf为获取当前Figure的句柄，gco获取鼠标点击的句柄等）。
XTick为设置X坐标轴的显示范围，后面的[1:10]对应的值。
YTick含义与XTick类似。
Fontname以及Fontsize分别控制坐标轴的字体与字号，与之前xlabel以及ylabel中的用法类似

text() 函数

text() 函数可以在图形中加入自己想添加的标记，其一般用法为：

text(x, y, 'string');

x,y为文字写入的位置
string为文字的内容

好了，最后我们看一个小例子，大家可以参考研究一下：

%% wxc 2019/8/12 调整图形示例
X = 1: 1: 10;
Y = 1: 1: 10;
plot(X, Y, '-r','Marker', '*', 'LineWidth', 1.5, 'MarkerSize', 10);
for i = 1 : 10
    text(i-0.2, i+0.3, 'text', 'Fontname', 'Times New Roman','FontSize',10);
    hold on;
end
xlabel('X轴标签','Fontname', 'Times New Roman','FontSize',12);
ylabel('Y轴标签','Fontname', 'Times New Roman','FontSize',12);
set(gca, 'XTick', [1:10], 'YTick', [1:10], 'Fontname', 'Times New Roman', 'Fontsize', 12);

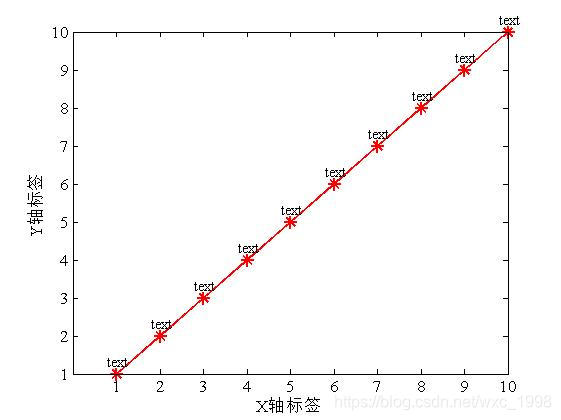

生成结果：

好了本次关于MATLAB中的绘图就讲到这里了，大家若有疑问可以评论交流。
