蓝桥杯 stm32 LCD显示及 数据格式化

已于 2023-02-15 11:03:30 修改
阅读量3.5k 收藏 6
点赞数 4
分类专栏： 蓝桥杯嵌入式stm32 文章标签： stm32 蓝桥杯 单片机 嵌入式 LCD
于 2023-01-20 15:27:31 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/wuyiyu_/article/details/128714410
版权
本文介绍了在蓝桥杯比赛中使用STM32单片机进行LCD显示的基本函数，包括清屏、显示字符串、设置背景和字体颜色。还讲解了如何利用sprintf函数进行格式化输出，以避免长数据覆盖短数据的问题，如使用%5d、%-5d等格式控制符，并演示了16进制和8进制显示以及百分号的特殊处理。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

文章代码使用 HAL 库。

文章目录

前言

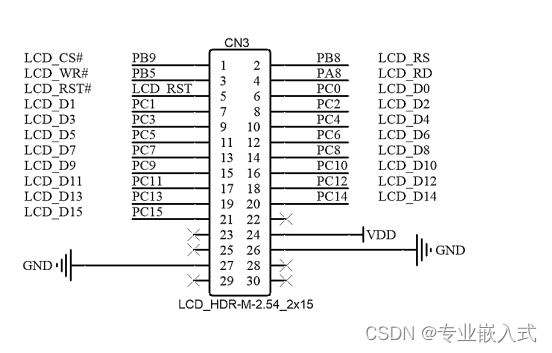

一、LCD 原理图：

比赛提供了 HAL_LCD 的例程，相关的 IO 已经帮我们初始化完成，所以我们不需要再去配置引脚。
示例：pandas 是基于NumPy 的一种工具，该工具是为了解决数据分析任务而创建的。
蓝桥杯比赛板子的 LCD 屏幕 的分辨率是 320 * 240。

比赛 默认 在 LCD 上显示一个字符大小是固定的，是16 * 24 的点阵。

一行最多显示 20 个字符，可以显示 10 行。也就是说一个字符 x 方向占据 16 (320 / 20 = 16)， y 方向占据 24 。(240 / 10 = 24)

二、LCD 基本函数：

了解本专栏 订阅专栏 解锁全文
