rv1126 数据流

相关文档

• docs/Linux/Multimedia/camera/Rockchip_Instruction_Linux_Appliction_ISP20_CN.pdf
• docs/Linux/Multimedia/camera/Rockchip_Developer_Guide_Linux_Camera_CN.pdf

---

rv1126 数据流理解

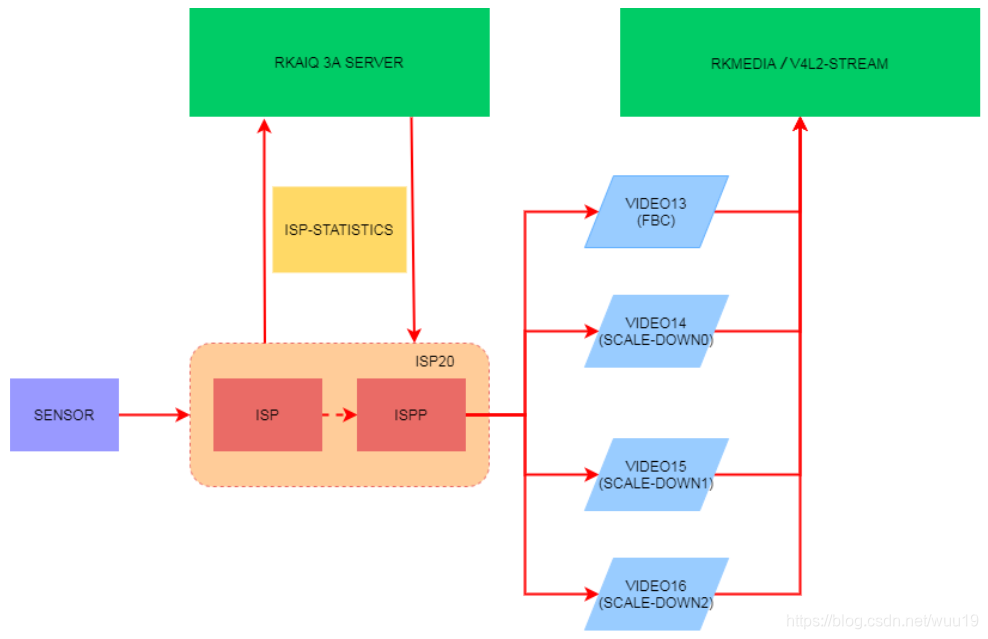

文档中给出数据流示意图如下：

1. sensor进来，到ISP20（ISP、ISPP）；
2. RkAiq模块从ISP获取统计数据，再根据统计数据分析的结果，进行3A的控制；
3. ISP20输出4路数据流，用户可以读取到图像数据；

sensor输入的图像，经过ISP20处理后，输出4路数据流，如下表：

entity name	video id	max width	support output fmt
rkispp_m_bypass	/dev/video13	不支持设置分辨率，不支持缩放	NV12/NV16/YUYV/FBC0/FBC2
