网格地平面的微带线阻抗

　　网格地平面的微带线阻抗，碎片三分钟，收获一丢丢。

　　柔性板FPC如何减小弯折半径，要求介质较薄，地平面做成网格状，以减小刚性。如果柔性板还要求控制阻抗，似乎有点小麻烦：Polar SI9000老版本里面没看到网格地平面的阻抗计算模型，新版本V21可算网格阻抗。

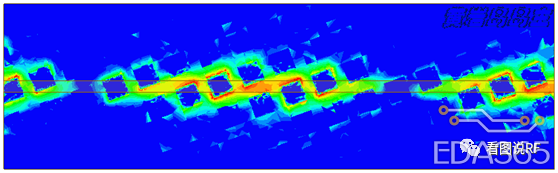

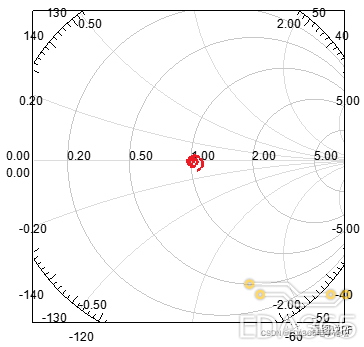

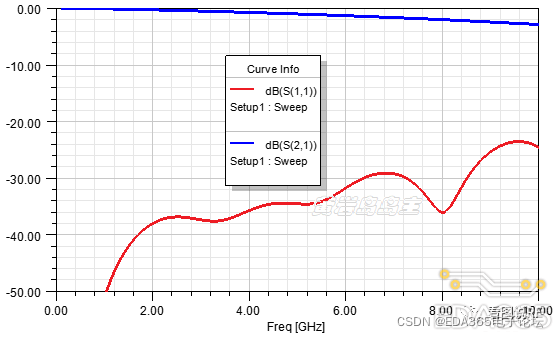

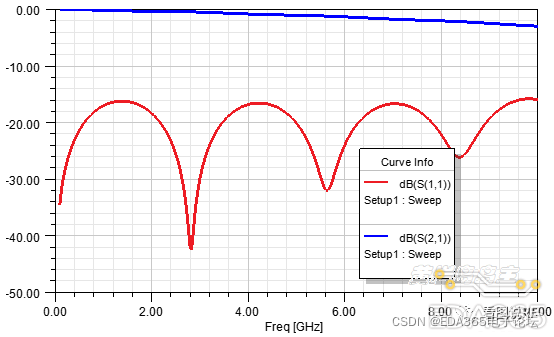

　　HFSS不是路仿真软件，而是基于有限元网格剖分和麦克斯韦方程，求出任意结构的电磁场分布，再输出端口的S参数，与其它阻抗计算软件对比，HFSS根本不用阻抗计算公式，所以是不按套路出牌的降维打击。

　　HFSS建模过程

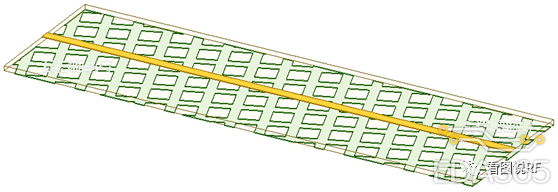

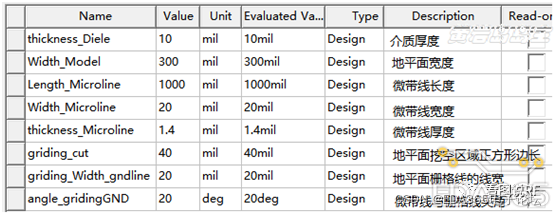

　　首先，按照带有完整地平面的普通微带线建模就好了，设置边界条件、端口、仿真参数等等。地平面名称为gridingGND。

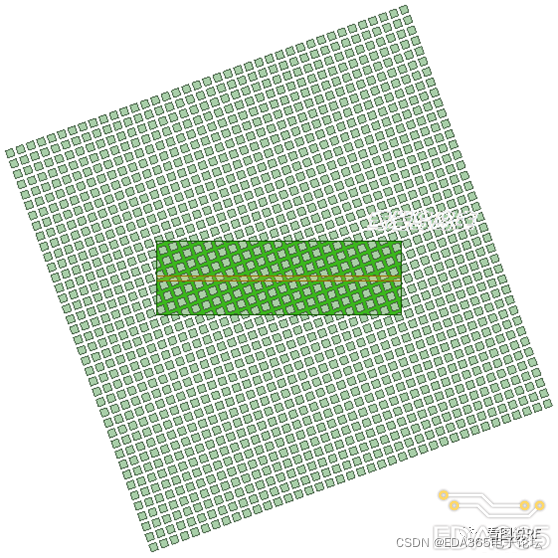

　　其次，是如何在地平面上按网格参数挖出N * N个正方形窗口，就形成了网格地平面。这也得分成7个小步骤：

　　先在坐标中心建一个正方形，边长为griding_cut;

　　再沿着X轴正向拷贝20个正方形gnd_cuta，拷贝步长为-griding_Width_gndline - griding_cut，其中griding_Width_gndline为地平面网格栅的线宽;

　　再沿着X轴负向拷贝20个正方形，拷贝步长为griding_Width_gndline+ griding_cut。

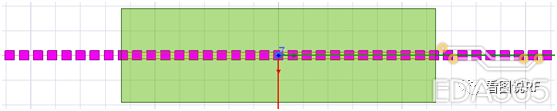

　　将上两步形成的全部39个正方形(不是40或42个)布尔加法操作联合成整体，当然名称也是gnd_cuta，这是39个正方形构成的直线阵列;



　　再将直线阵列gnd_cuta沿着Y轴正向拷贝20个(步长为拷贝步长为griding_Width_gndline + griding_cut)、沿着Y轴负向拷贝20个(步长为拷贝步长为-griding_Width_gndline - griding_cut)，然后也将这39个直线阵列联合成整体，
