本文介绍了一种38阶带通FIR滤波器的设计过程，使用Matlab FDATool工具确定滤波器系数，并通过量化转换为定点数用于FPGA实现。此外还展示了如何在Matlab中验证滤波效果，并提供了Verilog代码实现。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

转载自：https://www.cnblogs.com/kl2blog/p/7490499.html

　　在时域中，FIR滤波器的输入/输出就是一个输入信号与单位脉冲相应的卷积。离散方程为y(n)=x(n)*h(n)=∑x(k)h(n-k)=∑h(k)x(n-k)，其中y(n)为滤波输出，x(n)为采样数据，h(n)为滤波抽头系数.设计FIR滤波器就是要找到N个系数。N-1阶滤波器通常需要N个系数描述，通常需要N个乘法器和N-1个2输入加法器实现。根据FIR表达式，滤波器实质上就是进行乘累加运算，乘累加的次数由滤波器阶数决定。其串行结构如图

系数表的产生我们利用matlab的FDATool来完成。

　　首先打开matlab的FDATool工具，选择一个38阶的带通滤波，利用窗函数法，窗口类型为kaiser，BETA设置为3.4，通带频率为10Hz~20Hz。采样频率100Hz。

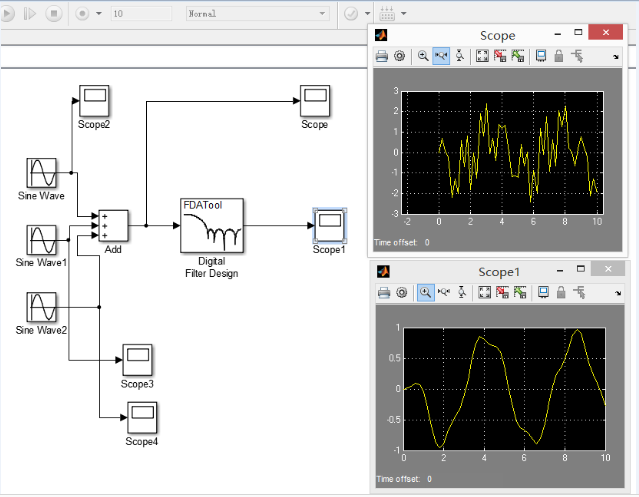

设置好之后点击Design Filter并保存为.fda文件。之后在simulation环境下，添加该设计，另外使用y=sin(5t)+sin(15t)+sin(30t)作为输入信号，开始运行并查看滤波器的滤波效果，如下图

可见这个带通滤波器的滤波效果还是比较好的，同样我们可以利用FDATool工具设计一个LowPass Filter，采用等波纹设计法，采样频率100Hz，截止频率为20Hz，同样用上述的信号作为输入，得到如下的滤波效果

自此我们在matlab中验证了滤波器的效果，接下来我们需要在FPGA中实现。在我们设置好FDATool的参数后，我们可以点击Analysis-->Filter Coefficients来观察FIR滤波器的系数，

这里的系数全是有符号型的小数，我们在FPGA中需要用整数作为滤波器的系数，所以我们要进行系数的归一化，点击左下角设置量化参数(Set Quantization Parameters)，Filter arithmetic选择Fixed-point(定点)。然后就可以导出Xilink的.coe文件了。Targets-->XILINK Coefficients(.COE) File.保存后matlab自动打开该.coe文件

CoefData这就是我们FPGA要用的系数表。接下来去编写Verilog代码

module FIR_kaiser_LPF(Clk,Rst_n,data_in,data_out);

    parameter word_data_in = 8;
    parameter word_data_out = 2*word_data_in+1;
    parameter order = 8;

    parameter c0 = 8'h0d;
    parameter c1 = 8'h23;
    parameter c2 = 8'h41;
    parameter c3 = 8'h5b;
    parameter c4 = 8'h65;
    parameter c5 = 8'h5b;
    parameter c6 = 8'h41;
    parameter c7 = 8'h23;
    parameter c8 = 8'h0d;

    input Clk;
    input Rst_n;
    input [word_data_in-1:0]data_in;
    output wire [word_data_out-1:0]data_out;
    reg [word_data_in-1:0]samples[order-1:0];
    reg [word_data_in-1:0]data_in_tmp1;
    reg [word_data_in-1:0]data_in_tmp2;

    integer i;

    always@(posedge Clk)
        if(!Rst_n)begin
            data_in_tmp1<=8'd0;
            data_in_tmp2<=8'd0;
        end
        else begin
            data_in_tmp1<=data_in;
            data_in_tmp2<=data_in_tmp1;
        end


    always@(posedge Clk)//同步复位,完成移位功能
        if(!Rst_n)begin
            for(i=0;i<order;i=i+1)
                samples[i]<=0;
        end
        else begin
            samples[0]<=data_in_tmp2;
            for(i=1;i<order;i=i+1)
                samples[i]<=samples[i-1];
        end
    //串行实现累加
    assign data_out = c0*data_in_tmp2 + c1*samples[0] + c2*samples[1] + c3*samples[2] +
　　　　　　　　　　　　　c4*samples[3] + c5*samples[4] + c6*samples[5] + c7*samples[6] + c8*samples[7];


endmodule
