CDC系列：

CDC系列（一）、Canal 集群部署及使用（带WebUI）

CDC系列（二）、Maxwell_v1.27.1 监控MySQL操作日志实时同步到Kafka

前言

前两篇我们介绍了CDC工具，以及利用Canal和Maxwell监控mysql操作日志并写入kafka，本篇我们来讲解另一个CDC工具：debezium。debezium不仅仅支持mysql的监控，目前最新版已支持mysql,postgre,mongodb,oracle,sqlserver,db2,cassandra等，它依赖于kafka connect 服务，通过kafka connect，我们可以很方便的将debezium采集到的数据库日志输出到各类目标端。

本篇我们演示如何利用kafka connect启动debezium mysql connector监控mysql 数据库操作日志并写入kafka内

准备工作

上面提到debezium依赖于kafka connect ，而且kafka connect是在0.9版本之后才由confluent团队贡献出来，因此我们必须要先安装好kafka0.9+版本，如果没有的话也可以参考我之前的文章：

由于我们要监控mysql的binlog，因此还需要一个可以访问mysql binlog权限的用户，这个操作在前面两篇有介绍就不在此赘述了。

配置Connector

1. 下载，到官方网址下载最新1.2 版debezium-mysql-connector：Debezium Release Series 1.2

2. 配置kafka connect服务

1. 在kafka目录下新建一个文件夹
mkdir /opt/app/lib_conn

2. 将下载的debezium插件上传至服务器并解压至刚才创建的目录
tar -zxvf debezium-connector-mysql-1.2.5.Final-plugin.tar.gz -C /opt/app/lib_conn

3. 修改kafka connect 配置文件
vim /opt/app/kafka/connect-standalone.properties
#----------------------
#修改下面的几个参数，其他的不变
bootstrap.servers=wykd:9092
plugin.path=/opt/app/kafka_2.11-2.4.1/lib_conn  #指向刚才放置debezium插件的目录

#这两个参数表示connect消息格式，可选json或avro，在消费的时候也需要使用对应的格式，本次我们使用json格式
key.converter=org.apache.kafka.connect.json.JsonConverter
value.converter=org.apache.kafka.connect.json.JsonConverter

3. 配置debezium mysql connector

创建debezium mysql connector插件配置文件，核心参数如下，其他参数请参考官方手册：mysql-connector-configuration-properties_debezium

#修改kafka connect 配置文件
vim /opt/app/kafka/connect-debezium-mysql-wyk-csdn.properties
#----------------------
name=wyk_csdn_mysql_debezium_connector    #connector 名称，唯一
connector.class=io.debezium.connector.mysql.MySqlConnector  #connector 插件
database.hostname=wykd        #数据库host
database.port=3306            #数据库port
database.user=root            #数据库user 有复制binlog权限
database.password=123456      #数据库password
database.server.id=9999       # server id 同一个数据库的serverId不能有重复的
database.server.name=wyk_sandbox    # server name [记录DDL动作的topic名称，给消费端使用的]
database.whitelist=testschema       # schema白名单，只监控白名单库下的，和blacklist参数互相冲突
database.history.kafka.bootstrap.servers=wykd:9092  # kafka
database.history.kafka.topic=wyk_csdn_debezium_mysql  #记录所有schema变动记录的topic[给连接器使用的]
include.schema.changes=true  # 监控schema变动，写入一个名称和server name一样的topic内
include.query=true        # 将执行的sql也记录下来，需要mysql端的参数binlog_rows_query_log_events=ON

注意：

配置文件中每行参数前后不能有空格；

如果需要在消息内记录执行的sql，需要：

mysql：set global binlog_rows_query_log_events=ON;
debezium mysql connect配置文件：include.query=true

需要特别关注的几个参数：whitelist、blacklist、include.query、include.schema.changes、snapshot.mode

注册启动Connector

如果当前kafka没有启动kafka connect服务，则使用下面的命令启动并注册connect到kafka：

cd $KAFKA_HOME
bin/connect-standalone.sh config/connect-standalone.properties config/connect-debezium-mysql-wyk-csdn2.properties

启动成功后，会一并启动kafka rest服务，我们可以使用restful api的方式查看或管理connectors：

GET /Connectors：返回活跃的 Connector 列表
POST /Connectors：创建一个新的 Connector；请求的主体是一个包含字符串name字段和对象 config 字段（Connector 的配置参数）的 JSON 对象。
GET /Connectors/{name}：获取指定 Connector 的信息
GET /Connectors/{name}/config：获取指定 Connector 的配置参数
PUT /Connectors/{name}/config：更新指定 Connector 的配置参数
GET /Connectors/{name}/status：获取 Connector 的当前状态，包括它是否正在运行，失败，暂停等。
GET /Connectors/{name}/tasks：获取当前正在运行的 Connector 的任务列表。
GET /Connectors/{name}/tasks/{taskid}/status：获取任务的当前状态，包括是否是运行中的，失败的，暂停的等，
PUT /Connectors/{name}/pause：暂停连接器和它的任务，停止消息处理，直到 Connector 恢复。
PUT /Connectors/{name}/resume：恢复暂停的 Connector（如果 Connector 没有暂停，则什么都不做）
POST /Connectors/{name}/restart：重启 Connector（Connector 已故障）
POST /Connectors/{name}/tasks/{taskId}/restart：重启单个任务 (通常这个任务已失败)
DELETE /Connectors/{name}：删除 Connector, 停止所有的任务并删除其配置

在浏览器查看当前活跃的connectors： ip:8083/connectors

例：此时我们想再注册一个debezium mysql connector服务的话就不能用刚刚的命令启动了，会报错提示Failed to bind to 0.0.0.0/0.0.0.0:8083，Caused by: java.net.BindException: Address already in use。这里的8083端口就是kafka connect服务，因此我们只能使用下面的命令来注册新的connector：

# 这里的 connector 配置需要使用json格式
curl -s http://10.1.174.10:8083/connectors -X POST -H "Content-Type: application/json" --data \
'{"name": "wyk_csdn_mysql_debezium_connector2","config": {"connector.class": "io.debezium.connector.mysql.MySqlConnector", "database.hostname": "10.1.174.10", "database.port": "3306", "database.user": "root", "database.password": "123456", "database.server.id": "9988", "database.server.name": "wyk_sandbox", "database.whitelist": "canal_manager", "database.history.kafka.bootstrap.servers": "10.1.174.10:9092 ", "database.history.kafka.topic": "wyk_csdn_debezium_mysql2", "include.schema.changes": "true","include.query":"true" }}'

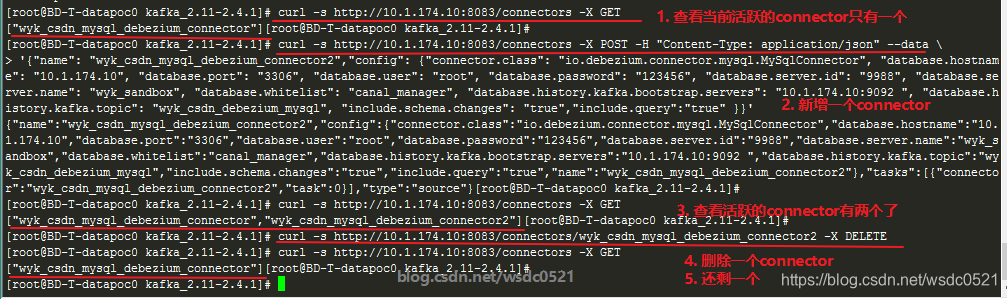

例：使用rest api管理kafka connectors：

# 查看所有活跃的connectors
curl -s http://10.1.174.10:8083/connectors -X GET

# 注册一个新的connector
curl -s http://10.1.174.10:8083/connectors -X POST -H "Content-Type: application/json" --data \
'{"name": "wyk_csdn_mysql_debezium_connector2","config": {"connector.class": "io.debezium.connector.mysql.MySqlConnector", "database.hostname": "10.1.174.10", "database.port": "3306", "database.user": "root", "database.password": "123456", "database.server.id": "9988", "database.server.name": "wyk_sandbox", "database.whitelist": "canal_manager", "database.history.kafka.bootstrap.servers": "10.1.174.10:9092 ", "database.history.kafka.topic": "wyk_csdn_debezium_mysql", "include.schema.changes": "true","include.query":"true" }}'

# 删除指定的connector
curl -s http://10.1.174.10:8083/connectors/wyk_csdn_mysql_debezium_connector2 -X DELETE

验证CDC

此时我们已经启动了debezium mysql connect来监控指定的mysql并将数据写入了kafka，和maxwell,canal不同的是，debezium监控的消息会将每张表对应一个topic，且该topic只包含该表的增删改(insert/delete/update)操作，DDL操作如create/drop/truncate/rename/alter等命令会统一写入以配置文件中的database.server.name 参数的值为名称的topic内。

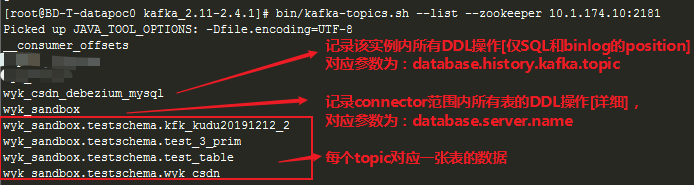

Topic 命名方式：对于同一个connector 监控的数据范围，一张表对应一个topic，该范围内所有库所有表的DDL操作记录在同一个topic内：

DDL topic：serverName
DML topic：serverName.databaseName.tableName

默认情况下，为了提升性能及保证数据一致性，在第一次启动时并不会从binlog回放表的每个操作来同步数据，而是通过一个全局读锁将表的快照直接同步到对应的topic内，这个过程很快，在同步完成后才会继续监控binlog内的操作达到初始化时全量切实时的目的。该快照模式的参数在connector配置文件中为 snapshot.mode，有下面几个可选的值：

initial：默认值，第一次启动connector时同步数据快照，完成后再从记录的binlog位置开始同步，但当关闭connector很久以后再次启动时若上次记录的Offset在binlog内已经被删除的时候就会启动失败（建议mysql保留全部binlog）；
when_needed：在有必要的任何时候执行快照任务，和initial类似，不同的是当遇到故障时如binlog丢失时会重新发起一个快照同步；
never：永不执行快照同步，从Binlog记录的位置回放；
schema_only：从第一次启动后记录当前schema，然后从binlog位置开始同步，仅同步schema变动而不同步数据；
schema_only_recovery：仅同步schema变更而不同步数据，只能配置于已有的connector之上，不是从当前启动时记录schema而是从已存在的connector上次记录的位置开始；

消息体： 分为两种，一个记录DDL，一个记录DML

DDL：schema_change_topic_structure

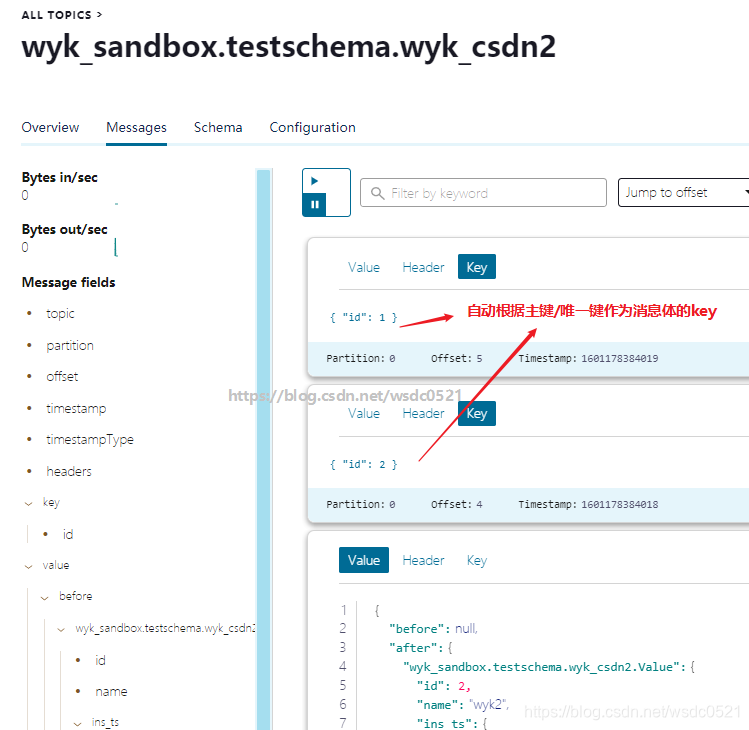

DML：change_event_values ，默认会使用primary key 或unique key作为消息体的key，也可自定义key。

DML中insert对应的op为c，update对应为u，delete对应为d。

例：

DDL：

{
	"schema": {
		"type": "struct",
		"fields": [
			{
				"type": "struct",
				"fields": [
					{
						"type": "string",
						"optional": false,
						"field": "version"
					},
					{
						"type": "string",
						"optional": false,
						"field": "connector"
					},
					{
						"type": "string",
						"optional": false,
						"field": "name"
					},
					{
						"type": "int64",
						"optional": false,
						"field": "ts_ms"
					},
					{
						"type": "string",
						"optional": true,
						"name": "io.debezium.data.Enum",
						"version": 1,
						"parameters": {
							"allowed": "true,last,false"
						},
						"default": "false",
						"field": "snapshot"
					},
					{
						"type": "string",
						"optional": false,
						"field": "db"
					},
					{
						"type": "string",
						"optional": true,
						"field": "table"
					},
					{
						"type": "int64",
						"optional": false,
						"field": "server_id"
					},
					{
						"type": "string",
						"optional": true,
						"field": "gtid"
					},
					{
						"type": "string",
						"optional": false,
						"field": "file"
					},
					{
						"type": "int64",
						"optional": false,
						"field": "pos"
					},
					{
						"type": "int32",
						"optional": false,
						"field": "row"
					},
					{
						"type": "int64",
						"optional": true,
						"field": "thread"
					},
					{
						"type": "string",
						"optional": true,
						"field": "query"
					}
				],
				"optional": false,
				"name": "io.debezium.connector.mysql.Source",
				"field": "source"
			},
			{
				"type": "string",
				"optional": false,
				"field": "databaseName"
			},
			{
				"type": "string",
				"optional": false,
				"field": "ddl"
			}
		],
		"optional": false,
		"name": "io.debezium.connector.mysql.SchemaChangeValue"
	},
	"payload": {
		"source": {
			"version": "1.2.2.Final",
			"connector": "mysql",
			"name": "wyk_sandbox",
			"ts_ms": 1601016725000,
			"snapshot": "false",
			"db": "testschema",
			"table": "wyk_csdn",
			"server_id": 1,
			"gtid": null,
			"file": "mysql-bin.000016",
			"pos": 93212,
			"row": 0,
			"thread": null,
			"query": null
		},
		"databaseName": "testschema",
		"ddl": "create table wyk_csdn(id int,name varchar(20),ins_ts timestamp)"
	}
}

DML：

{
	"schema": {
		"type": "struct",
		"fields": [
			{
				"type": "struct",
				"fields": [
					{
						"type": "int32",
						"optional": true,
						"field": "id"
					},
					{
						"type": "string",
						"optional": true,
						"field": "name"
					},
					{
						"type": "string",
						"optional": true,
						"name": "io.debezium.time.ZonedTimestamp",
						"version": 1,
						"field": "ins_ts"
					}
				],
				"optional": true,
				"name": "wyk_sandbox.testschema.wyk_csdn.Value",
				"field": "before"
			},
			{
				"type": "struct",
				"fields": [
					{
						"type": "int32",
						"optional": true,
						"field": "id"
					},
					{
						"type": "string",
						"optional": true,
						"field": "name"
					},
					{
						"type": "string",
						"optional": true,
						"name": "io.debezium.time.ZonedTimestamp",
						"version": 1,
						"field": "ins_ts"
					}
				],
				"optional": true,
				"name": "wyk_sandbox.testschema.wyk_csdn.Value",
				"field": "after"
			},
			{
				"type": "struct",
				"fields": [
					{
						"type": "string",
						"optional": false,
						"field": "version"
					},
					{
						"type": "string",
						"optional": false,
						"field": "connector"
					},
					{
						"type": "string",
						"optional": false,
						"field": "name"
					},
					{
						"type": "int64",
						"optional": false,
						"field": "ts_ms"
					},
					{
						"type": "string",
						"optional": true,
						"name": "io.debezium.data.Enum",
						"version": 1,
						"parameters": {
							"allowed": "true,last,false"
						},
						"default": "false",
						"field": "snapshot"
					},
					{
						"type": "string",
						"optional": false,
						"field": "db"
					},
					{
						"type": "string",
						"optional": true,
						"field": "table"
					},
					{
						"type": "int64",
						"optional": false,
						"field": "server_id"
					},
					{
						"type": "string",
						"optional": true,
						"field": "gtid"
					},
					{
						"type": "string",
						"optional": false,
						"field": "file"
					},
					{
						"type": "int64",
						"optional": false,
						"field": "pos"
					},
					{
						"type": "int32",
						"optional": false,
						"field": "row"
					},
					{
						"type": "int64",
						"optional": true,
						"field": "thread"
					},
					{
						"type": "string",
						"optional": true,
						"field": "query"
					}
				],
				"optional": false,
				"name": "io.debezium.connector.mysql.Source",
				"field": "source"
			},
			{
				"type": "string",
				"optional": false,
				"field": "op"
			},
			{
				"type": "int64",
				"optional": true,
				"field": "ts_ms"
			},
			{
				"type": "struct",
				"fields": [
					{
						"type": "string",
						"optional": false,
						"field": "id"
					},
					{
						"type": "int64",
						"optional": false,
						"field": "total_order"
					},
					{
						"type": "int64",
						"optional": false,
						"field": "data_collection_order"
					}
				],
				"optional": true,
				"field": "transaction"
			}
		],
		"optional": false,
		"name": "wyk_sandbox.testschema.wyk_csdn.Envelope"
	},
	"payload": {
		"before": null,
		"after": {
			"id": 2,
			"name": "wyk2",
			"ins_ts": "2020-09-25T08:10:22Z"
		},
		"source": {
			"version": "1.2.2.Final",
			"connector": "mysql",
			"name": "wyk_sandbox",
			"ts_ms": 1601021422000,
			"snapshot": "false",
			"db": "testschema",
			"table": "wyk_csdn",
			"server_id": 1,
			"gtid": null,
			"file": "mysql-bin.000016",
			"pos": 97798,
			"row": 0,
			"thread": 162,
			"query": "insert into wyk_csdn values(2,'wyk2',current_timestamp())"
		},
		"op": "c",
		"ts_ms": 1601021422679,
		"transaction": null
	}
}

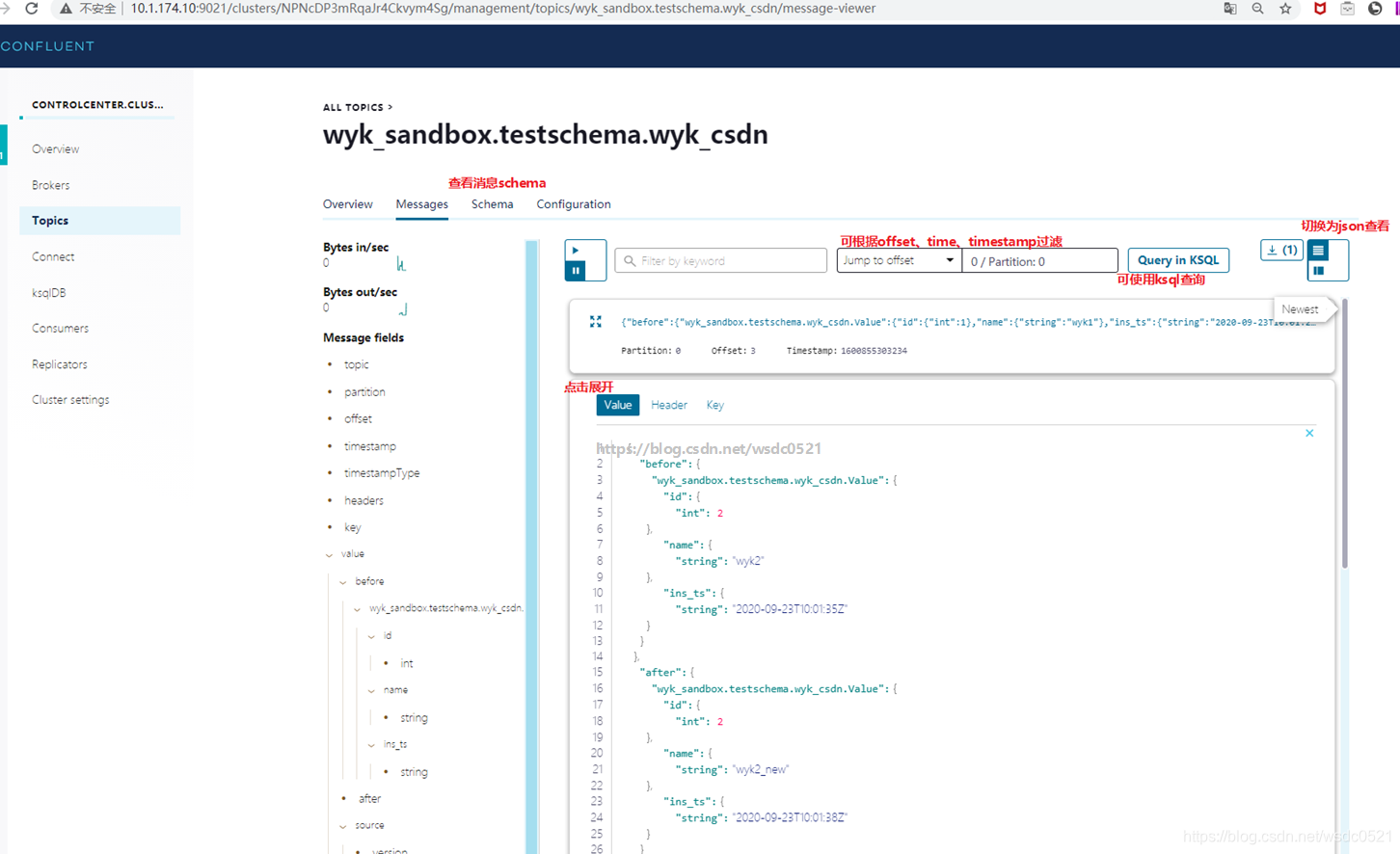

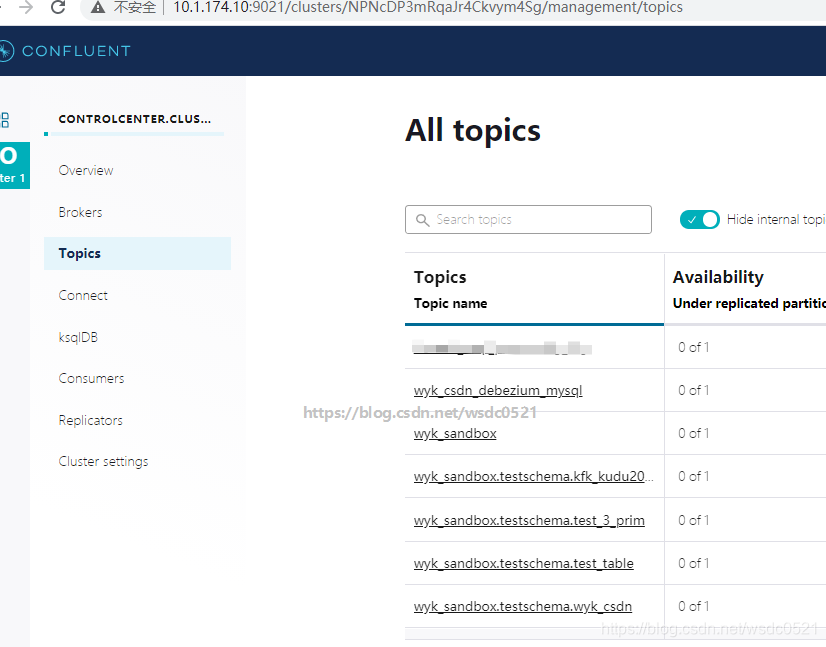

另外如果使用confluent platform，可以在control center中直接查看管理connectors以及查看topic内的数据：

尾巴

优点：

debezium支持全DDL（create/alter/rename/drop/truncate）和DML（insert/update/delete）的操作日志同步；（Maxwell不支持truncate命令同步）
支持使用数据的主键或唯一键作为消息体的key（可以根据该唯一键做Topic分区进行负载均衡）；
支持快照模式(snapshot.mode)全量同步；（Canal不支持全量，Maxwell支持bootstrap全量）
还支持多种数据源（MySQL，Oracle，Postgre，MongoDB，SqlServer，DB2，Cassandra），比Canal，Maxwell功能更强大；
社区活跃，与kafka connect配合使用如虎添翼。

缺点：
