WPF水流动画（使用转换器模拟逻辑门控制水流信号）

前言

在使用WPF绘制流程图并模拟水流动画时，往往既需要控制阀泵的开合，又要控制动画启停。倘若能够将阀泵的开合与动画播放建立逻辑关系，这样就能够让业务代码“专心”地去控制阀泵开关，而不需要处理界面的展示。

动画示例

说明：动画中蚂蚁线的显示与隐藏是通过属性绑定配合转换器实现的。

动画解析

1、示例中【进水阀】前是一直有水流信号的，因此只要【进水阀】开，阀后即显示水流动画（此动画受一个属性控制，用单值转换器【IValueConverter】即可）；

2、【进水阀】开启后，任意一个【提升泵】开启，即可出现汇入【储水池】的水流。为了与现场情况保持一致，示例中三个泵分别对应一根支管，连接到总管。水流从泵出发，通过支管流入总管，最终汇入【储水池】。

动画实现

1、水流路径处理

①当只有一个【提升泵】开启时，不用考虑路径重叠的问题，水流动画可以由一条折线来完成。

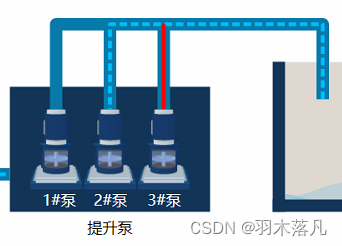

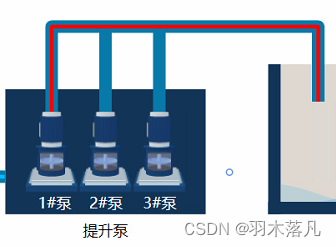

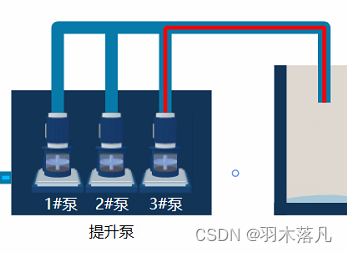

以下为单泵开启时各个泵的水流路径：

②当有多个泵开启时，只有最左边开启的泵需要绘制完整折线，其余启动泵只需绘制【支管】的水流路线。

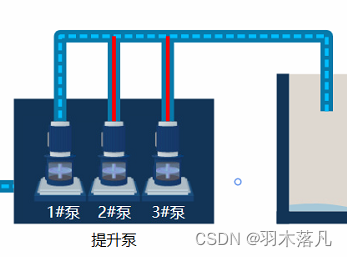

如下，三泵全开状态。【1#泵】绘制从泵到池的完整路径，【2#泵】【3#泵】只绘制支管路径：

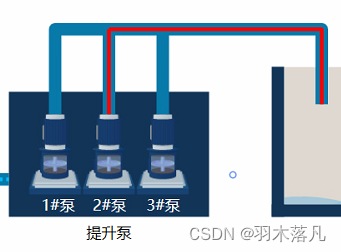

如下，只有【2#泵】【3#泵】开启。【2#泵】绘制从泵到池的完整路径，【3#泵】只绘制支管路径：

2、逻辑整理

①对于【1#泵】，以上两种情况下的动画路径是相同的。动画仅受【进水阀】和【1#泵】两个开关量的影响，可将其控制逻辑等效为【与门】。

②对于【2#泵】【3#泵】，【进水阀】和泵自身的开关信号是水流动画开启的必要条件，形成第一道【与门】。第二道门则根据实际情况决定：若左侧有任意泵开启，则仅绘制支管路径，此路径的第二道门为【或门】；若左侧泵全部关闭，则绘制泵到水池的完整路径，此路径的第二道门为【或非门】。

3、逻辑门实现

逻辑门借助多值转换器（IMultiValueConverter）来实现。

①与门

internal class AndGateToVisibilityConverter : IMultiValueConverter
{
    public object Convert(object[] values, Type targetType, object parameter, CultureInfo culture)
    {
        if (values.Any(a => !(bool)a))
        {
            return Visibility.Collapsed;
        }
        return Visibility.Visible;
    }

    public object[] ConvertBack(object value, Type[] targetTypes, object parameter, CultureInfo culture)
    {
        throw new NotImplementedException();
    }
}

 ②或门

在属性绑定中，只能使用一个转换器，所以将【与门】的逻辑整合到【或门】中，需要进行第一道【与门】判定的参数索引通过ConverterParameter传入。

internal class OrGateToVisibilityConverter : IMultiValueConverter
{
    public object Convert(object[] values, Type targetType, object parameter, CultureInfo culture)
    {
        // parameter传入的是参与第一道“与门”判定的索引，多个索引之间用逗号隔开
        List<int> andGateIndexes = parameter == null
            ? new List<int>()
            : parameter.ToString().Split(',').Select(a => System.Convert.ToInt32(a)).ToList();

        // 先进行“与门”判定
        if (andGateIndexes.Any(a => !(bool)values[a]))
        {
            return Visibility.Collapsed;
        }

        // 排除“与门”判定索引，进行“或门”判定
        for (int i = 0; i < values.Length; i++)
        {
            if (!andGateIndexes.Contains(i) && (bool)values[i])
            {
                return Visibility.Visible;
            }
        }
        return Visibility.Collapsed;
    }

    public object[] ConvertBack(object value, Type[] targetTypes, object parameter, CultureInfo culture)
    {
        throw new NotImplementedException();
    }
}

③或非门

同样将第一道【与门】判定整合到此转换器中。

internal class NOrGateToVisibilityConverter : IMultiValueConverter
{
    public object Convert(object[] values, Type targetType, object parameter, CultureInfo culture)
    {
        // parameter传入的是参与第一道“与门”判定的索引，多个索引之间用逗号隔开
        List<int> andGateIndexes = parameter == null
            ? new List<int>()
            : parameter.ToString().Split(',').Select(a => System.Convert.ToInt32(a)).ToList();

        // 先进行“与门”判定
        if (andGateIndexes.Any(a => !(bool)values[a]))
        {
            return Visibility.Collapsed;
        }

        // 排除“与门”判定索引，进行“或非门”判定
        for (int i = 0; i < values.Length; i++)
        {
            if (!andGateIndexes.Contains(i) && (bool)values[i])
            {
                return Visibility.Collapsed;
            }
        }
        return Visibility.Visible;
    }

    public object[] ConvertBack(object value, Type[] targetTypes, object parameter, CultureInfo culture)
    {
        throw new NotImplementedException();
    }
}

---

补充：

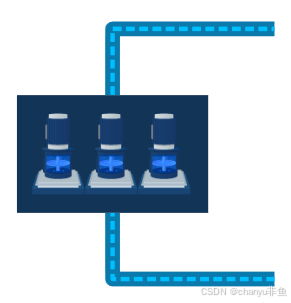

在流程图中可能遇到多个元件串并联的情况，且元件个数不固定，因此就不适合用转换器绑定的情况。如下图的并联水泵：

因此需要将整个串并联单元视为一个整体，统一输出一个信号作为下一流程动画的输入控制。关于元件组的绘制，用ItemsControl就好了，不做过多讲解。元件组数据源是对ObservableCollection的一个封装，以并联集合为例：

public class OrGateObservableCollection : ObservableCollection<ElementData<bool>>
{
    private bool m_Output;
    public bool Output
    {
        get { return m_Output; }
        set
        {
            if (m_Output != value)
            {
                m_Output = value;
                OnPropertyChanged(new System.ComponentModel.PropertyChangedEventArgs(nameof(Output)));
            }
        }
    }

    public OrGateObservableCollection()
    {
        this.CollectionChanged += OrGateObservableCollection_CollectionChanged;
    }

    private void OrGateObservableCollection_CollectionChanged(object sender, System.Collections.Specialized.NotifyCollectionChangedEventArgs e)
    {
        if (e.NewItems != null)
        {
            foreach (var item in e.NewItems)
            {
                if (item is ElementData<bool> codeElement)
                {
                    codeElement.PropertyChanged += CodeElement_PropertyChanged;
                }
            }
            CodeElement_PropertyChanged(null, null);
        }
    }

    private void CodeElement_PropertyChanged(object sender, System.ComponentModel.PropertyChangedEventArgs e)
    {
        Output = this.Any(a => a.Value);
    }
}

public class ElementData<T> : BaseEntity where T : struct
{
    private string m_Name;
    public string Name
    {
        get { return m_Name; }
        set
        {
            if (m_Name != value)
            {
                m_Name = value;
                OnPropertyChanged(nameof(Name));
            }
        }
    }

    private T m_Value;
    public T Value
    {
        get { return m_Value; }
        set
        {
            if (default(T).Equals(m_Value) || (!default(T).Equals(m_Value) && !m_Value.Equals(value)))
            {
                m_Value = value;
                OnPropertyChanged(nameof(Value));
            }
        }
    }
}

如此，并联单元输出信号只需绑定到Output即可。
