Avalonia开发实践（一）——对比WPF和Avalonia的边框渲染差异

众所周知，诸如Border、Rectangle等元素，是具有边框的。但在WPF和Avalonia中，边框的渲染机制有所不同。

如下代码，Border的边框和背景色均为黑色，并且将透明度设为0.5：

<Border Width="100" Height="40" BorderBrush="Black" BorderThickness="5" Opacity="0.5" Background="Black" CornerRadius="5"/>

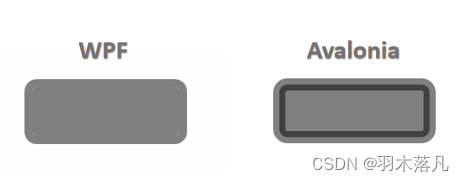

此代码在两种框架下的表现如图：

1）WPF中Border在设置透明度的情况下，颜色是整体变化无差异的，看似效果很好。但仔细观察不难发现，圆角区域边框与内容之间是有空隙的（放大后观看更为明显）。

这是由于对边缘圆角进行了平滑处理导致的，通过设置RenderOptions.EdgeMode="Aliased"可以解决缝隙问题，但圆角部分会呈现锯齿，可谓二者不可兼得。

2）Avalonia中的Border边框和内容有部分重叠，如此一来虽消除了圆角缝隙，但也导致交叠区不透明度加深，出现图中的深色内边框效果，影响观感。

总之，两种框架对边框的处理均有利有弊，在实际开发过程中只能避开缺陷。如尽量避免边框和背景色同时渲染；如要同时渲染，在Avalonia中还应注意透明度的问题。

---

后来笔者通过阅读Avalonia源码发现，Border在计算填充背景色区域的矩形范围时，新增了三种计算方式，依靠BackgroundSizing枚举值来设置：

/// <summary>
/// Defines how a background is drawn relative to its border.
/// </summary>
public enum BackgroundSizing
{
    /// <summary>
    /// The background is drawn up to the inside edge of the border.
    /// </summary>
    /// <remarks>
    /// The background will never be drawn under the border itself and will not be visible
    /// underneath the border regardless of border transparency.
    /// </remarks>
    InnerBorderEdge = 0,

    /// <summary>
    /// The background is drawn completely to the outside edge of the border.
    /// </summary>
    /// <remarks>
    /// The background will be visible underneath the border if the border has transparency.
    /// </remarks>
    OuterBorderEdge = 1,

    /// <summary>
    /// The background is drawn to the midpoint (center) of the border.
    /// </summary>
    /// <remarks>
    /// The background will be visible underneath half of the border if the border has transparency.
    /// For this reason it is not recommended to use <see cref="CenterBorder"/> if transparency is involved.
    /// <br/><br/>
    /// This value does not exist in other XAML frameworks and only exists in Avalonia for backwards compatibility
    /// with legacy code. Before <see cref="BackgroundSizing"/> was added, Avalonia would always render using this
    /// value (Skia's default).
    /// </remarks>
    CenterBorder = 2,
}

而Border默认设置的是BackgroundSizing=CenterBorder，也就是当前版本的效果，所以边框会与背景有部分重叠。目前这一版本代码还未发布，有兴趣的朋友可以研究源码自己实现一下Border的绘制。

---

Avalonia 11.1.0 版本后，已经将BackgroundSizing属性加入到Border中，这样就可以根据需要决定背景色的绘制方式了。
