【CV面试】Canny边缘检测算法与原理

首先，我们知道：

1. 边缘是图像的重要特征之一；
2. 图像边缘是数字图像的高频成分，也就是像素值变化较为剧烈的点，亮度变化比较大的点，对应图像梯度的极值；
3. 边缘检测包括一阶微分算子，例如：Prewitt算子、Sobel算子（x,y方向）；二阶微分算子，例如：Laplace算子、LoG高斯-拉普拉斯算子(Laplace of Gaussian)；还有Canny边缘检测。

后面，我们详细的学习下，canny边缘检测算法的原理，和为什么要这样做，一套究竟。文末放视频参考链接，可结合视频共同学习。

一、canny边缘检测点步骤

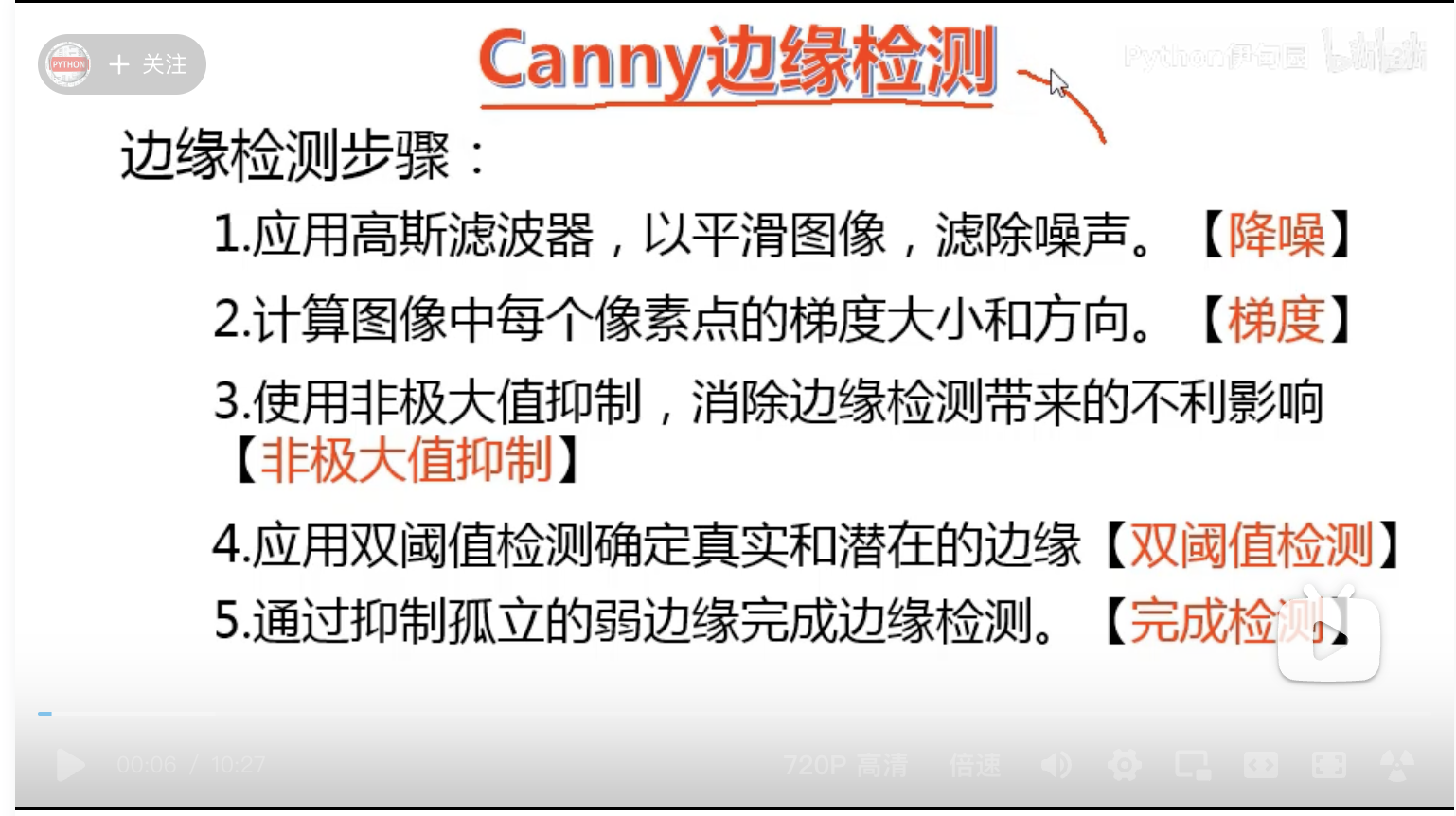

检测步骤如下：

1. 应用高斯滤波器，平滑图像，滤除噪声点（降噪，噪声点也是像素变化急剧的点，属于高频部分，提前去除，降低后续在边缘部分，引入不必要的边缘）
2. 计算图像中每个像素点的梯度大小和方向（梯度）
3. 使用非极大值抑制(Non-Maximum Suppression, NMS)，以消除边缘检测、目标检测带来的杂散响应，即对待测边缘或目标，应尽可能有唯一的准确响应（非极大值抑制）
4. 应用双阈值检测，确定真实和潜在的边缘（双阈值检测）
5. 通过抑制孤立的弱边缘，完成边缘检测。

一个个的，听着挺高大上，那一步步的，都是为啥这么干呢？下面我们一一娓娓道来

1.1、如何和为什么计算每个像素点的梯度大小和方向？

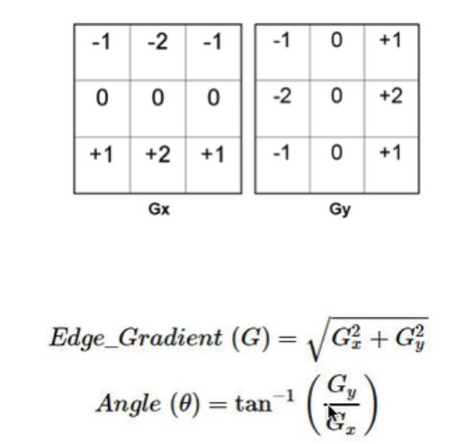

上图，是计算一个像素点的梯度大小和方向，需要用到的滤波器和计算公式，其中：

1. Gx-x方向的滤波算子（竖直方向）
2. Gy-y方向的滤波算子（水平方向）
3. G-梯度幅值大小
4. θ-梯度方向

下面，就是lena图，和经过计算得到的梯度图，左边原图，每一个点表示的是像素值，右侧的梯度图，每一个点表示的是梯度幅值。尽管表示的都是图，但是代表的意义，是不同的：

自问下，为什么我们要计算梯度的幅值和方向呢？

1. 我们前面提到，边是图像中像素值变化比较大的点，而梯度的幅值就是衡量像素变化率的大小；
2. 梯度的方向，是用来干什么呢？前面滤波器时候我们知道，过一个像素点，有很多的方向，我们要找到一个方向，是梯度变化最大的方向。因为只有在梯度方向上，是这个像素点变化最为剧烈的。

1.2、怎么还引入非极大值抑制（Non-Maximum Suppression，NMS）？

仔细观察梯度图，我们会发现：

1. 相比于原始图像，梯度图像显得简单了很多，但是大致的轮廓还是看的清楚；
2. 边缘的区域，有一种朦朦胧胧的素描感，不是棱角分明的感觉，边缘白色区域是有渐变色的。

这不是我们需要的边缘。我们希望在与白色边缘垂直的梯度方向上，只留下一个最大的像素点，将其他的像素点消除掉，置为 0。这也就是我们要引入非极大值抑制的最根本原因。

那么，问题又来了，该如何将目标像素点留下来，其他的给去除掉呢？那就用非极大值抑制。

非极大值抑制应用在边缘细化技术。渐变图像中每个像素的算法步骤是：

1. 将当前像素的边缘强度（幅值），与正梯度方向和负梯度方向上的像素的边缘强度进行比较。
2. 如果当前像素的边缘强度（幅值），与具有相同方向的掩模中的其他像素相比是最大的（即，指向y方向的像素，则将其与其上方和下方的像素进行比较，垂直轴），该值将被保留。否则，该值将被抑制。

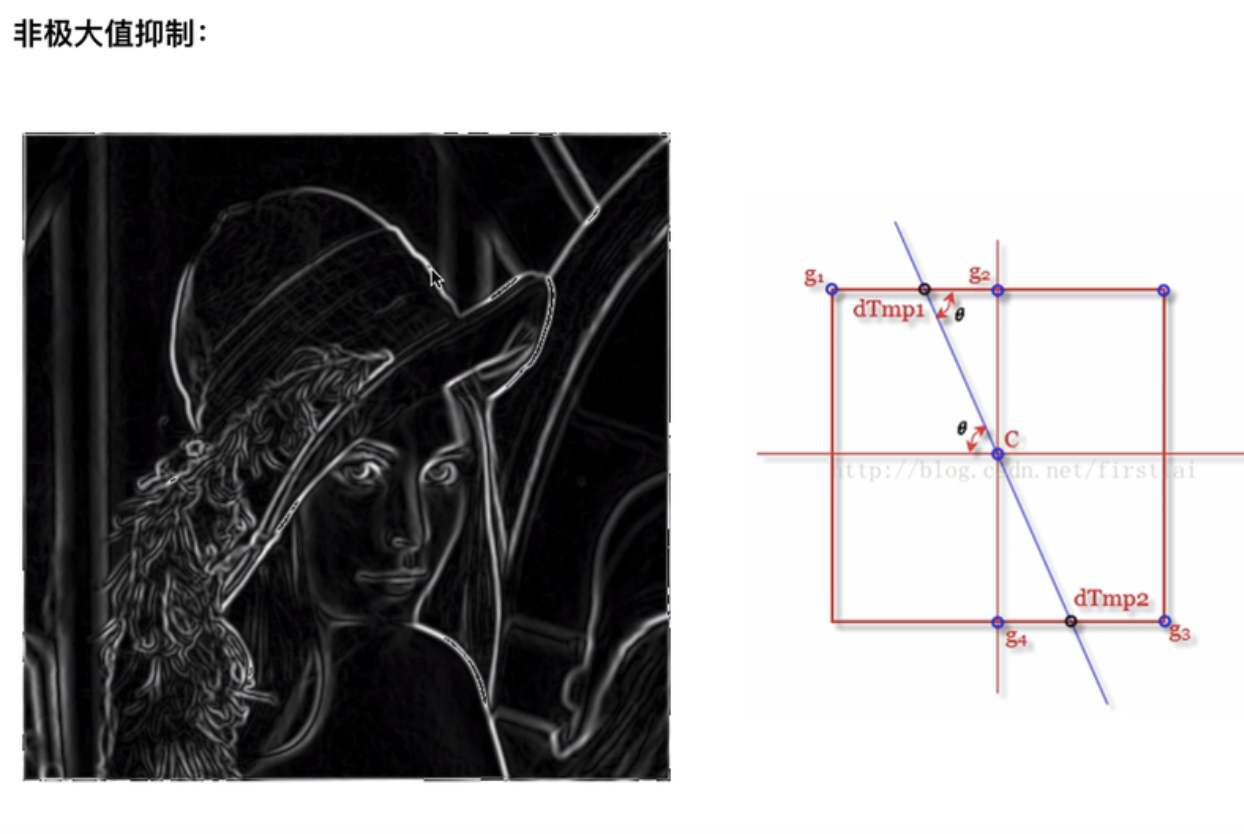

在上图右侧的示意图里面：

1. 蓝色斜线表示的就是梯度方向，其中C点恰好在像素点上，θ为梯度角；
2. 梯度方向在其他两个水平方向上面，没有落在像素点上，例如其中g1、g2上点，该点的幅值是线性插值的方式计算得到的，参与到非极大值抑制中去。

1.3、双阈值检测-边缘的连接

尽管经过非极大值抑制，使得部分非必要的点给去除了，但是还会存在部分点区域，或者点是孤立，这部分的点还需要进一步的去处掉，于是，就引入了双阈值检测。

听到双阈值，就首先肯定是有两个大小不一样的，一个小阈值minVal和一个大阈值maxVal。一般open CV建议，minVal=50，maxVal=minVal*3。那么：

1. 大与maxVal的肯定是边
2. 小于minVal的肯定不是边
3. 介于minVal和maxVal的，就是需要我们需要连接的部分。也是最复杂的部分，单独聊下过程。

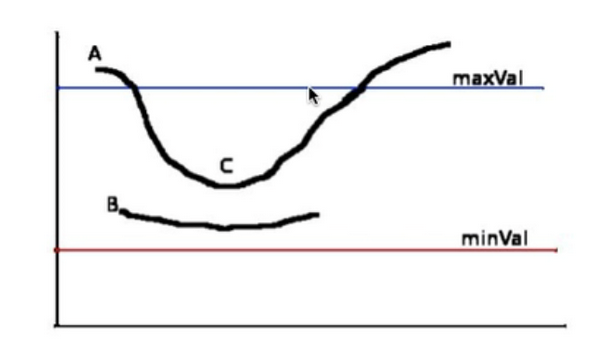

介于minVal和maxVal连接过程：

1. 首先将肯定是边的点，押入栈内；
2. 然后比较站内元素，其8邻域点各个点，是否存在；如果存在，那么这个点压入栈内；
3. 继续步骤 2的过程，直到栈空位置，这样就将潜在是边的点，全部连接到一起了。

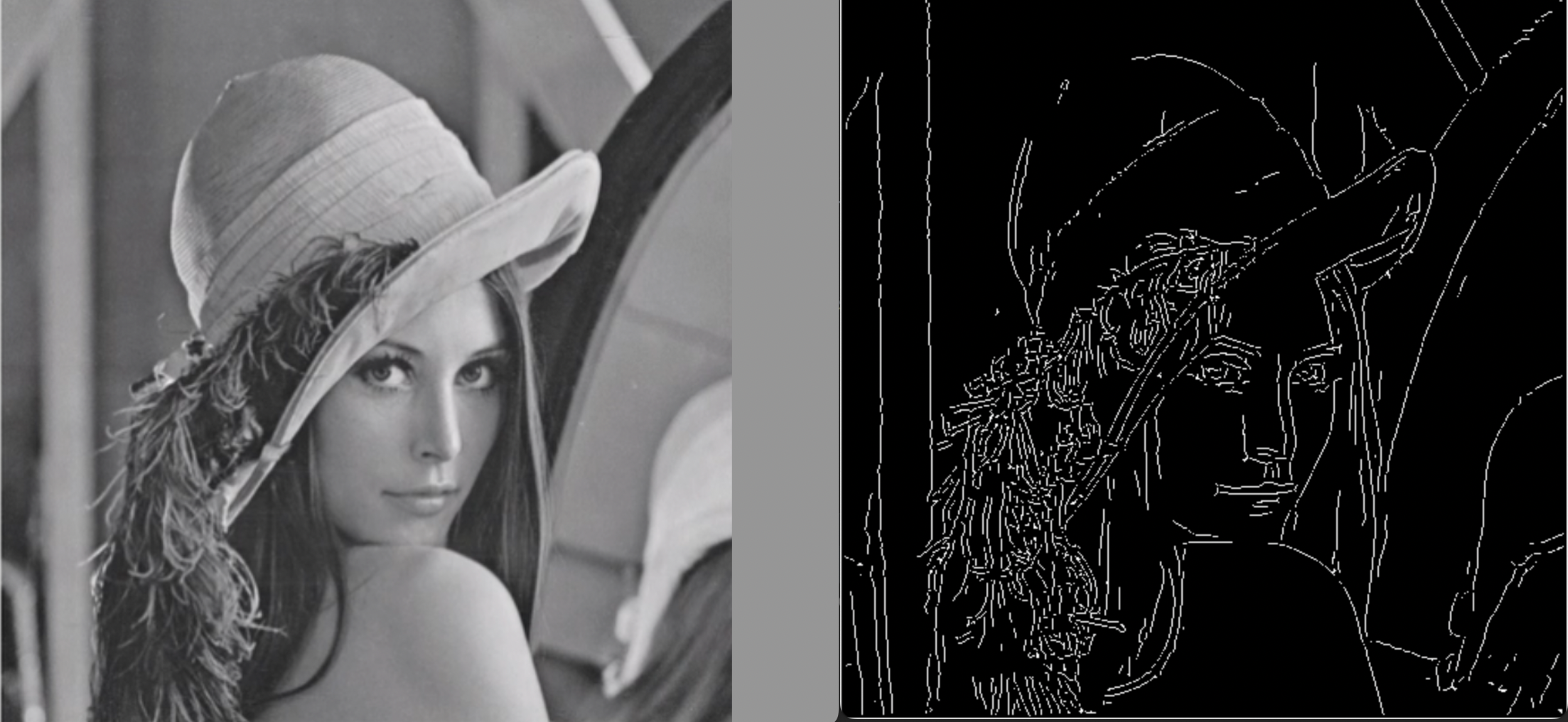

这样，就得到了最终检测结果，如下所示：

二、代码实现

从第一章节的讲解，若要实现canny边缘检测算法，那么猜测下大概需要以下这些功能：

1. 滤波，降噪，去除噪声；
2. 梯度检测，得到每个像素点的梯度大小和方向；
3. 非极大值抑制，去除部分不利梯度
4. 双阈值检测

代码详情解析部分，待进一步学习讲解。敬请期待。相信文本中肯定还是有什么不准确的地方的，欢迎小伙伴评论区指出

参考视频：

1. 视频地址1： canny edge detection（canny边缘检测）
2. 视频地址2：Canny边缘检测原理
