一、实验任务

1. 深入了解汇编指令和常用程序结构，以周期性点亮LED灯的延时函数为例，掌握

   1、通过软件多重循环软件计数的定时方法 ；

   2、通过 循环+ nop 指令的方法；

2. 掌握汇编语言用查表法完成 求平方数的程序；

3. 掌握普中单片机实验开发板的开发使用方法，在板子上完成LED周期性点灯的C程序实验。

二、具体过程

1、延时函数

（一）单重循环延时

DELAY:	MOV R7,#100    ;寄存器R7赋值100
D1:	DJNZ R7,D1    	   ;--R7，结果不为0跳转到D1继续执行，若为0跳转到下一步
RET				      ;返回函数

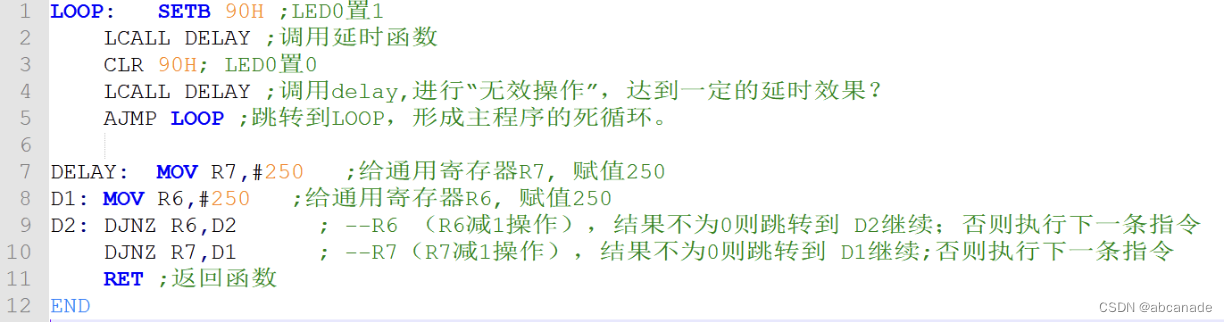

（二）多重循环延时

MOV R1,#0FEH    	;给R1赋值254
LOOP:			   ;LOOP英文为循环的意思
MOV P1,#0FEH    	;1111 1110，LED1点亮
DJNZ R1,LOOP    	;R1--，当R1=0时，跳出循环，执行下一条指令
MOV P1,#0FDH    	;1111 1101,LED1灭，LED2点亮

2 、循环+ nop 指令

NOP（No Operation）指令是一个空操作指令，它不做任何实质性的操作，只是简单地占用一个指令周期的时间。通过在循环中添加一定数量的nop指令，可以创建一个简单的延时。

MOV R1,#0FEH
LOOP:			;LOOP英文为循环的意思
MOV P1,#0FEH
DJNZ R1,LOOP
NOP
NOP
MOV P1,#0FDH

3、查表法求平方数

查表就是根据自变量x，在表格中寻找y，使y=f(x）.

查找1-9的平方代码如下：

ORG 0000H
LJMP A1
ORG 0080H
A1: NOP
    NOP
    MOV SP,#60H
	MOV DPTR,#2000H
	MOV A,#03H
	MOVC A,@A+DPTR
A2: SJMP A2
	ORG 2000H
	DB 00h,01h,04h,09h,10h,1
