【Nuvoton干货分享】LCD开发篇 2 —— N9H30 RGB彩屏硬件设计

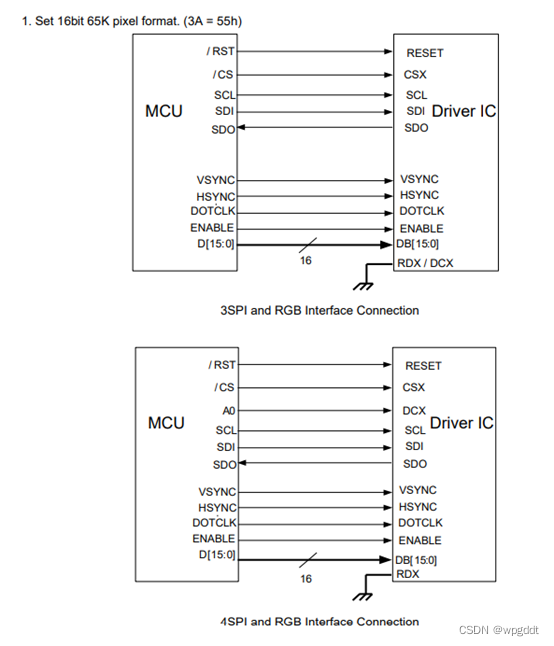

LCD硬件设计比如使用ST7796S设计，RGB565的话，LCD规格书推荐的是如下接线方式，SPI主要用于LCD彩屏初始化，可以采用3SPI或者4SPI。

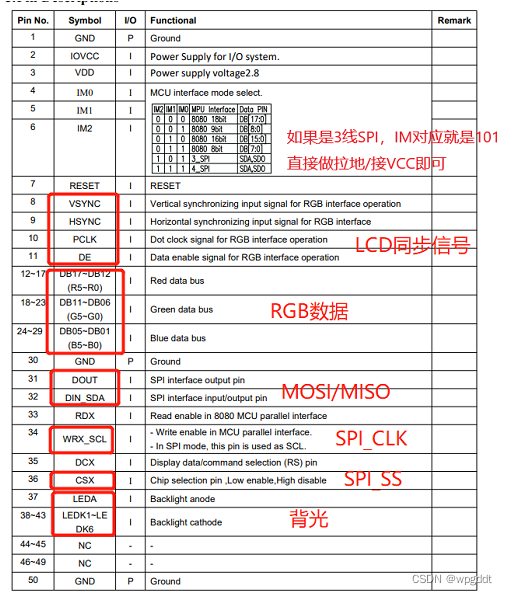

我们就先按RGB565、3SPI来分析下，需要接线包括RESET、CSX、SCL、SDI、SDO，VSYNC、HSYNC、DOTCLK、ENANBLE、D[15:0]这些脚位，可以参考如下这个管脚。

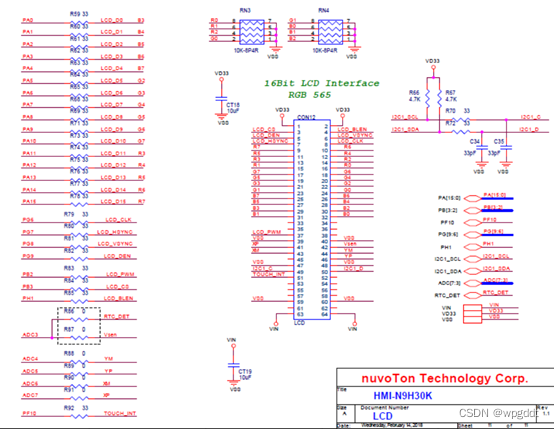

完整的原理图部分可以参考如下，这里采用的是I2C进行初始化，把这个改成SPI，其他都是一样的。
