【路灯智能直流免触电装置(控制柜)】沃思智能

路灯智能直流免触电装置说明:

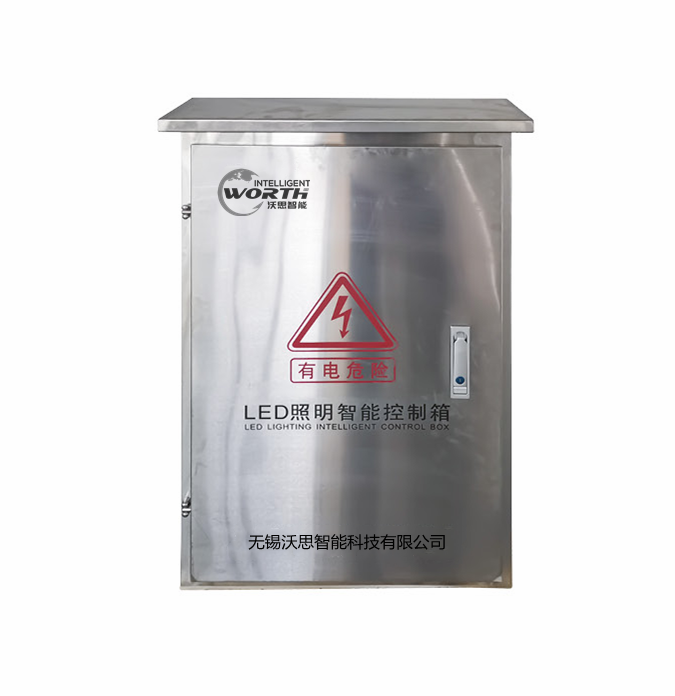

1、路灯智能直流免触电装置(控制柜)柜体用304 不锈钢制造,三相四线交流输入(AC:380/220V),悬浮直流稳压输出

（DC:200—300V无缓可谓,出厂默认260V)。

2、装置采用三相工频多脉冲隔离变压器把设备一次电路与二次电路进行电磁隔高。

3、多脉冲整流电路由两组等功率组件组战,在特殊情况下可单独输出，二组可互为备份。

4、输出电压在直流200伏至300伏之间无级可调并稳压输出,远程可进行“四遥” 操作(遥控、遥测、遥调、遥信)。

5、装置在开灯状态下,可实时检测输出回路与地之间的绝缘电阻和漏电电流,并可设置报警值和保护值,并相应进行报警和切断输出,可远

程进行“四遥” 操作(遥控、遥测、遥调、遥信)。

6、装置在关灯(输出断电)状态下,可24小时实时单独检测各输出回路与地之间的绝缘电阻和漏电电流,并可设置报警值和保护值,并相

应进行报警和切断输出,可远程进行 “四遥" 操作(遥控、遥测、遥调、遥信)。

7、每回路输出开关组件设置重合闸保护功能。

8、装置设置有过欠压、过热、过载、水浸和缺相等保护功能,可远程进行 “四遥” 操作(遥控、遥测、遥调、遥信)。并可定制项目。

9、根据用户需要还可增加单灯监控功能。

远程监控终端 CH- LD06，PLC FX-3U， 触摸屛 TK-6071IP，时控开关 ZYT15，水浸传感器 RS- SJ-NR01-2；

路灯智能直流免触电装置是专为城市照明系统设计的安全防护设备，通过悬浮直流供电技术和智能监测机制，从源头消除触电风险，同时实现高效节能与智能化管理。以下是结合最新技术实践和行业趋势的详细解析：

一、核心技术与安全机制

1. 悬浮直流供电技术

• 工作原理：系统输出 200-280V 直流高压（如 240V），不与大地直接连接，形成悬浮电位。人体单极接触时无电流回路，即使线路破损也能避免触电，安全等级远超传统交流供电。

• 绝缘监测与漏电保护：

• 实时检测线路绝缘电阻，漏电时毫秒级切断电源（响应时间≤10ms），并通过声光报警和远程通知定位故障点。

• 如浙江巨川智慧照明控制柜采用 1+1 冗余模式，支持热插拔，防护等级 IP54，确保极端环境下的稳定性。

2. 智能监测与动态控制

• 物联网与边缘计算：

• 集成 5G、LoRa 等通信模块，通过云平台实现远程 “遥控、遥测、遥信”。例如，沃思智能的装置可通过微信公众号实时查看运行数据，并接收故障预警。

• 边缘计算实现本地化决策，如文泰高速隧道的直流调光系统通过车流量检测自动调节亮度，节能率达 70%。

• 电弧故障识别：

• 采用 AI 算法分析电流波形，精准识别电弧故障并快速灭弧。丰郅 FR-AFCI-B04A 电弧保护箱通过 UL1699B 认证，支持单路故障隔离，减少发电量损失。

3. 能效优化与绿色节能

• 动态调光策略：

• 结合光照强度、车流量等数据，通过 PWM 脉宽调制技术实现精准调光。如萧山路灯改造后，夜间照明能耗降低 40% 以上。

• 文泰高速隧道的 “车来灯亮、灯随车走” 系统，在保障安全的同时，将无效照明减少 60%。

• 光储直柔一体化：

• 集成分布式光伏和储能系统，构建零碳能源微电网。例如，萧山试点项目通过光伏供电，年减排二氧化碳 11 万吨。

二、典型应用场景与案例

1. 市政道路照明

• 萧杭路改造项目：

• 采用浙江巨川 240V 悬浮直流供电系统，替换原有交流开关箱，实现三相用电平衡，避免变压器过载。

• 实时绝缘监测和漏电保护功能，彻底解决传统交流供电的雨天漏电风险，维护触电事故率降为零。

• 深圳智慧社区：

• 沃思智能的直流免触电装置结合光伏储能，实现 100% 清洁能源供电，同时支持智能断路器在 0.1 秒内切断短路电流。

2. 高速公路与隧道

• 文泰高速朝头垟隧道：

• 浙江省首条采用直流供电随车调光技术的隧道，通过车流量检测动态调节亮度，节能率达 35%-65%。

• 系统集成自检功能和抗电磁干扰设计，故障定位时间从 4 小时缩短至 20 分钟。

3. 景观与文旅照明

• 杭州运河两岸：

• 直流照明系统结合动态光效设计，通过悬浮供电提升游客安全性，同时支持智能断路器在 0.1 秒内切断短路电流。

• 光储直柔技术实现夜间照明与文化展示的高效融合。

三、行业标准与认证

• 国内标准：

• GB/T 39462-2020：明确悬浮供电、漏电保护等安全要求，适用于低压直流系统。

• GB 51309-2018：对智能照明系统的绝缘监测、快速切断等功能提出具体指标。

• 国际标准：

• IEC 61557-8：规定低压电气设备的绝缘监测方法和安全阈值。

• UL 60730-1：涵盖智能免触电装置的控制逻辑和可靠性测试。

四、技术趋势与未来发展

1. 智能化与数字化升级

• AI 算法优化：通过机器学习提升电弧和漏电识别准确率，减少误报率。2024 年行业报告指出，采用 AI 算法的智能设备占比将在 2030 年提升至 70%。

• 数字孪生技术：构建虚拟模型映射物理系统状态，实现故障溯源、寿命预测和运维优化。例如，某 10MW 储能电站通过数字孪生提前定位漏液电池，减少损失超 50 万元。

2. 材料与能效革新

• 宽禁带半导体应用：

• 氮化镓（GaN）器件提升开关频率至 2MHz 以上，降低导通损耗和设备体积。Navitas 的 GaN Safe 系列集成短路保护（350ns 响应），适用于高功率场景。

• 纳米光学透镜和高光效 LED 模组，使灯具能效提升至 95% 以上，较传统灯具节能 40%。

3. 多场景融合与政策驱动

• 车路协同与自动驾驶：

• 直流智能照明通过光信号引导车辆行驶，提升道路安全性。例如，杭州试点项目实现路灯与自动驾驶车辆的动态联动。

• 政策支持与成本优化：

• 政府通过财政补贴和税收优惠推动光储直柔技术应用。例如，某城市太阳能路灯项目通过政策补贴，投资回收期从 10 年缩短至 7 年。

五、厂商与产品推荐

• 浙江巨川：智慧照明控制柜（市政路灯改造，支持悬浮直流供电和光储协同）。

• 沃思智能：LED 照明直流免触电装置（物联网集成，支持远程控制）。

• 丰郅：FR-DCMG 直流监测器（电弧故障保护，适用于光伏和路灯系统）。

总结

路灯智能直流免触电装置通过悬浮供电、智能监测、动态调光三大核心技术，彻底解决传统交流供电的漏电风险，同时实现能源效率和智能化管理的双重突破。未来，随着 AI、物联网和光储直柔技术的深度融合，该领域将向主动预警、自修复、能源枢纽方向演进，为智慧城市和碳中和目标提供关键支撑。在选择产品时，需结合应用场景、电压等级和认证标准，优先考虑具备智能监测、快速响应和冗余保护功能的解决方案。
