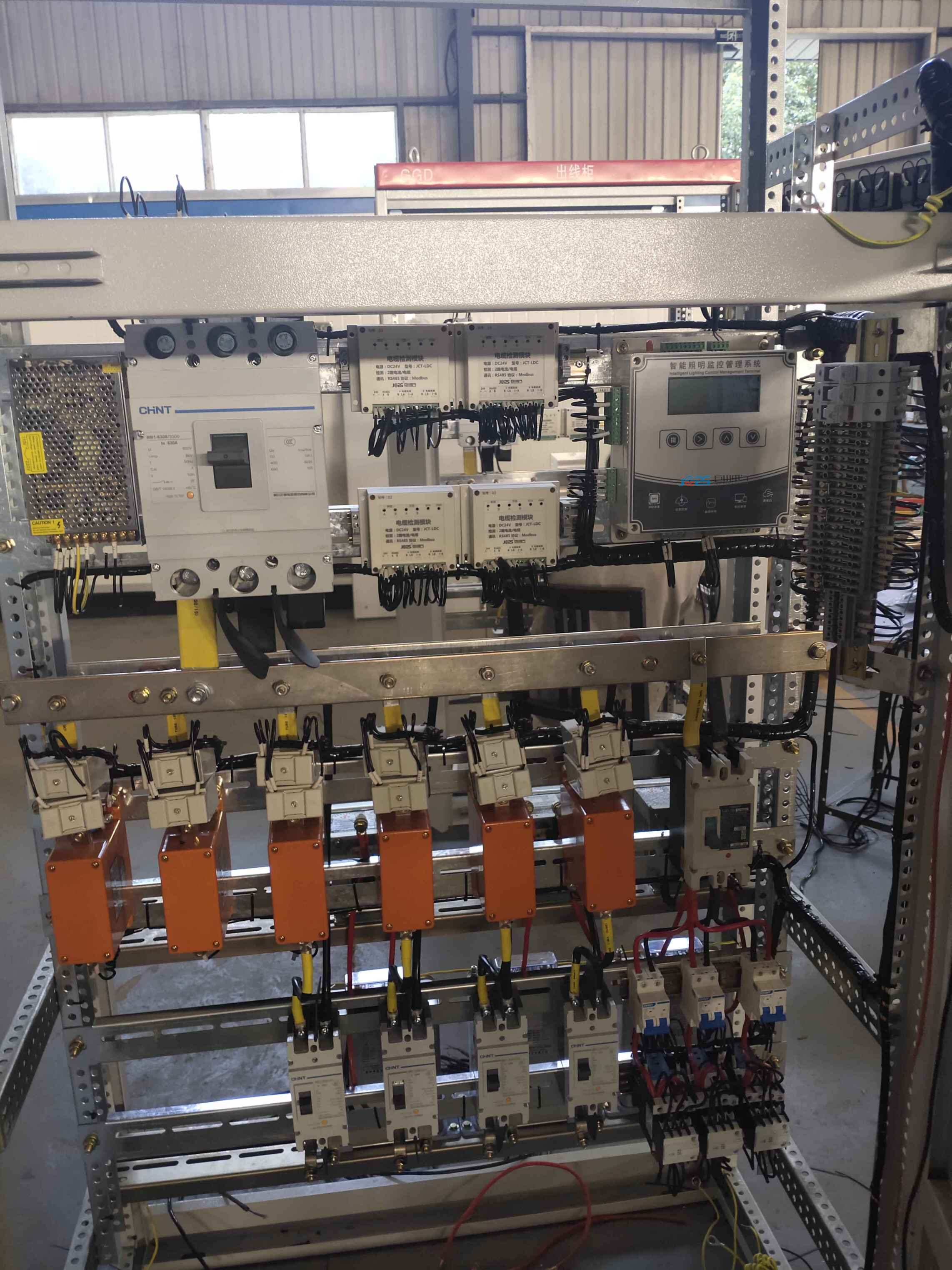

路灯照明控制柜的控制器实现远程监控和管理，核心是通过 “通信链路” 连接控制器与远程管理平台，配合控制器的本地数据采集、指令执行能力，形成 “数据上传 - 指令下发 - 状态反馈” 的闭环控制流程。具体实现逻辑可拆解为以下 4 个关键环节：

一、核心前提：控制器的本地数据采集与指令执行能力

远程监控的基础是控制器能 “感知本地状态” 并 “执行远程指令”，这依赖其内置的硬件模块和软件功能：

1. 数据采集模块

控制器通过各类传感器或接口，实时采集路灯系统的关键数据，包括：

• • 电气参数：路灯回路的电压、电流、功率、耗电量（通过电流互感器、电压采样电路实现）；

• • 环境参数：光照强度（光敏传感器）、环境温度 / 湿度（温湿度传感器）、天气状况（如雨雪传感器，部分场景）；

• • 设备状态：单灯 / 回路的开关状态、故障信息（如短路、过载、灯具损坏，通过故障检测电路识别）。

1. 指令执行模块

控制器内置继电器、调光驱动电路（如 PWM 调光、0-10V 调光）等执行元件，可接收远程指令并操作：

• • 开关控制：通断某一路灯回路或单灯电源；

• • 调光控制：调节灯具亮度（如傍晚渐亮、午夜降功率、凌晨再渐亮，实现节能）；

• • 故障处理：若检测到短路、过压等异常，可先本地触发保护（如切断回路），再同步上报远程平台。

二、关键通道：通信链路的搭建（控制器与远程平台的连接）

控制器需通过特定通信方式，将采集到的本地数据上传至远程管理平台，同时接收平台下发的控制指令。常见的通信方式分为 “有线通信” 和 “无线通信”，需根据路灯分布场景（如城市主干道、郊区、偏远地区）选择：

通信类型	常见技术方案	优势	适用场景
有线通信	以太网（TCP/IP）、RS485 总线	传输稳定、速率高、抗干扰强	路灯集中分布的区域（如城市主干道、工业园区），可利用预埋网线或总线布线
无线通信	GPRS/4G/5G（蜂窝网络）、LoRa、NB-IoT、Zigbee	无需布线、覆盖范围广、灵活部署	郊区、乡村等布线困难的区域；或单灯控制（如 LoRa/NB-IoT 支持低功耗广覆盖，适合大规模路灯联网）

• 补充说明：部分大型系统会采用 “混合通信”，例如 “区域控制器（集中器）- 单灯控制器” 的二级架构 —— 单灯控制器通过 LoRa（近距离低功耗）将数据汇总到区域集中器，集中器再通过 4G / 以太网上传至远程平台，平衡成本与覆盖效率。

三、管理核心：远程监控平台的功能实现

远程监控平台是管理人员与控制器交互的 “终端”，通常以软件形式部署（如 PC 端管理系统、手机 APP），核心功能包括：

1. 数据可视化与状态监控

• • 实时展示：以地图、列表或图表形式，显示每个路灯 / 控制柜的位置、开关状态、亮度、耗电量、环境光照等数据（如 “某路段 10 盏路灯中，2 盏亮度调至 70%，1 盏故障离线”）；

• • 历史查询：存储历史运行数据（如每日耗电量、故障记录），支持导出报表，用于能耗分析、运维统计。

1. 远程控制操作

• • 手动控制：管理人员可手动下发指令（如 “远程开启某路段路灯”“将商业区路灯亮度调至 90%”）；

• • 自动策略：支持预设控制逻辑，由平台自动下发指令（如 “光照强度低于 500lux 时开启路灯，凌晨 2 点后亮度降至 50%”“工作日与周末分别执行不同开关时间”）。

1. 故障报警与运维管理

• • 自动报警：当控制器上报故障（如灯具损坏、线路短路、控制柜过温），平台立即触发报警（弹窗、短信、APP 推送），并标注故障位置；

• • 运维派单：平台可关联运维人员信息，自动生成维修工单（含故障位置、故障类型），并跟踪维修进度，形成 “报警 - 派单 - 修复 - 闭环” 的运维流程。

四、保障机制：数据传输的安全性与稳定性

远程监控需避免数据被篡改、指令被劫持，同时确保通信不中断，核心保障措施包括：

1. 数据加密

通信过程中采用加密协议（如 TCP/IP 的 SSL/TLS 加密、LoRa 的 AES 加密），防止采集数据（如耗电量）或控制指令（如开关指令）被窃取或篡改。

1. 断点续传

若通信临时中断（如 4G 信号弱），控制器会本地缓存未上传的历史数据，待通信恢复后自动补传，避免数据丢失；同时，平台下发的指令会标记 “已接收 / 未执行”，确保指令不重复、不遗漏。

1. 本地备份与应急控制

控制器内置本地存储模块，备份预设的控制策略（如 “若远程平台失联，按本地光照传感器自动开关灯”），避免因远程通信故障导致路灯完全失控，保障基础照明功能。

总结：完整流程示例

以 “城市主干道路灯远程调光” 为例，完整实现流程如下：

1. 控制器通过光敏传感器采集到 “傍晚 18:30 光照强度降至 400lux”，并通过 4G 网络将该数据上传至远程平台；

1. 远程平台根据预设策略（“光照 < 500lux 时，路灯亮度从 0% 渐升至 100%”），向控制器下发 “亮度渐变指令”；

1. 控制器接收指令后，通过调光驱动电路控制路灯亮度，同时实时采集回路电流、功率数据，上传至平台反馈执行结果；

1. 平台在界面上显示 “该路段路灯已渐亮至 100%，当前总功率 1.2kW”，管理人员可实时查看，若需调整（如临时调亮），可手动下发新指令。

通过这一流程，实现了路灯系统的 “无人化远程管理”，既提升了运维效率，又能通过精细化控制（如调光）大幅节能。
