GPS天线的电压驻波比（VSWR）与VSWR频偏风险

原创于 2025-08-06 11:19:30 发布 · 1.3k 阅读

23 ·

CC 4.0 BY-SA版权

文章标签：

#自动驾驶 #无人机 #嵌入式硬件 #单片机

电压驻波比（VSWR）是衡量天线与传输线阻抗匹配程度的关键参数，在GPS天线设计中尤为重要。以下是其在GPS系统中的具体作用和意义：

一、VSWR的核心定义

物理含义：
当射频信号从接收机通过传输线（如馈线）传向天线时，若天线阻抗（ZAZA）与传输线特征阻抗（Z0Z0，通常为50Ω）不匹配，部分能量会被反射。
VSWR = 1+∣Γ∣1−∣Γ∣1−∣Γ∣1+∣Γ∣（ΓΓ为反射系数），理想值为1.0（完全匹配）。

二、GPS天线中VSWR的核心作用

1. 保障信号接收灵敏度

低损耗传输：
GPS卫星信号到达地面时极其微弱（约-130dBm）。若VSWR过高（如＞2.0），反射信号会导致有效辐射功率降低＞10%，直接削弱接收信号强度。
典型要求：
专业GPS天线VSWR需 ≤1.5（对应反射损耗＞14dB），确保＞95%的能量被有效辐射/接收。

2. 保护低噪声放大器（LNA）

反射波干扰：
高VSWR产生的反射波会反向进入接收机前端LNA（低噪声放大器），可能：
- 引发LNA输入端口阻抗失配，降低增益；
- 在极端情况下导致LNA自激振荡或损坏（尤其高功率发射/接收共存系统）。
解决方案：
天线VSWR优化可减少反射能量，保护敏感接收链路。

3. 维持系统稳定性

多径效应抑制：
高VSWR会加剧天线端口处的信号相位畸变，削弱天线对多径干扰（地面反射信号）的抑制能力。
频带平坦性：
VSWR在GPS工作频段内（如1575.42MHz±10MHz）需保持平稳，避免某些频点灵敏度骤降。

三、GPS天线的VSWR设计挑战

1. 宽频带匹配需求

多系统兼容：
现代GNSS天线需覆盖GPS L1/L5、Galileo E1/E5、BeiDou B1/B2等频段（1176MHz~1602MHz）。
设计目标：在>400MHz带宽内维持VSWR<1.8。

2. 小型化矛盾

陶瓷天线困境：
高介电常数陶瓷（εr>20）虽缩小尺寸，但会收窄天线带宽，增大VSWR频偏风险。
对策：采用层叠耦合结构拓展带宽（如上层贴片谐振于L1，下层耦合拓展至L5）。

3. 环境适应性

温度漂移：
车载/户外GPS天线需在-40℃~85℃保持VSWR稳定（如频偏<1%）。
材料选择：低温共烧陶瓷（LTCC）或温度补偿基板是关键。

四、VSWR的测量与优化

1. 测试方法

矢量网络分析仪（VNA）：
直接测量S11参数并换算为VSWR（VSWR=1+∣S11∣1−∣S11∣VSWR=1−∣S11∣1+∣S11∣）。
临界指标：
|S11| < -10dB（对应VSWR<1.93）为可接受，专业级要求|S11|<-14dB（VSWR<1.5）。

2. 优化手段

方法	原理	GPS应用示例
阻抗匹配网络	添加LC电路补偿电抗分量	在馈点串联电容/并联电感调谐
馈电结构优化	改变探针/耦合槽位置，调整输入阻抗	陶瓷天线中使用偏心馈电降低VSWR
多层耦合设计	利用寄生贴片层扩展带宽	上层贴片覆盖L1，下层耦合覆盖L5频段
地平面设计	增大接地面尺寸或优化形状，减少边缘效应	车载天线采用≥70mm×70mm地平面

五、实际工程中的权衡

VSWR ≠ 绝对性能：
某些小型化天线（如智能手表陶瓷天线）为压缩尺寸，可能放宽VSWR至2.0，但需通过高增益LNA补偿接收灵敏度。
系统级优化：
若天线VSWR偏高，可通过在接收机前端增加隔离器抑制反射（代价：增加成本和插损）。

总结：GPS天线为何严控VSWR？

核心价值：在微弱信号（-130dBm）和复杂环境中，低VSWR（≤1.5）是保障信号高效传输、接收机稳定运行的基础。
设计本质：通过阻抗匹配最大化能量传输效率，避免反射损耗吞噬本已微弱的卫星信号，同时保护前端电子器件。
工程口诀：“高灵敏度始于低驻波” —— 这是GPS天线设计的黄金准则之一。

在GPS天线设计中，VSWR频偏风险是指由于环境变化（温度、湿度、机械应力等）或材料特性不稳定，导致天线实际工作频点偏移设计目标频率，进而引起电压驻波比（VSWR）急剧恶化的现象。这种风险直接影响GPS信号接收的可靠性和灵敏度，尤其在严苛环境应用（如车载、工业设备）中需重点防控。以下是其关键机制与应对策略：

一、VSWR频偏的产生机制

1. 温度漂移（主导因素）

材料介电常数（εr）温漂：
陶瓷基板（如BaTiO₃基陶瓷）的εr随温度变化（典型值：+100ppm/℃），导致天线谐振频率（frfr）偏移：
Δfr≈−fr2⋅ΔϵrϵrΔfr≈−2fr⋅ϵrΔϵr
示例：
若陶瓷εr=40，温漂系数+150ppm/℃，GPS L1频点（1575.42MHz）在温度升高60℃时：
Δϵr=40×150×10−6×60=0.36Δϵr=40×150×10−6×60=0.36 → Δfr≈−18.9MHzΔfr≈−18.9MHz
结果：VSWR在目标频点可能从1.5升至＞3.0。

2. 机械形变

热膨胀/振动应力：
天线结构（如贴片尺寸、馈电点位置）因温度膨胀系数（CTE）不匹配或振动发生微米级形变，改变电磁场分布。

3. 材料老化

陶瓷烧结缺陷：
长期高温高湿环境中，陶瓷内部气孔或银电极氧化导致εr缓慢漂移（常见于低成本LTCC）。

二、GPS天线频偏风险的严重后果

失效模式	对系统的影响	典型场景
接收灵敏度下降	VSWR恶化 → 信号反射损耗增加 → 有效辐射功率降低 >20%	卫星信号弱时定位漂移
多频段失锁	频偏超出接收机跟踪带宽（通常±5MHz）→ 卫星失锁	多系统（GPS/Galileo）切换失败
LNA工作点偏移	反射波干扰导致LNA增益波动或噪声系数恶化	定位精度从米级降至十米级
整机功耗上升	失配能量转化为热耗散 → 接收机需提高发射功率补偿	物联网设备电池续航缩短

三、关键防控技术

1. 材料级优化

低温漂陶瓷基板：
选用εr温漂系数接近0的材料（如TiO₂-MgO系陶瓷，温漂±10ppm/℃）。
高端方案：Al₂O₃+玻璃复合基板（εr=9.4, 温漂-30ppm/℃）。
温度补偿结构：
在多层陶瓷中设计“反向温漂层”，利用不同材料温漂特性抵消（如正温漂层+负温漂层）。

2. 结构设计冗余

宽带化设计：
拓展天线-3dB带宽至目标频段的120%（如GPS L1需覆盖1560~1590MHz），预留频偏容限。
方法：层叠耦合贴片、加载U型槽。
抗形变加固：
采用Monolithic陶瓷体（HTCC）替代层压结构，CTE匹配金属馈电引脚（如合金Kovar）。

3. 电路补偿

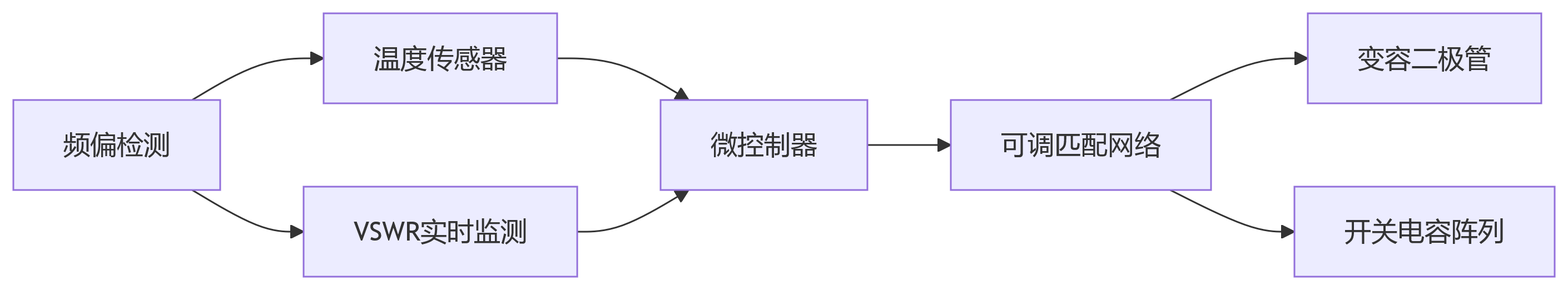

动态调谐：
根据温度反馈自动调整匹配网络参数（如变容二极管偏压），将VSWR控制在＜2.0。

4. 工艺控制

共烧电极匹配：
确保陶瓷生胚与银浆电极的收缩率一致（烧结收缩率差异＜0.2%）。
气密封装：
金属化陶瓷外壳填充氮气，阻断湿气渗透（湿度影响εr可达2%）。

四、验证方法与标准

1. 高低温循环测试

条件：-40℃ → +85℃（速率5℃/min），循环100次。
合格标准：
- 谐振频偏 ≤ ±1.0MHz（-40℃~+25℃）
- 谐振频偏 ≤ ±1.5MHz（+25℃~+85℃）
- VSWR在1575.42MHz处始终＜1.8

2. 加速老化测试

条件：85℃/85%RH，持续1000小时。
失效判据：VSWR恶化量＞0.3 或频偏＞2MHz。

五、工程取舍建议

场景	可接受频偏范围	推荐技术路线
消费电子（智能手表）	±5MHz	低成本LTCC+宽带设计
车载前装T-BOX	±1.5MHz	HTCC+温度补偿层
高精度测绘终端	±0.5MHz	动态调谐+气密封装
