WIFI RF 相关的频偏调试以及天线调试

1，频率误差（Frequency Error）

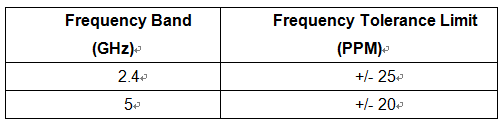

频率误差（Frequency Error）：表征射频信号偏离该信号所处信道中心频率的大小，单位PPM。频偏误差要求范围如下表。

频偏越小越好。PPM的计算公式如下：

http://file.elecfans.com/web1/M00/56/44/o4YBAFs9j3GAPHnZAAAE44nw2DM498.png



问题：

我们ESP8089认证测试的时候频偏测试超了。需要修改哪些呢。

测试频率点在2.411865385GHz   宣称点：2.412GHz

频率偏移计算：{（2.412GHz-2.411865385GHz）÷2.412GHz } × 10的6次方 > ±50%ppm



答： 在实际设计中，影响频偏的因素有晶体及晶体负载电容的选型；
