卷积神经网络CNN结构及TensorFlow实现



目录

一、卷积神经网络CNN的结构

1、卷积层CONV

 2、池化层POOL

3、全连接层FC

4、CNN常见架构

二、使用tensorflow Estimator构建CNN MNIST分类器

1、CNN模型函数

2、训练和评估CNN分类器

---

一、卷积神经网络CNN的结构

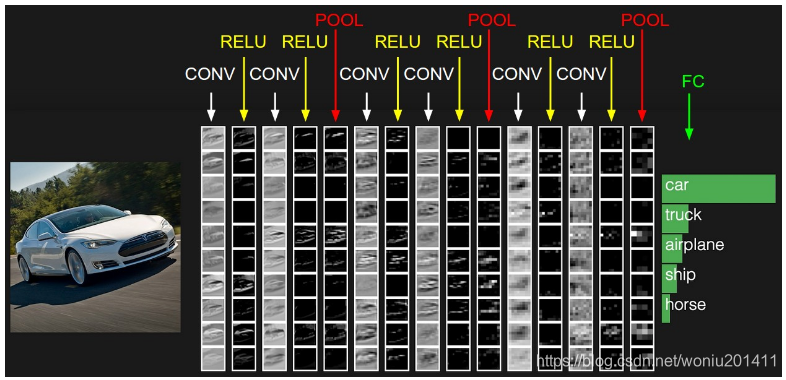

卷积神经网络通常包含卷积层、池化层和全连接层，下面是利用CNN对图片分类的结构图示例：

1、卷积层CONV

       将指定数量的卷积过滤器应用于图像。对于每个子区域，该层会执行一组数学运算，以在输出特征图中生成单个值。然后卷积层通常会向输出应用RELU激活函数，以便在模型中引入非线性规律。

过滤器：

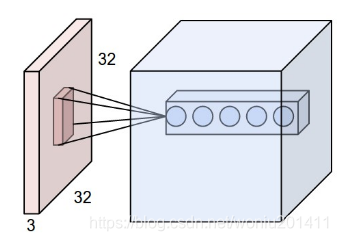

     获取输入网络层局部区域（包含输入网络层所有深度区域）的某方面特征，过滤器移动覆盖上层网络的所有区域，输入网络层相同深度的数据共享同一个过滤器。如下图所示，红色局部区域，通过一个过滤器，对应一个（下一网络层）蓝色神经元，五个神经元代表应用了五个过滤器，分别获取了五个方面的特征。输入层32*32*3，过滤器的大小为5*5，每一个神经元参数个数为5*5*3+1。

输出层：

    输出层长、宽计算 = (W-F+2P)/S+1

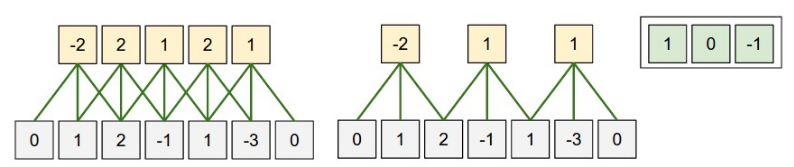

    W为输入层大小，F为过滤器大小，P为0填充维度，S为滑动步长。以下图为例，只展示一维数据，输入层为5*5（W），过滤层为3*3(F)，0填充维度为1(P)。若步长为1(S)，输出层为5*5；若步长为2，输出层为3*3。其中[1,0,-1]是过滤器权重。

输出层深度 = 过滤器个数

卷积层的计算过程：

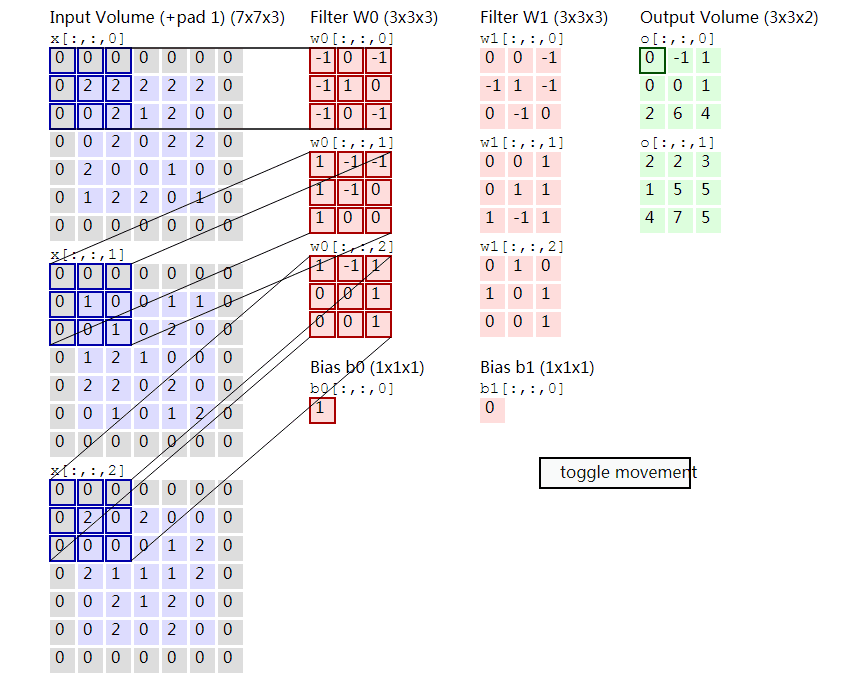

下图是一个卷积层计算过程，输入层为5*5*3，0填充维度为1，过滤器大小为3*3，移动步长为2，过滤器个数为2个，输出层维度为3*3*2 ( (5+2*1-3)/2+1=3 )。

卷积神经网络与传统神经网络的区别在于相邻两层的连接方式，卷积神经网络为局部连接，传统神经网络为全连接。卷积层涉及的参数个数为（3*3*3+1）*2=56；如果为传统神经网络，输入层元素个数为147，输出层元素个数为18，采用全连接，参数个数为（147+1）*18=2664。

 2、池化层POOL

对卷积层提取的图像数据进行向下采样，以降低特征图的维度，从而减少参数个数以及缩短处理时间。

过滤器：
