matlab实现VMD去噪、SVD去噪,代码详解

matlab VMD分解详解 VMD(变分模态分解)是一种全新的信号分解方法,可以将信号分解成多个模态分量,每个模态分量代表着信号中不同的振动模式。总之,VMD分解是一种非常实用的信号分解方法,能够帮助我们理解信号中不同的振动分量,并进一步分析其特征和应用价值。值得注意的是,不同的分解结果可能会导致不同的分析结果,因此需要进行多次分解并分析平均结果。下面的代码将计算分解后的各个 VMD 分量的功率谱,并计算各个分量的带宽范围的中心位置。但是,在进行分解之前,需要将需要分析的信号加载到MATLAB工作区,并创建VMD对象。 阅读详情
AI摘要

本期作者详细讲解MATLAB自带的vmd、svd分解函数的使用方法,包括函数输入输出、示例展示,还介绍了如何画模态分解图。同时说明了VMD和SVD的去噪方法,如VMD去噪是去除残余分量后重构信号,SVD则是常见的奇异值分解。

为了更好的利用MATLAB自带的vmd、svd函数,本期作者将详细讲解一下MATLAB自带的这两个分解函数如何使用,以及如何画漂亮的模态分解图。

VMD详解

首先给出官方vmd函数的调用格式。

[imf,residual,info] = vmd(x)

函数的输入:

这里的x是待分解的信号,一行或者一列都可以!

函数的输出:

第一个参数位置--imf:vmd分解得到的IMF分量。

第二个参数位置--residual:残余分量,残差表示原始信号x中未被vmd分解的部分。

第三个参数位置--info,是一个结构体,包含以下信息:

ExitFlag——终止标志。值0表示算法在达到最大迭代次数时停止。值为1表示算法在满足绝对和相对公差时停止。

CentralFrequencies——IMF的中心频率。

NumIterations——迭代总数。

AbsoluteImprovement——在最后两次迭代之间,IMF收敛的均方绝对改进。

RelativeImprovement——在最后两次迭代之间,IMF收敛的平均相对改进。

LagrangeMultiplier ——上一次迭代时的频域拉格朗日乘数。

示例:

以西储大学轴承故障的105.mat为例,进行vmd分解展示。代码如下:

clc
clear
fs=12000;%采样频率
Ts=1/fs;%采样周期
L=2000;%采样点数
t=(0:L-1)*Ts;%时间序列
%----------------导入内圈故障的数据-----------------------------------------
load 105.mat
X = X105_DE_time(1:L); %这里可以选取DE(驱动端加速度)、FE(风扇端加速度)、BA(基座加速度),直接更改变量名,挑选一种即可。
[imf,residual,info] = vmd(X);

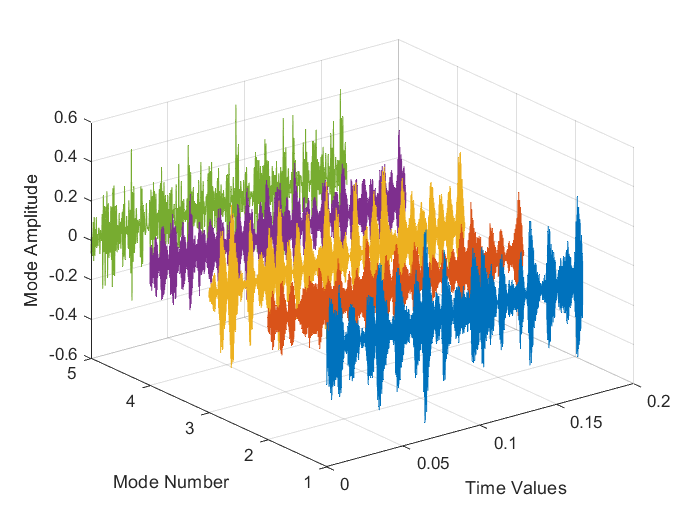

figure(1);
[p,q] = ndgrid(t,1:size(imf,2));
plot3(p,q,imf)
grid on
xlabel('Time Values')
ylabel('Mode Number')
zlabel('Mode Amplitude')


还可以指定vmd的模态分解数和惩罚因子:

[imf,residual,info] = vmd(X,'NumIMF',6,'PenaltyFactor',2500,')

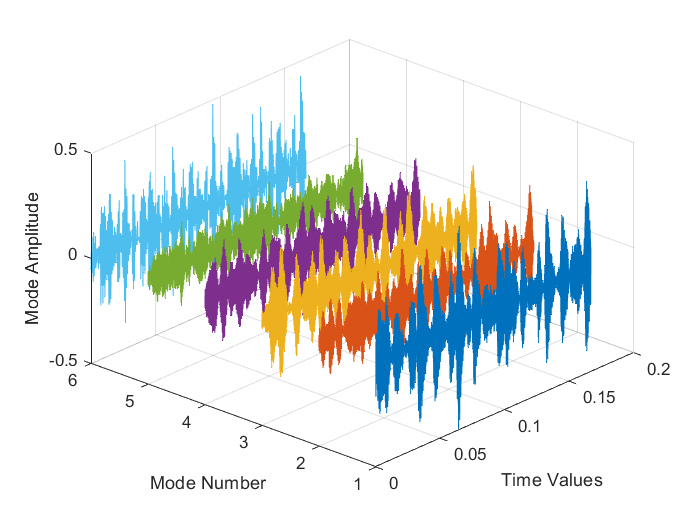

可以看到,模态分解数变成了6个。

当分解模态数较多的时候,还可以这样画图:

clc
clear
fs=12000;%采样频率
Ts=1/fs;%采样周期
L=2000;%采样点数
t=(0:L-1)*Ts;%时间序列
%----------------导入内圈故障的数据-----------------------------------------
load 105.mat
X = X105_DE_time(1:L); %这里可以选取DE(驱动端加速度)、FE(风扇端加速度)、BA(基座加速度),直接更改变量名,挑选一种即可。
[imf,residual] = vmd(X,'NumIMF',9);
t1 = tiledlayout(3,3,TileSpacing="compact",Padding="compact");
for n = 1:9
    ax(n) = nexttile(t1);
    plot(t,imf(:,n)')
    xlim([t(1) t(end)])
    txt = ["IMF",num2str(n)];
    title(txt)
    xlabel("Time (s)")
end
title(t1,"Variational Mode Decomposition")

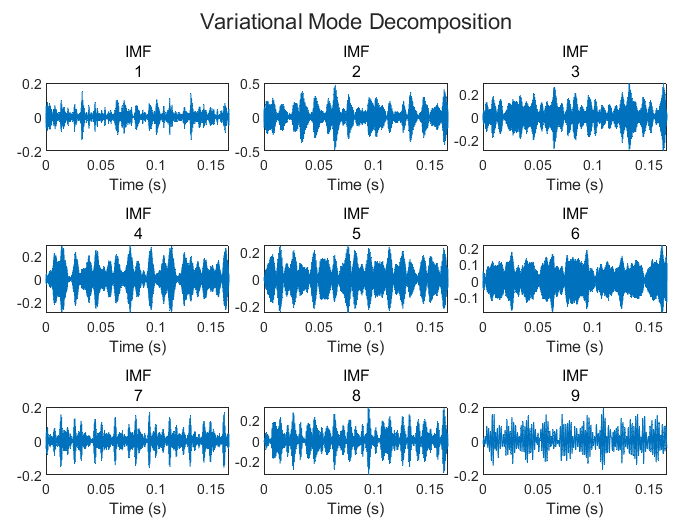

结果如下:


VMD去噪

对分解的信号去除残余分量,然后进行重构,即为去噪,代码如下:

cleanX = sum(imf(:,2:8),2);
figure
plot(t,X,t,cleanX)
legend("Original X","Clean X")
xlabel("Time (s)")
ylabel("Signal")

这里选用IMF2-IMF8进行相加,丢弃了IMF1和IMF9。为什么要这么做呢,以下MATLAB官方文档给出的解释:

第一种模式包含最多的噪声,第二种模式是以重要特征的频率振荡。通过对除第一个和最后一个VMD模式之外的所有模式求和来构建干净的X信号,从而丢弃低频基线振荡和大部分高频噪声。

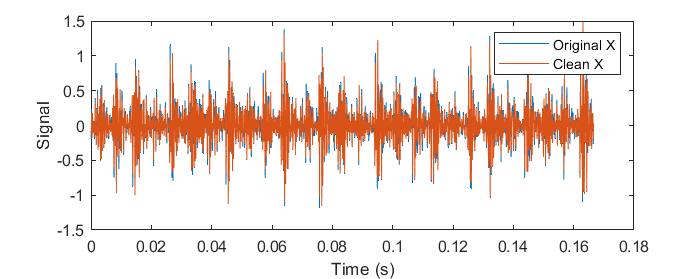

结果如下:


105.mat下载地址:https://pan.baidu.com/s/1UX0dgLrW6SpjPFhML-OQeQ?pwd=puz2


SVD去噪

SVD就是常见的奇异值分解,也算是一个古老的分解方法了。MATLAB官方关于svd的调用方法如下:

[U,S,V]=svd(A)

参数说明:A:要进行SVD分解的矩阵,且A不必为方阵。

U、S、V为返回的SVD分解的结果:

  • U:A的奇异向量组成的矩阵,AA’的正交单位特征向量组成U;

  • S:对角矩阵,对角元素是A的奇异值,非负且按降序排列;

  • V:A的奇异向量组成的矩阵,A’A的正交单位特征向量组成V。

SVD去噪:同样以105.mat为例:

clear
clc
load 105.mat
L=2000; %采样点数
y = X105_DE_time(1:L); %这里可以选取DE(驱动端加速度)、FE(风扇端加速度)、BA(基座加速度),直接更改变量名,挑选一种即可。
n=40;
%=============================
%==== 奇异值分解 ====
for i=1:L/2+1
t=i:i+L/2-1;
for j=1:L/2
A(j,i)=y(t(j)); %把一维信号重构为矩阵做奇异值分解
end
end
[U,S,V] = svd(A);
%=============================
%==== 重构信号 =====
X=zeros(size(A));
for i=1:n  %选取前n个大奇异值
X=X+U(:,i)*S(i,i)*V(:,i)';
end
JG=zeros(1,L);
for i=1:L
a=0;m=0;
for j1=1:L/2
for j2=1:L/2+1
if i+1==j1+j2
a=a+X(j1,j2); %把矩阵重构回一维信号
m=m+1;
end
end
end
JG(i)=a/m;
end
% JG(L/2+1:end)=X(:,end);
figure
fs=12000;%采样频率
Ts=1/fs;%采样周期
L=2000;%采样点数
t=(0:L-1)*Ts;%时间序列

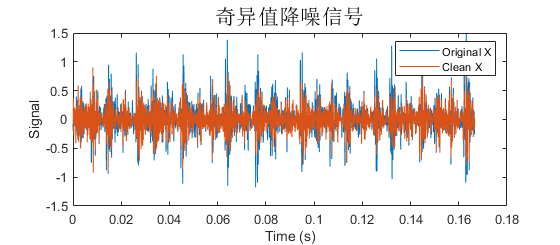

plot(t,y,t,JG)
legend("Original X","Clean X")
xlabel("Time (s)")
ylabel("Signal")
title('奇异值降噪信号','FontSize',16)
%set(gca,’linewidth’,1.5);
set(gcf,'color','w')


105.mat下载地址:https://pan.baidu.com/s/1UX0dgLrW6SpjPFhML-OQeQ?pwd=puz2
