PAM信号可以说是最简单的数字通信信号，很多理论最初都是由该信号的表达式推导得到并进行拓展的，纵观各类数字信号的表达式，或多或少都有PAM信号的“影子”，也就是说PAM信号相关的理论知识是最基本的，很有必要搞清楚，本博客主要讨论PAM基带信号的功率谱的原理及推导过程，以教材为主线，对疑难步骤进行补充推导解释。

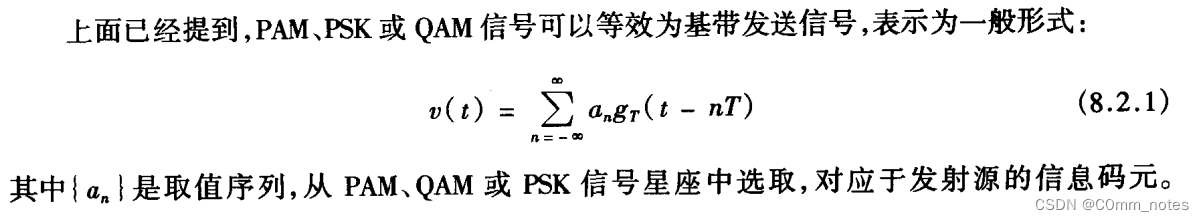

PAM信号的表达式

在这里插入图片描述
在这里插入图片描述

【思路】

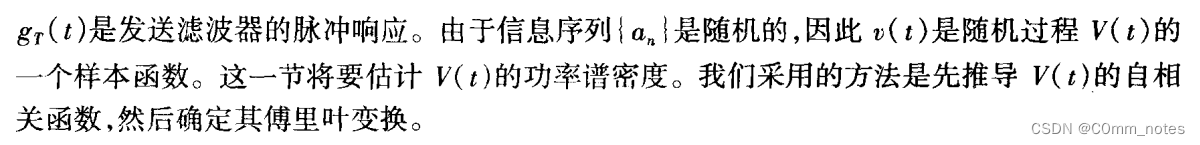

首先推导自相关函数，然后进行傅里叶变换得到功率谱。

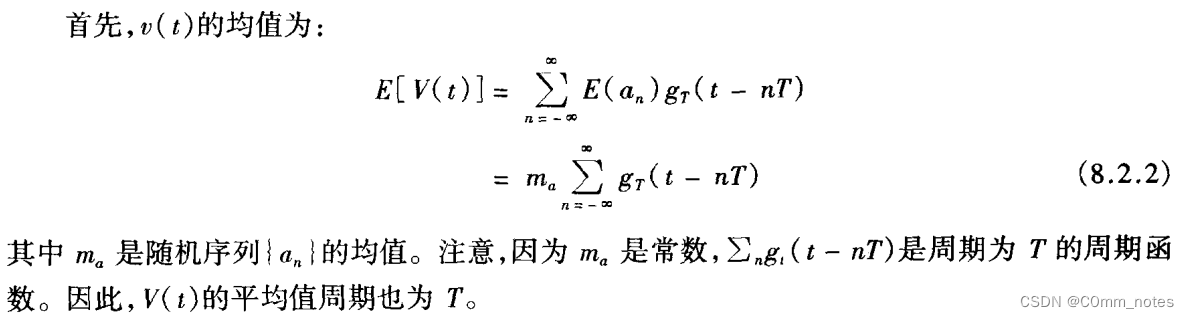

均值

在这里插入图片描述

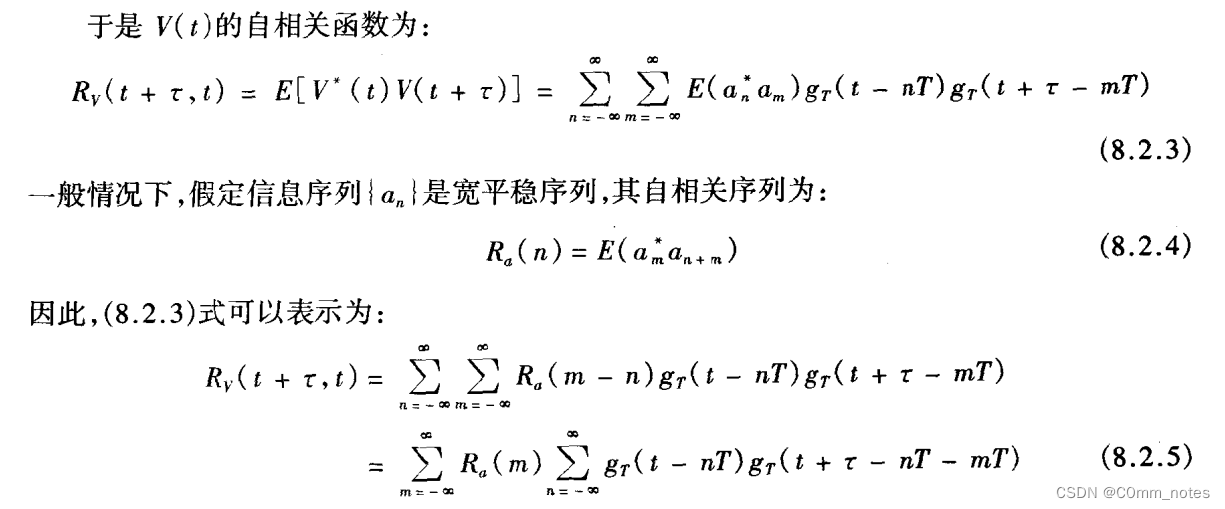

自相关函数

在这里插入图片描述

【要点】

了解本专栏 订阅专栏 解锁全文
