【定时同步系列4】QPSK调制+OM定时(FFT实现及频域补偿)+信号分段处理+误码率曲线之MATLAB仿真(复信号模型)

已于 2023-01-11 12:50:22 修改
阅读量2k 收藏 7
点赞数 3
CC 4.0 BY-SA版权
分类专栏： 调制解调算法基础 文章标签： matlab 定时同步 频域补偿 符号同步 位同步
于 2021-09-09 13:45:51 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/wlwdecs_dn/article/details/120172659
该博客介绍了QPSK调制信号的MATLAB仿真，包括使用FFT实现的定时同步算法和频域补偿。通过误码率曲线分析了补偿前后的性能差异，并探讨了同步后星座图的不理想情况。同时，提到了O&M算法的原理和之前系列博客的相关内容。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

公z号【逆向通信猿】更精彩！！！

重要声明：为防止爬虫和盗版贩卖，文章中的核心代码和数据集可凭【优快云订阅截图或公z号付费截图】私信免费领取，一律不认其他渠道付费截图！

仿真结果

对于QPSK调制，仿真结果如下：
在这里插入图片描述

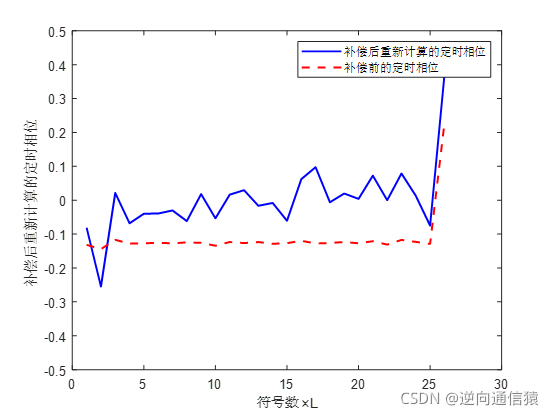

**分析：**可以看出，补偿前的定时相位约为-0.1，补偿后的相位在0附近波动，但由于没有进行环路滤波（可采用卡尔曼滤波器），所以波动很大，这也导致了后续解调结果不理想，实际中必须加入滤波器。
在这里插入图片描述

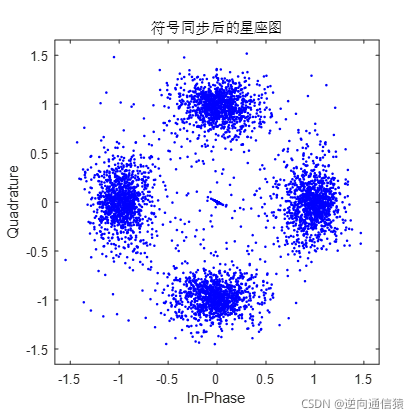

可以看出，同步后的星座图并不理想，散点很多，故误码率也将会很高。

误码率曲线图
