博途1200与昆仑通态MCGS仿真测试记录

在没有PLC和触摸屏实物设备的情况下，使用昆仑通态触摸屏（MCGS）和博途S7-1200编程软件进行纯仿真联调。本文为个人学习记录，并分享给需要的同学，共同学习进步。

使用软件

1、博图TIA Portal V17 + S7-PLCSIM V17；

2、昆仑通态MCGS Pro 3.3.6.6354；

3、通信联结软件：Nettoplcsim-S7o-v-1-2-5-0；

仿真内容

编写起保停电路，触摸屏绘制启动按钮、停止按钮、输出按钮，PLC编写启动保持停止程序。开启仿真后，能通过触摸屏按下相应按钮，实现相应功能。

程序、软件设置

博图

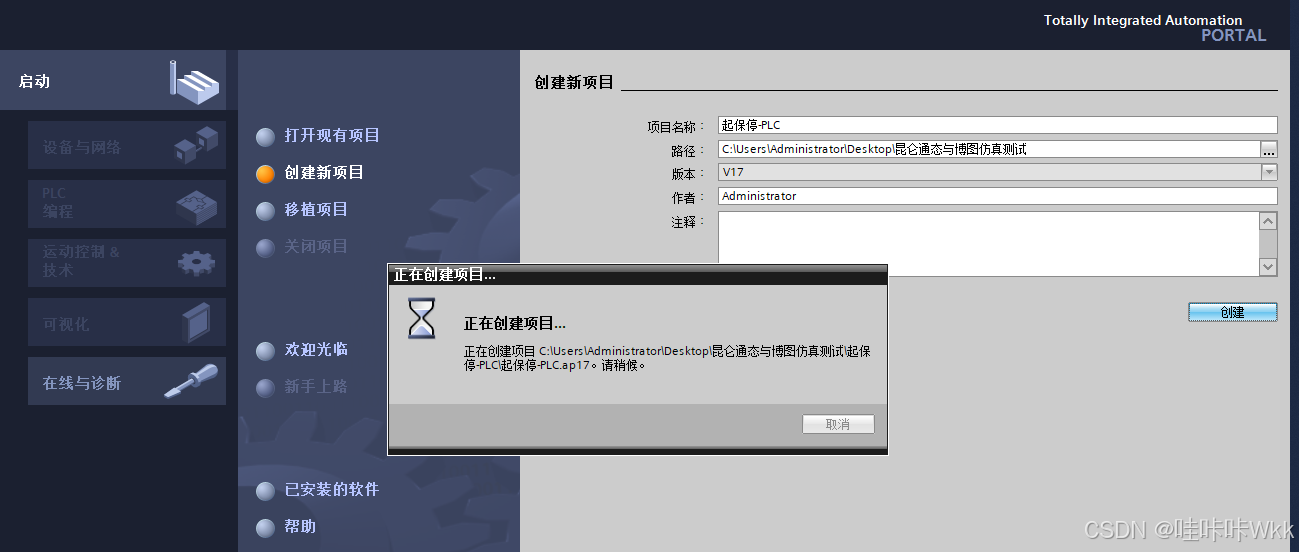

1、打开博图软件，创建新项目并命名为：起保停-PLC。

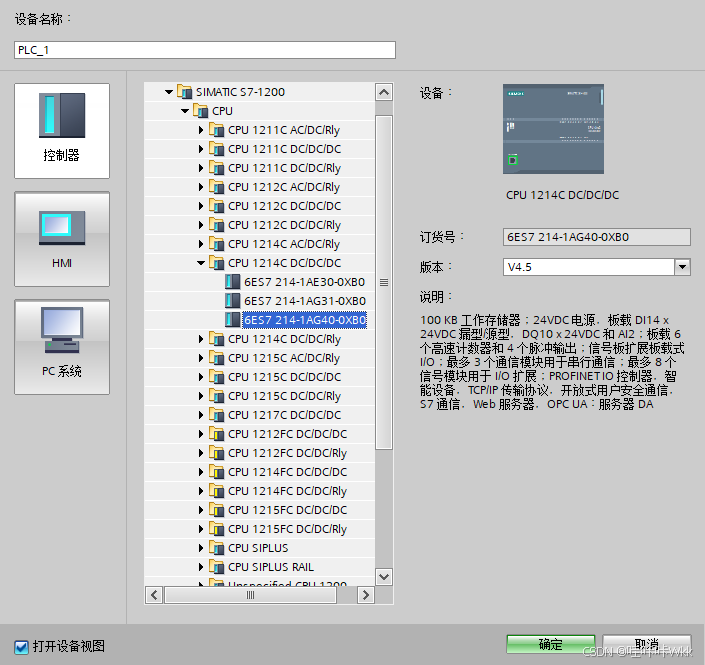

2、打开项目视图，添加PLC。

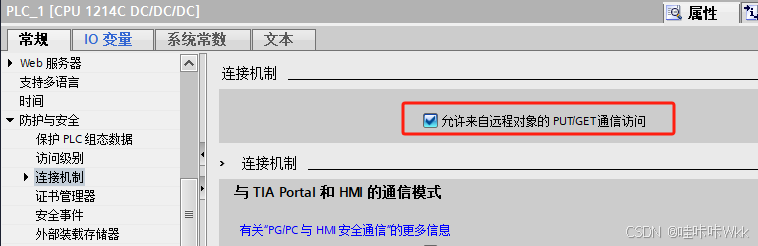

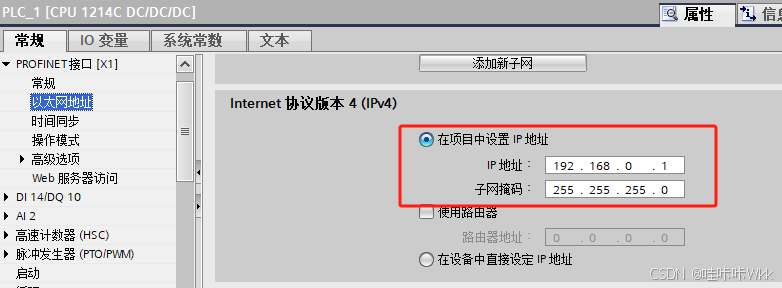

3、设置PLC的IP地址为192.168.0.1，并修改连接机制。

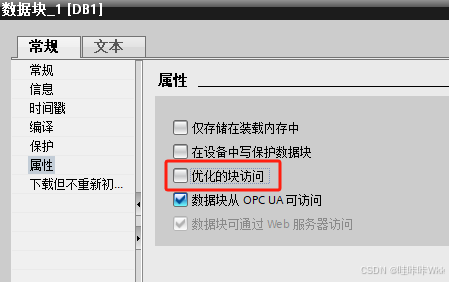

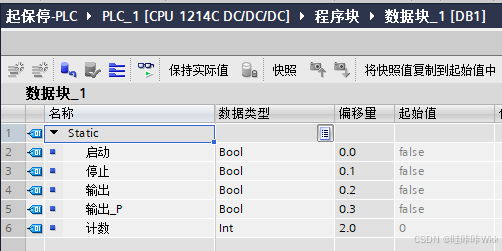

4、创建DB块，并添加变量。

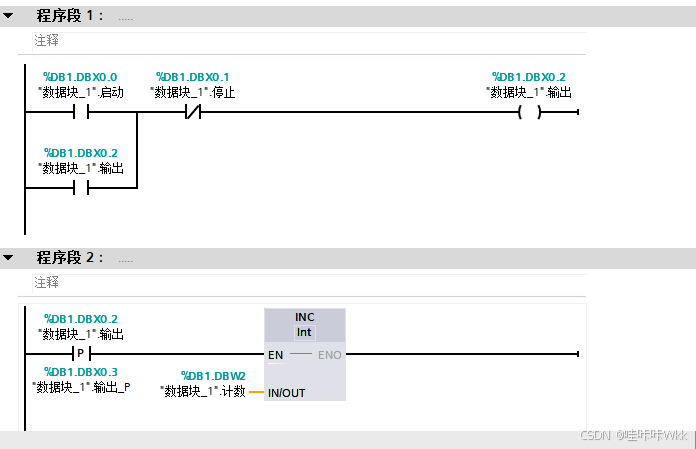

5、编写起保停程序。

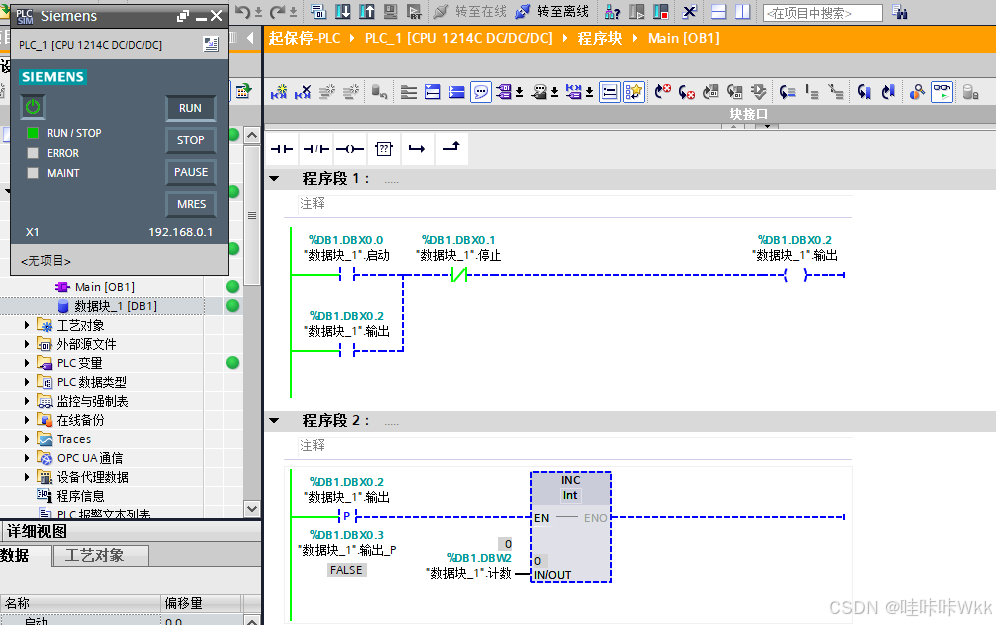

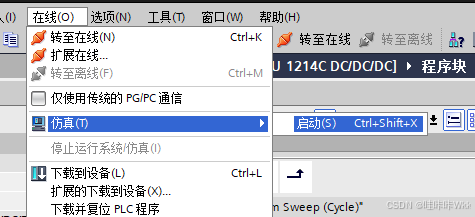

6、使用PLCSIM ，启动仿真，下载程序并在线监视。

昆仑通态

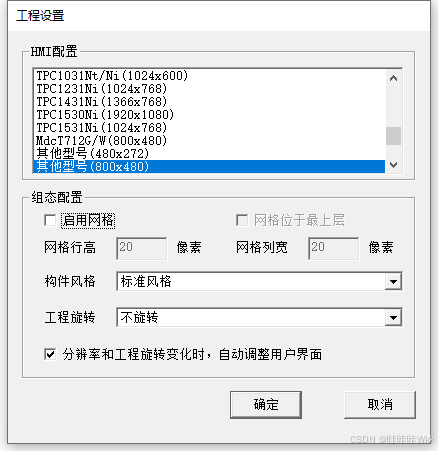

1、创建工程，

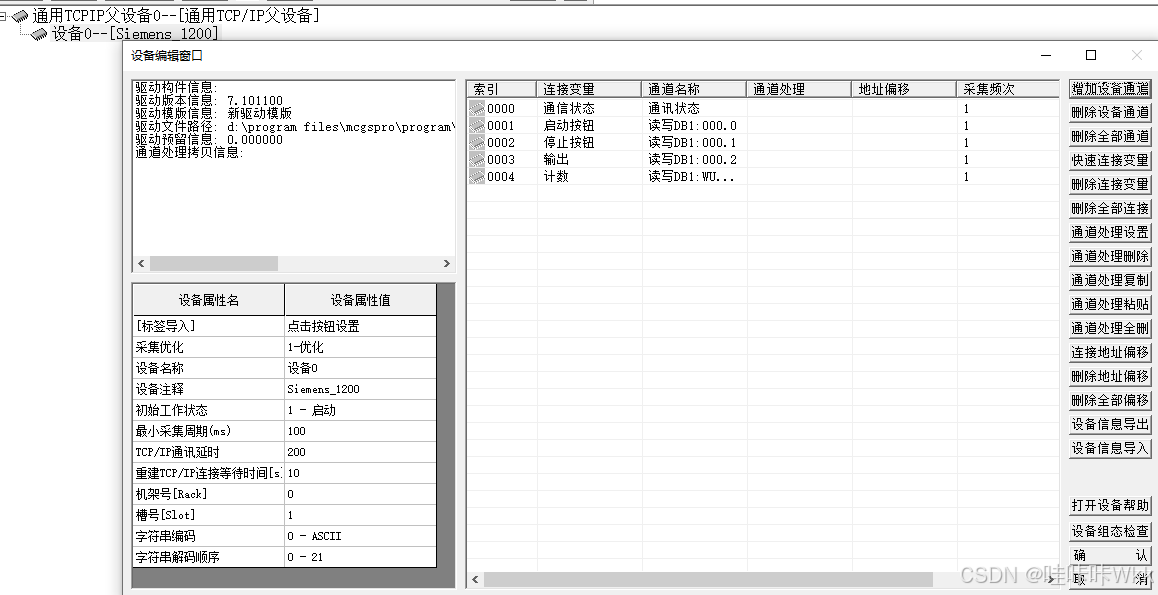

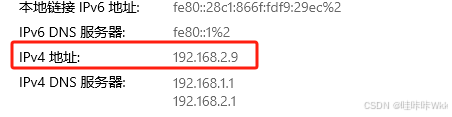

2、创建通用TCP/IP父设备，触摸屏地址设置192.168.2.190；远程IP地址（PLC地址）设置为192.168.2.9，与电脑IP地址相同；端口号102。

3、创建触摸屏变量。

4、绘制触摸屏界面。

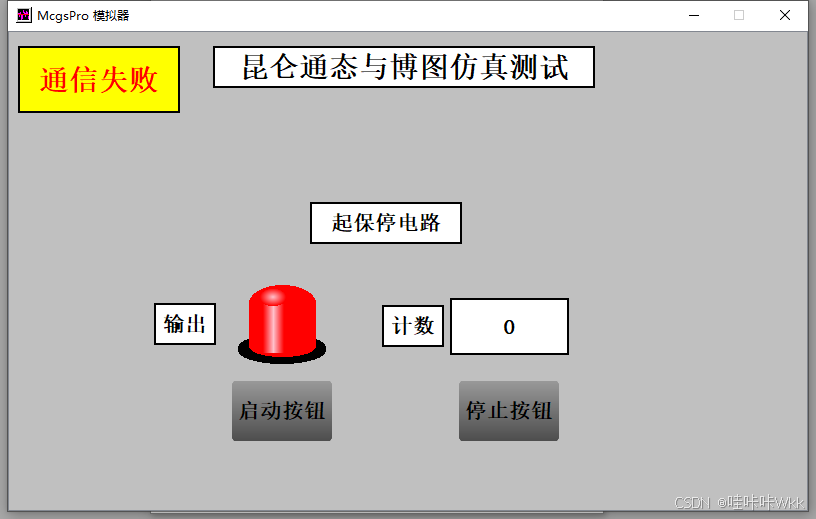

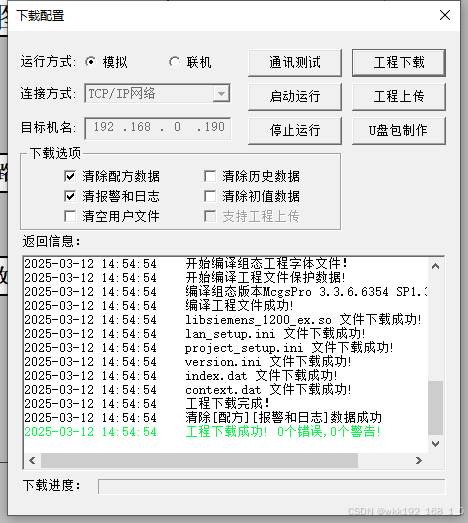

5、启动模拟运行。

模拟联机调试软件

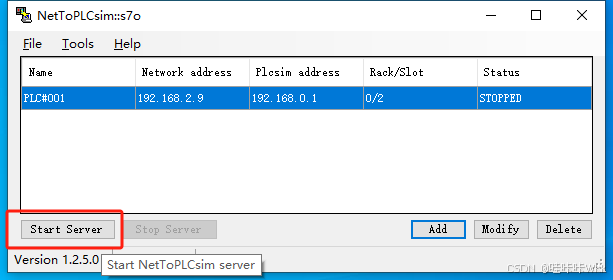

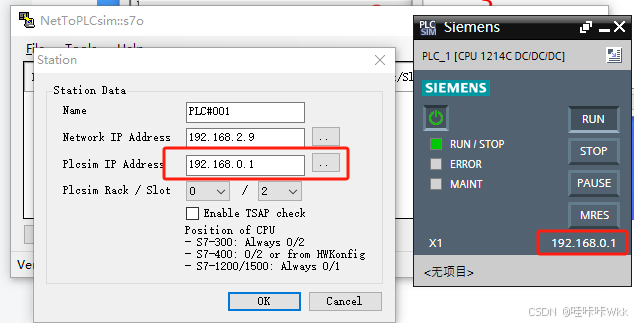

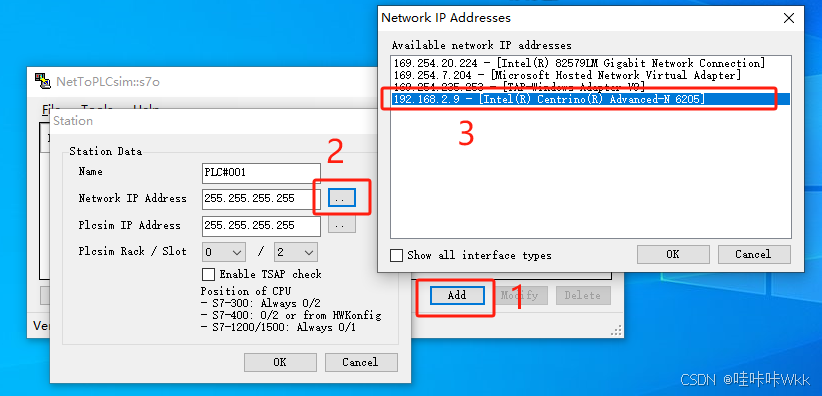

1、打开软件，设置IP地址。

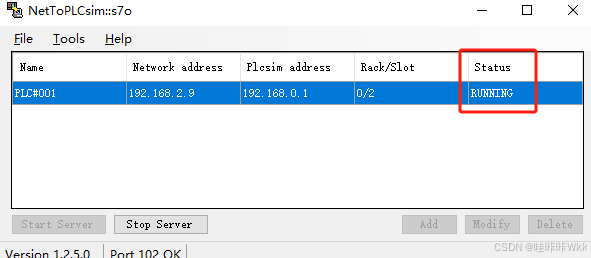

2、启动通信，状态显示RUNING表示成功。

测试结果

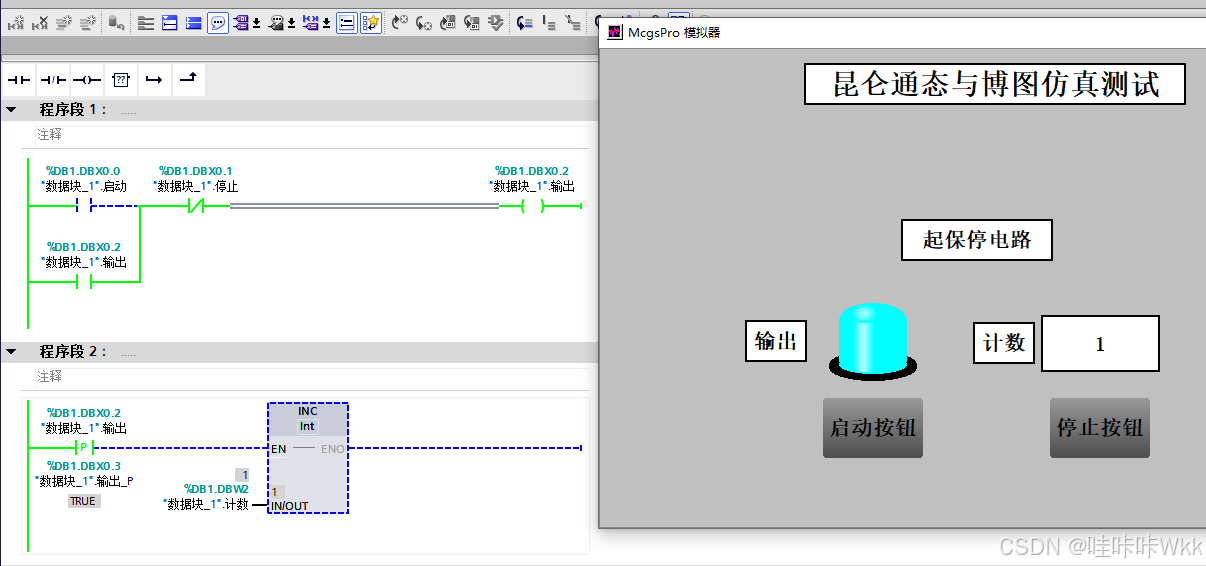

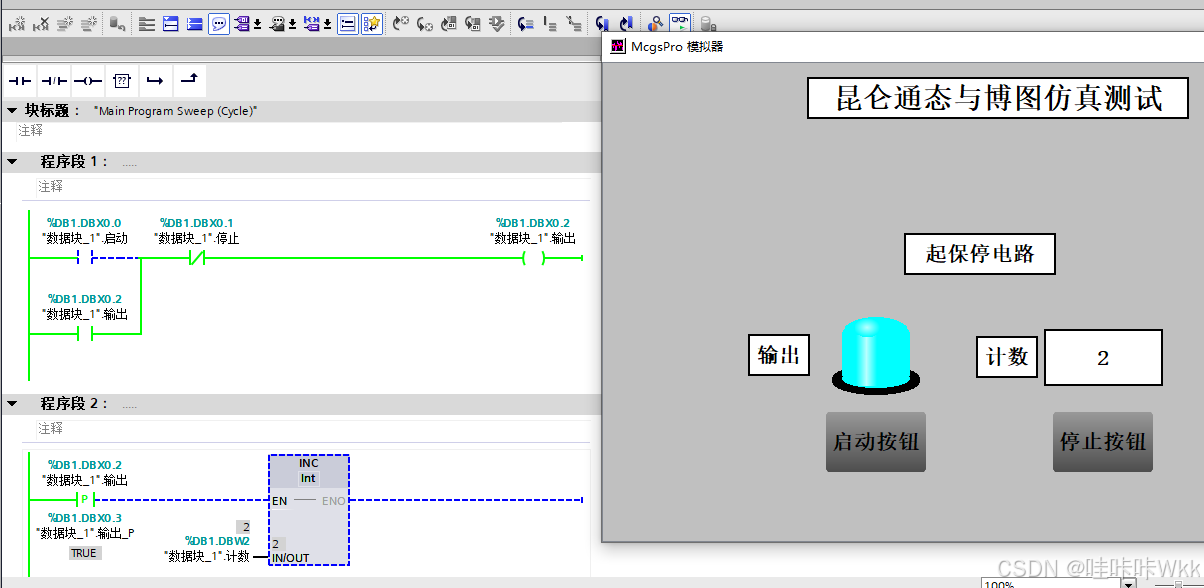

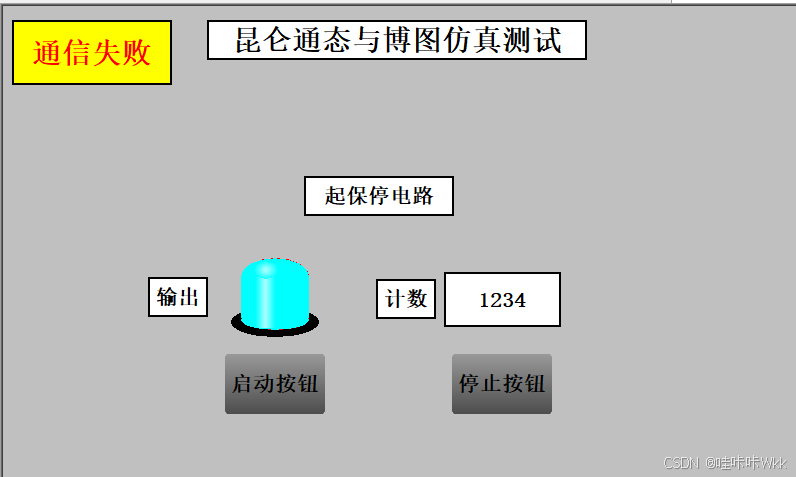

打开触摸屏仿真界面和博图监视页面，触摸中“通信失败提示框”消失，表示通信成功。按下触摸屏“启动按钮”，输出指示灯点亮，计数加一；PLC监视输出为ON并计数加一。

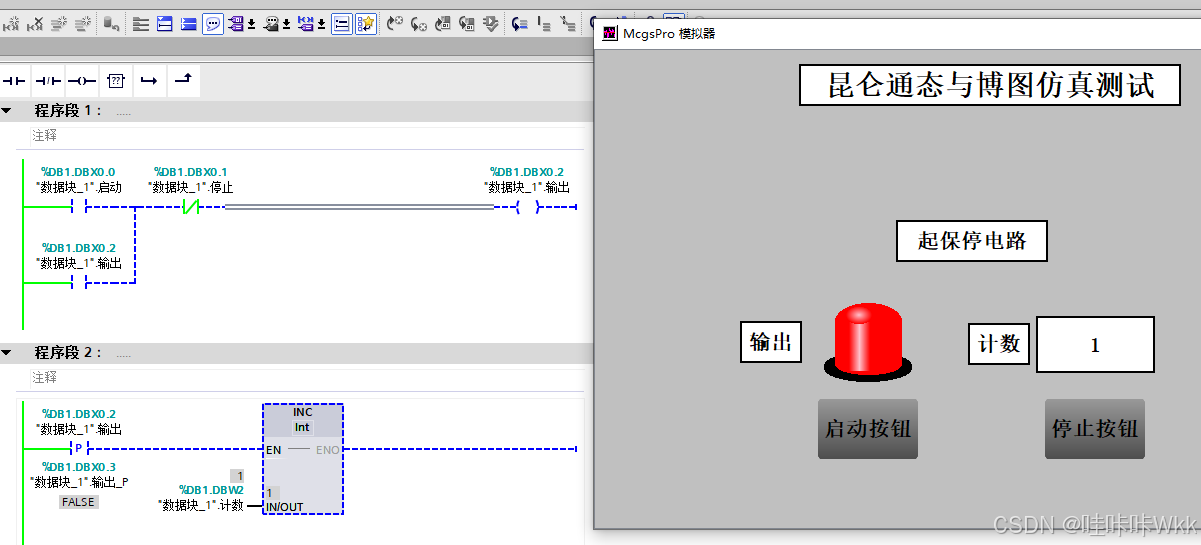

按下触摸屏”停止按钮“，输出指示灯熄灭；PLC监视输出为OFF。

仿真测试成功，通过昆仑通态和博图自带的仿真软件，能实现无实物纯仿真联机调试。虚拟仿真并不能完全代替实物，简单程序运行使用没问题。
