MCGS触摸屏仿真与博途仿真联调

B站视频参考

用到3个软件:博图，MCGS, NetToPLCsim小软件。（小软件下载--上篇博文有网盘链接）

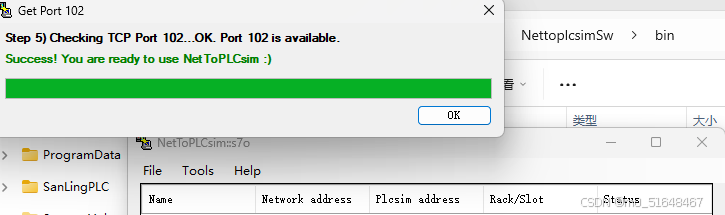

1.打开 NetToPLCsim，出现如下画面。

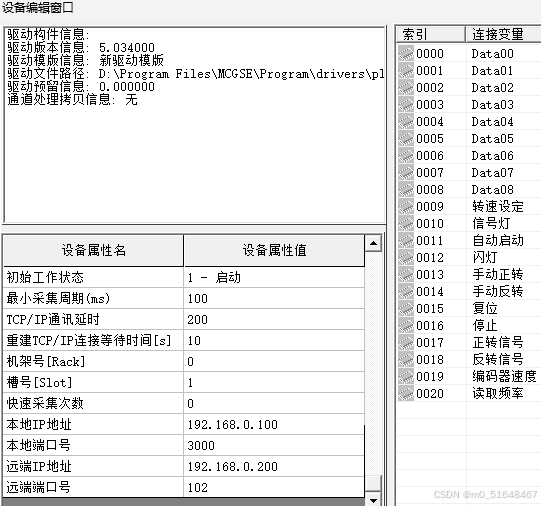

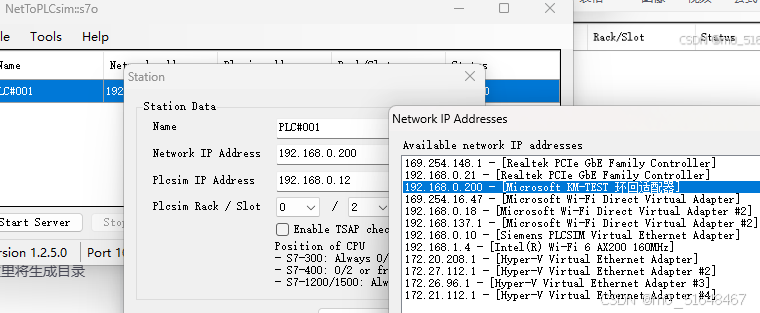

2.添加连接IP地址，与mcgs远端IP地址相同，即电脑IP地址。

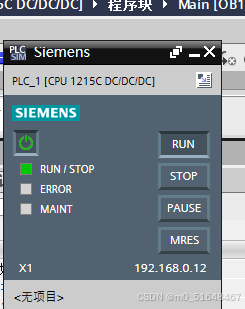

3.打开博图仿真，再在小软件中添加连接仿真PLC IP地址

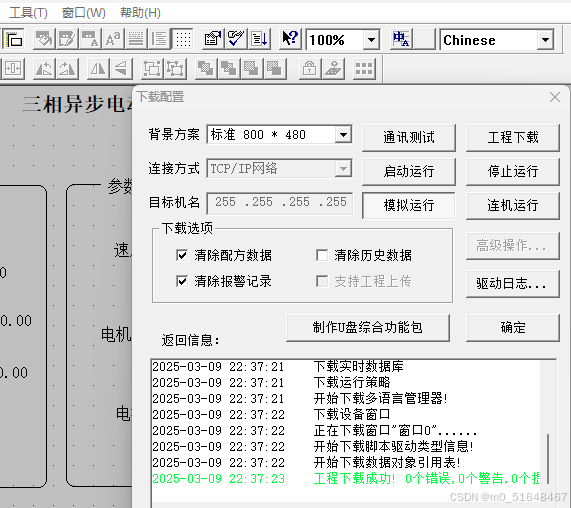

4.博图仿真下载好程序，在现监视程序。MCGS同样模拟运行--工程下载--启动运行。

5.小软件点Start Server,如下图。然后仿真联调，速度设定为33.博图在线监视数值成功。
