Camera 基础知识点

和你一起终身学习，这里是程序员Android

经典好文推荐，通过阅读本文，您将收获以下知识点:

1.1 Camera 工作原理
1.2 Camera 模组组成
1.3 Camera 常见缩写解释
1.4 Camera 部分名词解释
1.5 参考文献

一、Camera 基础知识

1.1 Camera 工作原理

外部光线穿过镜头Lens 后， 经过 Color Filter 滤波后照射到CMOS Sensor 上， CMOS Sensor 将从 Lens 上传导过来的光线转换为电信号，再通过内部的AD模数转换，转换为数字信号。如果 Sensor 没有集成 DSP（数字信号处理），则通过 DVP（数字视频端口） 的方式传输到 基带Baseband上，此时的数据格式是 RAW DATA。如果集成 了 DSP， RAW DATA 数据经过 AWB、 则 Color Matrix、 Lens Shading、 Gamma、 Sharpness、 AE 和 De-noise 处理，后输出 YUV 或 RGB 格式的数据。
最后会由 CPU 送到 framebuffer 中进行显示，这样我们就看到 camera 拍摄到的影像了

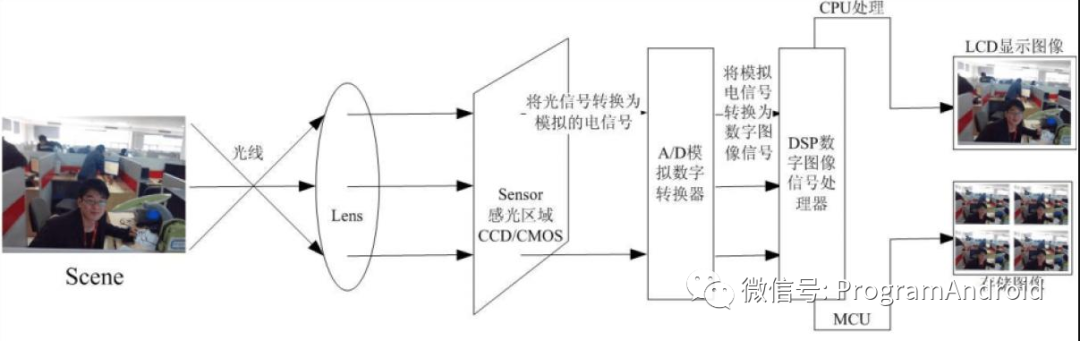

Camera 工作原理举例：

程序员Android 转于网络

1.2 Camera 模组组成

Camera 模组主要包含 镜头Lens、传感器Sensor 、软硬结合板FPC、ISP图像处理器，音圈马达VCM等 。

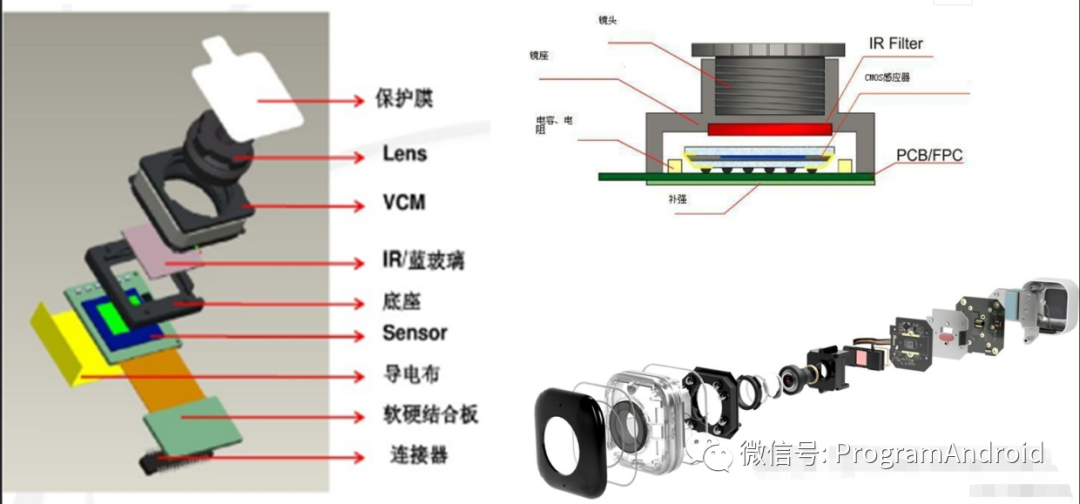

Camera 模组举例：

程序员Android 转于网络

1.3 Camera 常见缩写解释

缩写	全文	备注
