APUE 读写锁例程的进程控制示意图（job队列，指针）

前言

学APUE，由于我好久分析过指针队列，所以我看到该例程头晕眼花。各种链表，指针。尝试过各种方法，在纸上画，直接分析等，但都很麻烦。于是我找到了Visio，并且成功画了出来，分享在此处同时也算做个备份

---

提示：以下是本篇文章正文内容，下面案例可供参考

一、例程

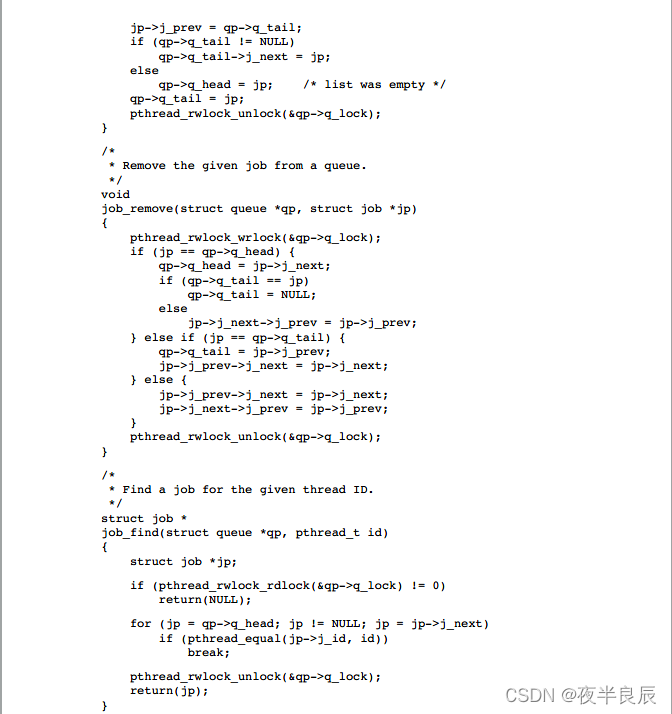

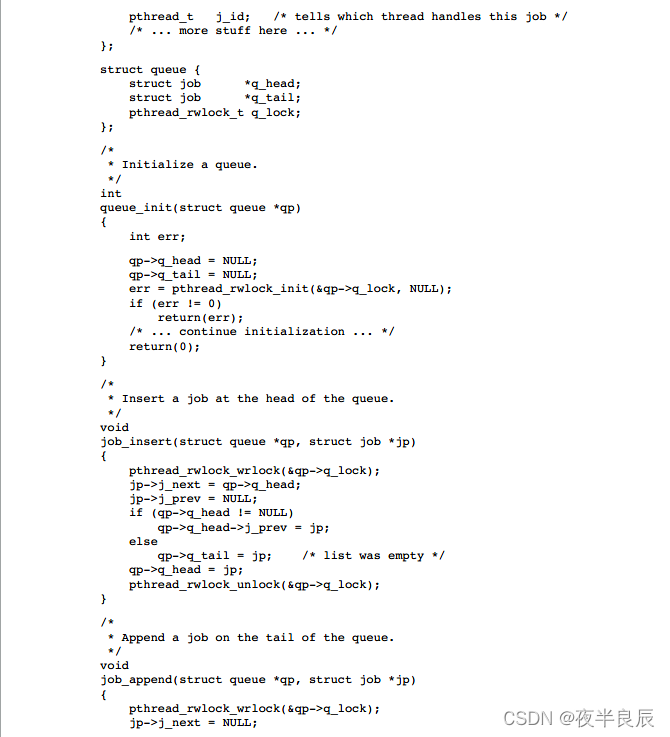

该例程为APUE第三版，读写锁部分 Figure 11.14 Using reader-writer locks

二、对各个函数的分析

1.job_insert

该函数插入在job链表首部。每插入一个job,qp的头部就指向该job

2.job_append

该函数插入在链表尾部。

3.job_remove

这是移除头部的情况

如果没有任何指针能指向该job,那么该job是无法访问的。可以通过箭头的指向来判断，下图更为明显。

这是移除中间部分的情况

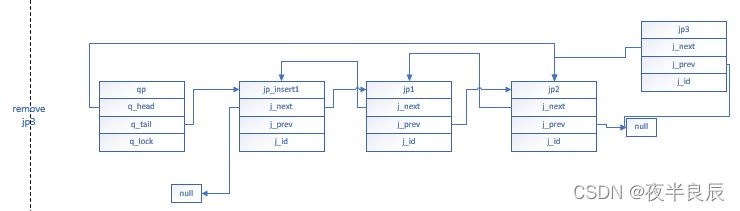

这是移除尾部的情况

---

总结

Visio还是挺好用的哈
