本篇技术讲座介绍了如何在TL6478（TI TMS320C6748 DPS）EVM开发板上进行USB OTG从方式的配置，通过USB BULK管道实现主机与评估板的数据交换。讲解了驱动文件的下载位置，提供了64位和32位Windows系统的安装程序，并详细阐述了在Windows 10系统中禁用驱动程序签名进行安装的步骤。同时，指导了在设备管理器中更新驱动并验证USB设备是否正确枚举的过程。

1. USB_DEV_BULK——USB OTG 从方式（USB BULK 管道通信）

  • 演示 USB 从方式，通过"USB BULK"管道实现主机和评估板的数据交换。
    通过 Mini OTG 转换头将评估板 OTG 接口和 PC 机 USB 接口连接，然后在 PC 机中安
    装 USB 驱动程序，具体驱动程序是在产品资料"Demo\HostApp\USB_DEV_BULK\driver\”
  • 目录下 installer_x64.exe 和 installer_x86.exe 两个文件。前者是 64 位 Windows 系统驱动，
    后者是 32 位 Windows 系统驱动，双击安装，安装过程很短，一闪而过。

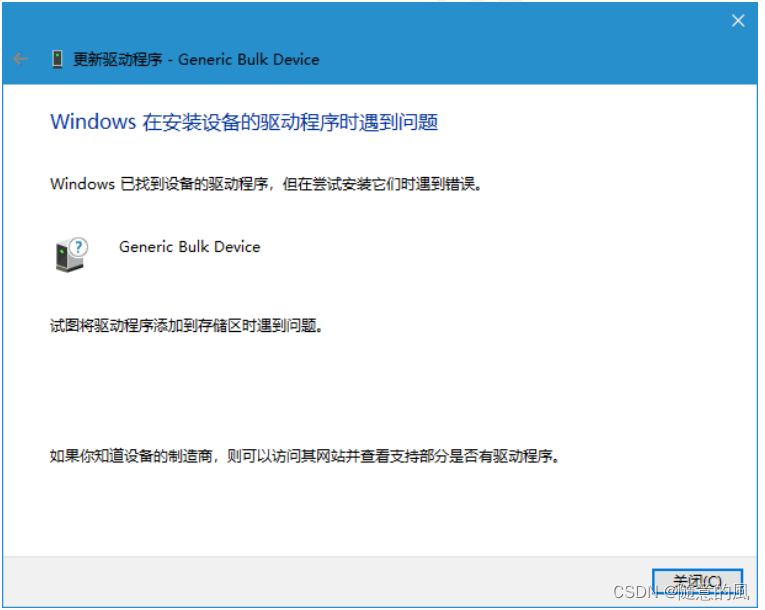

    备注：若为 Windows 10 操作系统，请在禁用驱动程序签名情况下执行，否则安装会出
    现下述错误。

2. 驱动文件下载地址

驱动地址：https://download.youkuaiyun.com/download/Windgs_YF/88298440

3. 安装步骤

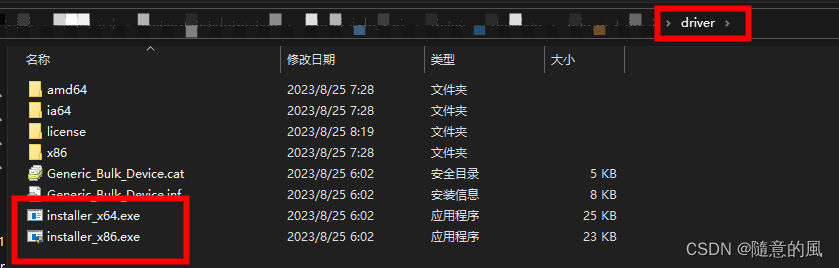

  • 找到对象的安装可执行程序
    在这里插入图片描述

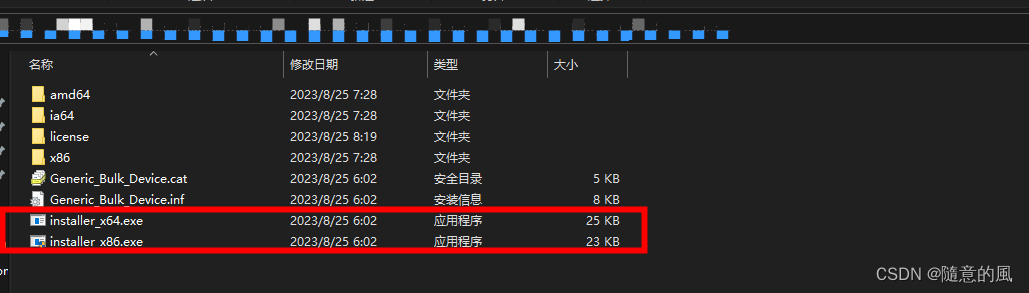

  • 根据自己的系统选择安装exe
    在这里插入图片描述

  • 按照工程导入步骤加载 USB_DEV_BULK.out 文件，然后点击程序运行 按钮。

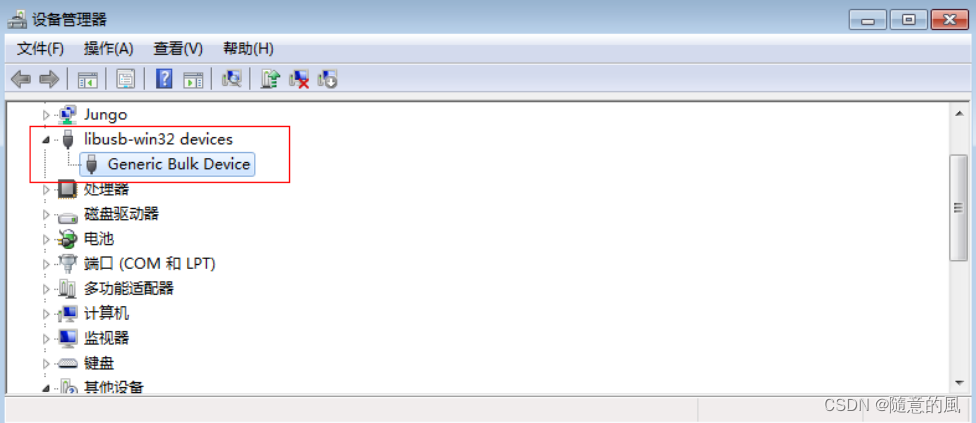

    检查 PC 设备管理器中是否枚举到 USB 设备"General Bulk Device"，如下图所示
    在这里插入图片描述

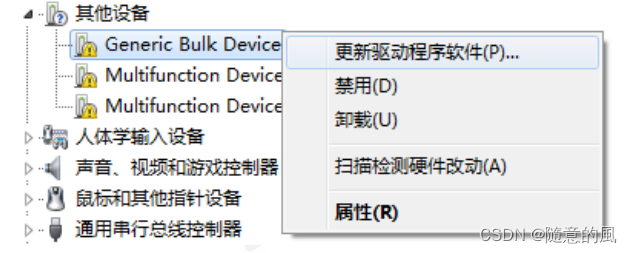

    如果显示为"Generic Bulk Device"或者未知设备。请右击此设备，在弹出的菜单中选
    择“更新驱动程序软件§…”，如下图所示。
    在这里插入图片描述

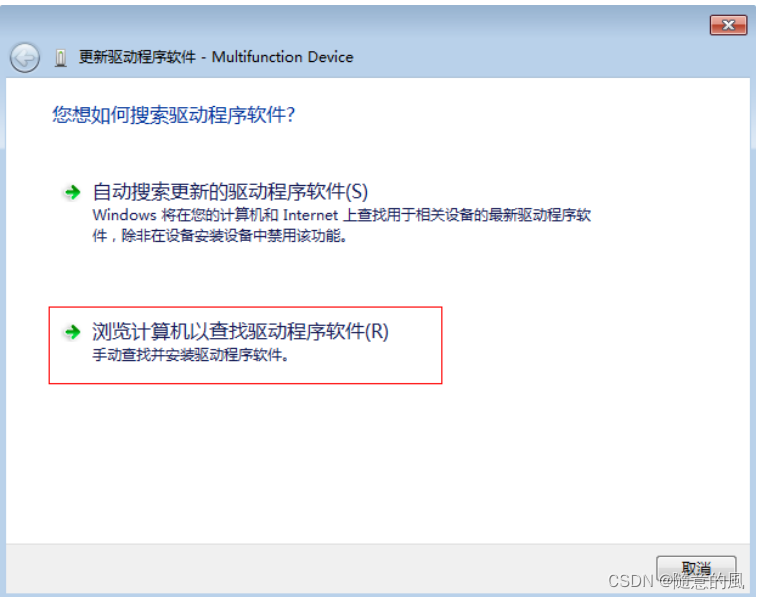

    在弹出的界面中选择“浏览计算机以查找驱动程序软件®”，如下图所示。
    在这里插入图片描述

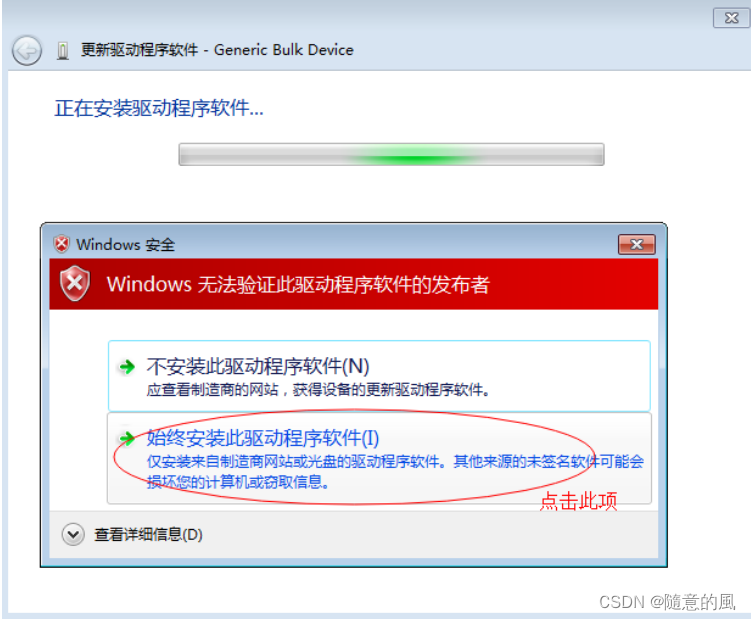

    在弹出的界面中选择产品资料"Demo\HostApp\USB_DEV_BULK\driver"路径（或者你下载驱动的目录），然后点
    击下一步，会弹出如下界面，然后点击“安装”。
    在这里插入图片描述
    在这里插入图片描述

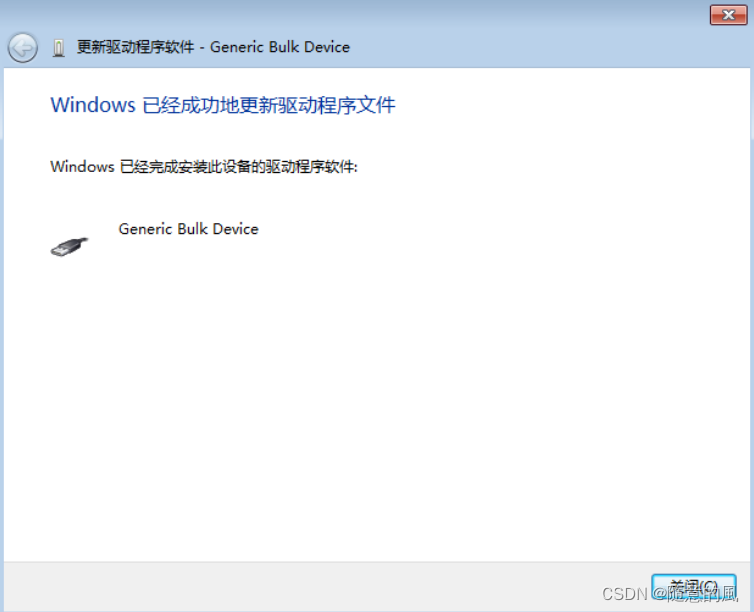

    安装成功会弹出如下界面
    在这里插入图片描述
