1. 摘要

本篇笔记主要介绍，如何在STM32上如何通过DMA+ADC的模式快速采集直流无刷电机电流，本介绍是基于之前上篇推送《CAN通信控制一拖二直流无刷电机》的工程

2. 准备工作

1）， IAR 8.3.1

2）， 运行正常的直流无刷电机控制工程

3. 问题指出

在做电机控制的时候，我们的功率管开关频率很高，我们需要快速采集相电流，这次的工程是六步法控制直流无刷电机，如果快速的采集电机的相电流。

4. 解决问题

STM32的ADC有注入组和规则组之分，经常在中点采集的时候我们用注入组，其他采集可以用规则组，而这次采集相电流，我们使用规则组，两个PWM周期采集64个点，使用DMA来传输，不占用CPU资源，根据实际采集的测试，10k的开关频率，根据示波器的测试，可以完美复原波形，这样可以很好的去做保护和控制。

1ms采集到的波形。

5. 代码分享

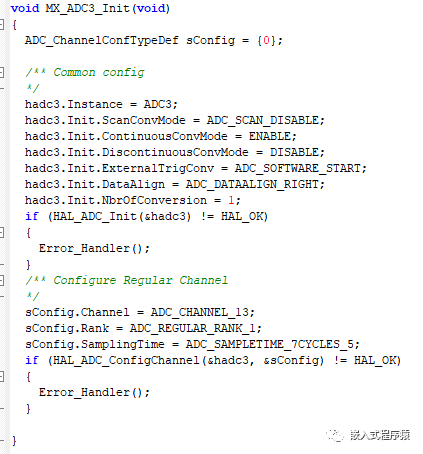

ADC初始化
