傻傻分不清楚的MDMA, DMA1,DMA2, DMA2D，BDMA？

最近一直在使用H743这颗料，主频跑400M，很多外设在使用时都开了DMA，性能杠杠的，推荐大家多使用。如SDRAM， QSPI，SPI等，H743里面DMA比较多，也较复杂，有DMA2D，MDMA, BDMA，DMA1,DMA2等等，使用时候注意区分。

MDMA

先来看看MDMA的框图概览

例如在SDRAM 和QSPI的操作中我们可以使用MDMA来完成。我是SDRAM作为RGB屏的缓存和动态内存使用，初始化完SDRAM后，可以初始化MDMA，可参照官方例程来修改适应自己的板子

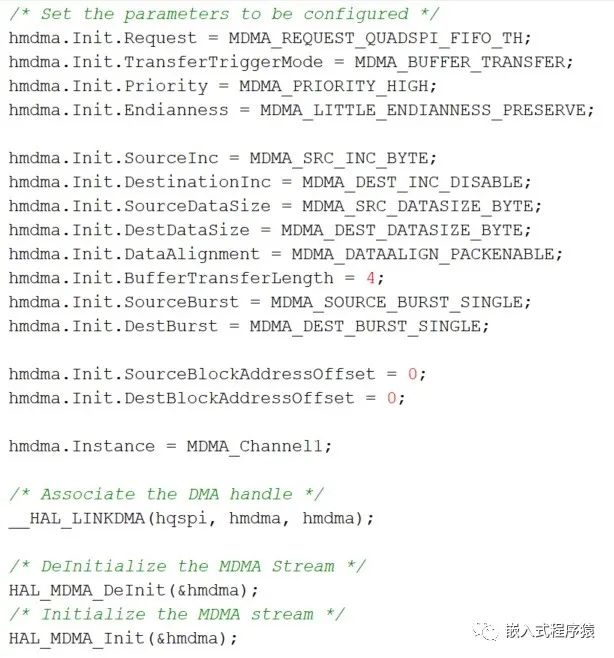

同样在QSPI外挂FLASH的操作中，同样可使用MDMA，换另一个通道，

这样可以大大提升性能。节省CPU资源。有很多通道供你使用，放心大胆的使用。更多关于MDMA的说明可以参考手册使用，结合官方例程。

DMA

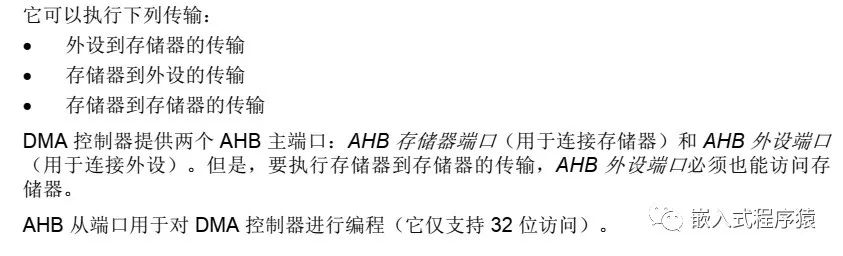

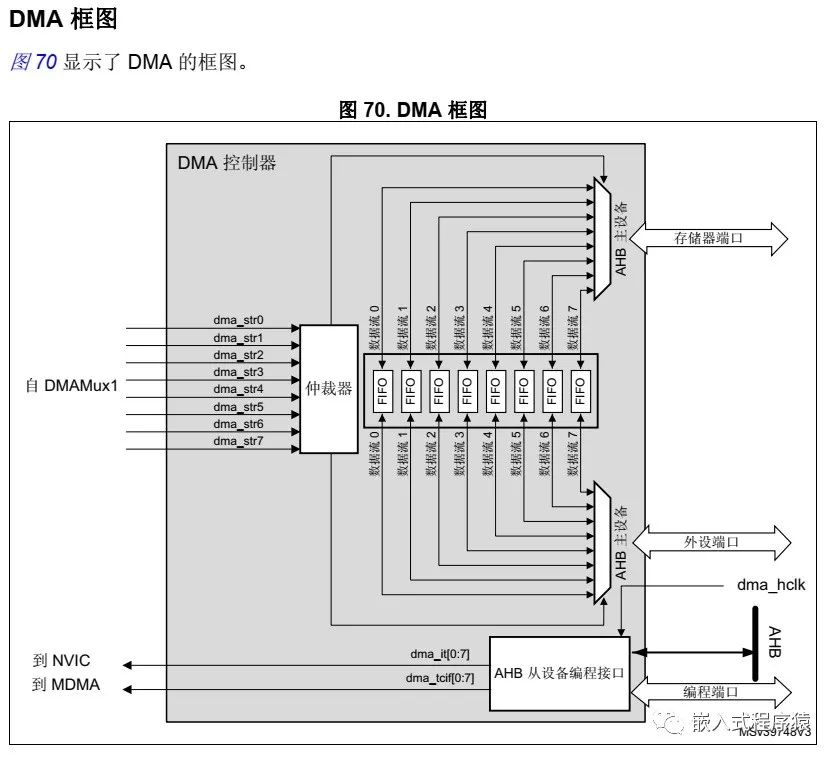

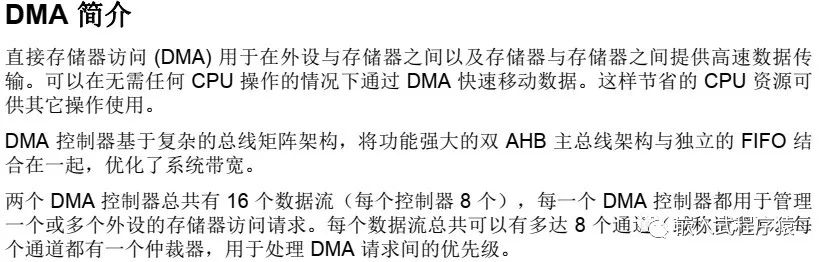

H743有两个DMA，分别为DMA1和DMA2，

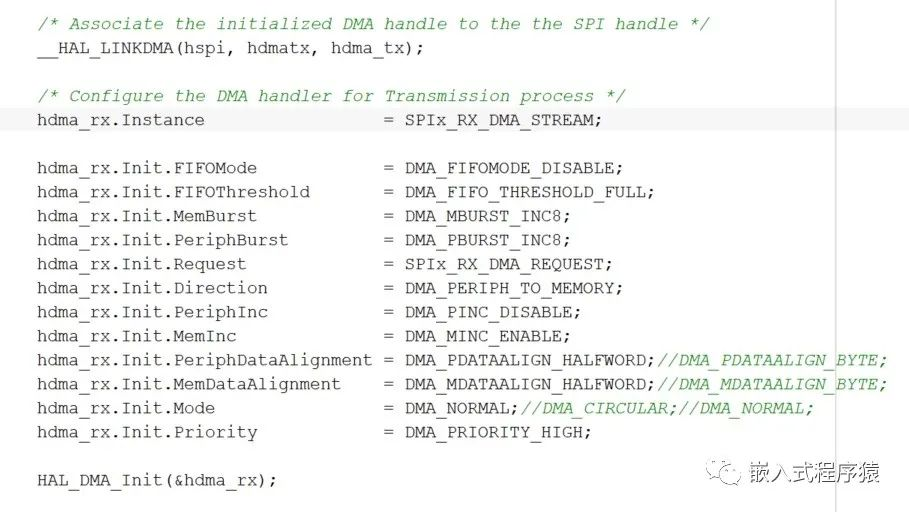

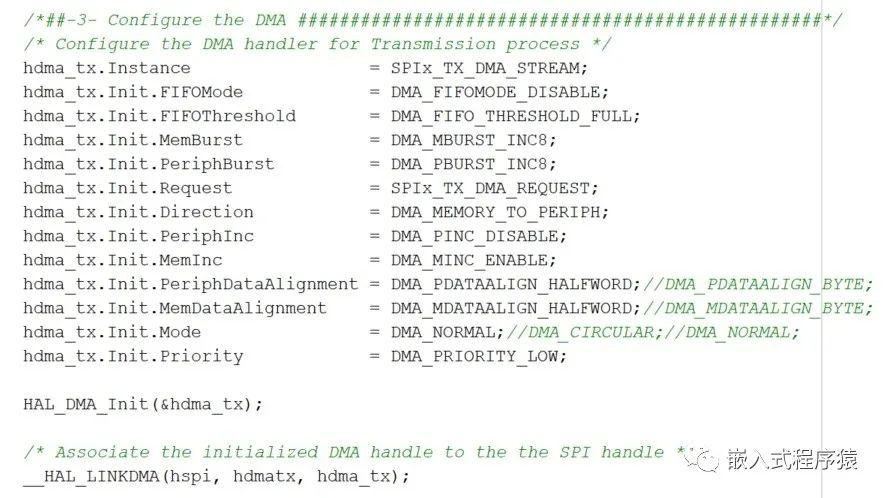

像ADC，UART，SPI，SD卡等外设都支持DMA传输和操作，都有相应例程，比如我在SPI和另一个芯片通信就使用DMA2来传输。

DMA的知识和篇章在参考手册中有很多介绍需要详细阅读和参考，结合例程。

DMA2D

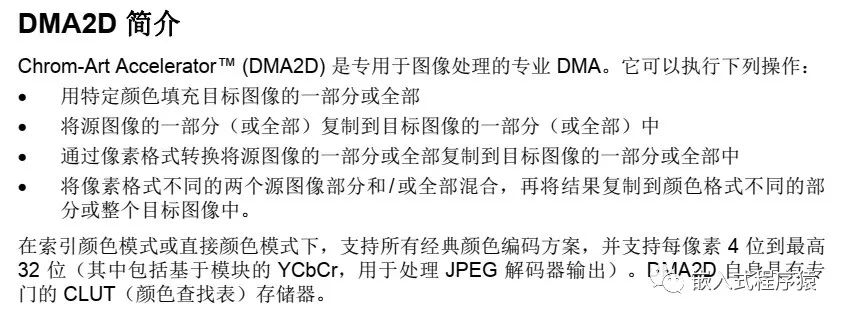

DMA2D是专门用于图像处理加速的DMA，我们在做屏的驱动时候可以充分考虑使用。

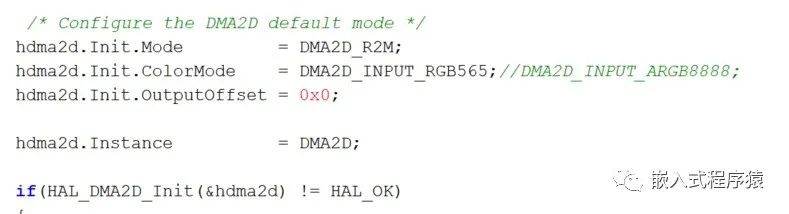

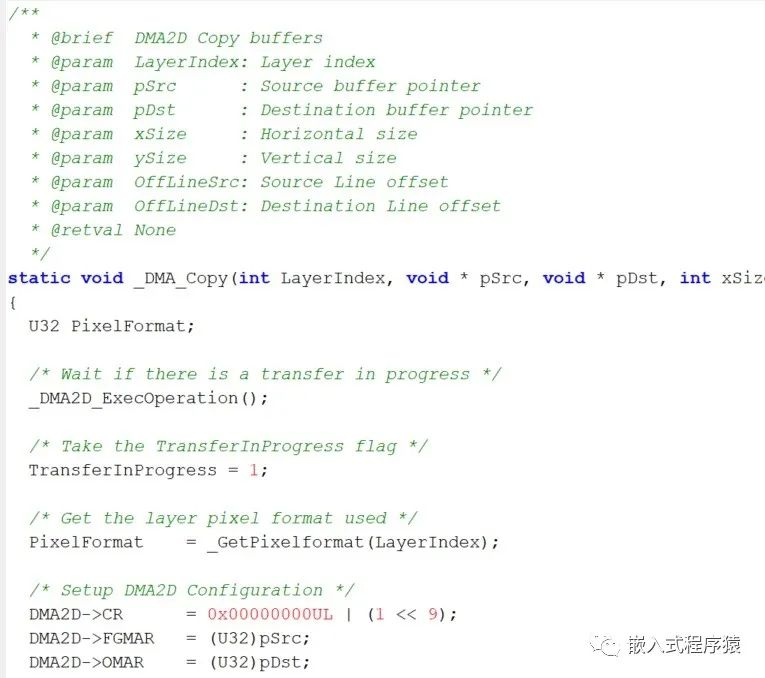

手册中有几十页都是来讲DMA2D的，这个功能还是很好的，如果你使用H743做屏幕类相关产品，这个要用起来。例如我在移植emWIN作为图形界面时候驱动就使用了DMA2D.

这里只是给大家简单介绍下，这些内容要彻底搞清楚，还需要下去自己阅读手册和例程代码。
