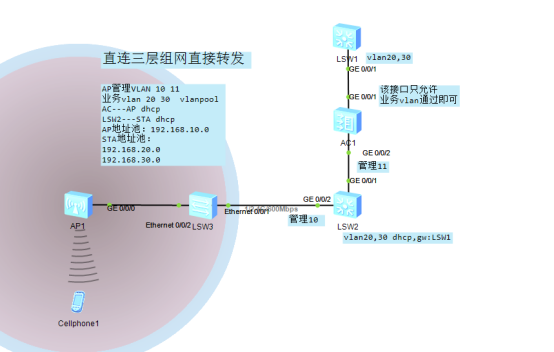

5/直连三层组网直接转发

AP管理vlan 10 11

业务vlan 20 30

DHCP 分配

AC-AP dhcp

LSW2 --- STA dhcp

配置要点，

1 二层部份

1) 接入层LSW3的两个接口，肯定是都要trunk的，但是需要注意的是，要放行哪些VLAN的数据呢？哪里应该配置pvid 呢？

这要看数据的二层封装了，要结合三层的DHCP来看，

LSW2为AP提供DHCP 中继，并且由AC下发IP地址，那这样一来，我得在LSW2上能够看到VLAN ID是10的数据我才可以下发地址吧，才知道去找vlan10，然后再则LSW2的dhcp 中继去处理

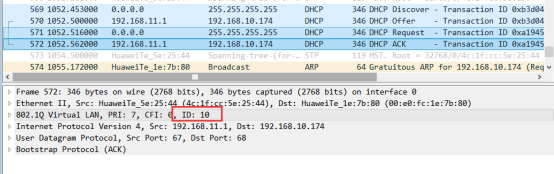

如图中所示，在LSW3上抓包所得，显示的802.1Q 是10,才会正常

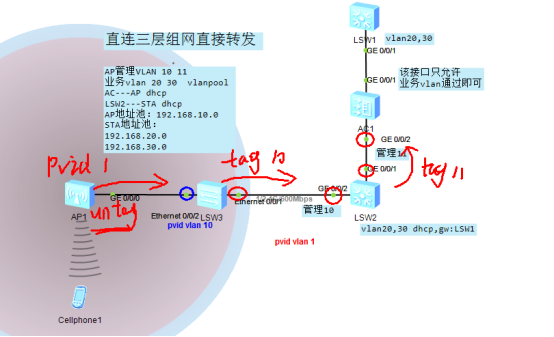

那就应该是这样

 让SW3发出来的帧打tag ，10 ，为的是让sw2认识，去做DHCP

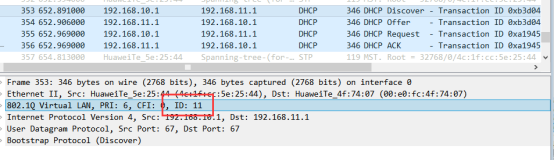

而后面的SW2—AC，要打VLAN 11的tag，

 至于放行的流量，则于是直接转发模式，所以都放就行了，

[coresw2]

interface GigabitEthernet0/0/2

 port link-type trunk

 port trunk allow-pass vlan 10 20 30

在coresw2上，和AC相连的接口，向下不再需要VLAN 11的流量了,所以可以不放，即使是放了也没事儿

详细配置

Access sw

interface Ethernet0/0/1

 port link-type trunk

 port trunk allow-pass vlan 10 to 11 20 30

#

interface Ethernet0/0/2

 port link-type trunk

 port trunk pvid vlan 10

 undo port trunk allow-pass vlan 1

 port trunk allow-pass vlan 10 to 11 20 30

 port-isolate enable group 1

CORESW

二层部份

interface GigabitEthernet0/0/1

 port link-type trunk

 port trunk allow-pass vlan 11 20 30

#

interface GigabitEthernet0/0/2

 port link-type trunk

 port trunk allow-pass vlan 10 20 30

Port                 Link Type    PVID  Trunk VLAN List

-------------------------------------------------------------------------------

GigabitEthernet0/0/1    trunk        1     1 11 20 30

GigabitEthernet0/0/2    trunk        1     1 10-11 20 30

三层部份

interface Vlanif10

 ip address 192.168.10.1 255.255.255.0

 dhcp select relay    //dhcp 中继

 dhcp relay server-ip 192.168.11.1  //指向AC地址/dhcp server 地址

interface Vlanif20

 ip address 192.168.20.2 255.255.255.0

 dhcp select global

interface Vlanif30

 ip address 192.168.30.2 255.255.255.0

 dhcp select global

interface Vlanif11

 ip address 192.168.11.2 255.255.255.0

-------------------------

ip pool vlan20

 gateway-list 192.168.20.1

 network 192.168.20.0 mask 255.255.255.0

ip pool vlan30

 gateway-list 192.168.30.1

 network 192.168.30.0 mask 255.255.255.0

AC配置

interface GigabitEthernet0/0/1

 port link-type trunk

 port trunk allow-pass vlan 20 30   //上行只放行业务流量即可

#

interface GigabitEthernet0/0/2

 port link-type trunk

 port trunk allow-pass vlan 10 to 11 20 30   //下连接口要放行所有流量

Interface                         IP Address/Mask      Physical    Protocol

NULL0                             unassigned           up         up(s)

Vlanif11                          192.168.11.1/24         up         up

仅仅配置一个和SW2相连的VLAN if

上联接口使用trunk

DHCP部份，为ap下放地址

ip pool 11

 gateway-list 192.168.10.1  网关并不是自己，所以肯定只能用global模式的

 network 192.168.10.0 mask 255.255.255.0

 option 43 sub-option 3 ascii 192.168.11.1  //告诉AP AC的地址是哪一个，不在同一网段

最主要的还需要一个静态路由指过去，因为想要DHCP生效，必须两端可以通信才OK

[AC]ip route-s 192.168.10.0 24 192.168.11.2

AP获取地址成功后，开始配置WLAN部份

隧道 capwap source interface vlan 11  在AC上肯定指11，因为从两个地方看，AP的管理VLAN是不同的，只看AC自己的

另外，还为STA创建了VLAN池，为用户提供服务

[AC6005]dis vlan pool name wfy

-------------------------------------------------------------------------------

Name           : wfy

Total           : 2

Assignment     : hash

VLAN ID        : 20 30

-------------------------------------------------------------------------------

[AC6005]

其它的配置不变

wlan

security-profile name wfy

  security wpa2 psk pass-phrase %^%#DVii4zoBFT!!K*CM#A:;Z6HEGYiNX8MOy{I&TnqE%^%# aes

ssid-profile name wfy

  ssid wfy

 ssid-profile name default

 vap-profile name wfy

  service-vlan vlan-pool wfy

  ssid-profile wfy

  security-profile wfy

 ap-group name wfy

  radio 0

   vap-profile wfy wlan 1

  radio 1

   vap-profile wfy wlan 1

  radio 2

   vap-profile wfy wlan 1

ap-id 0 type-id 69 ap-mac 00e0-fc1e-7b80 ap-sn 2102354483104F1AAF2A

  ap-name wfy

  ap-group wfy

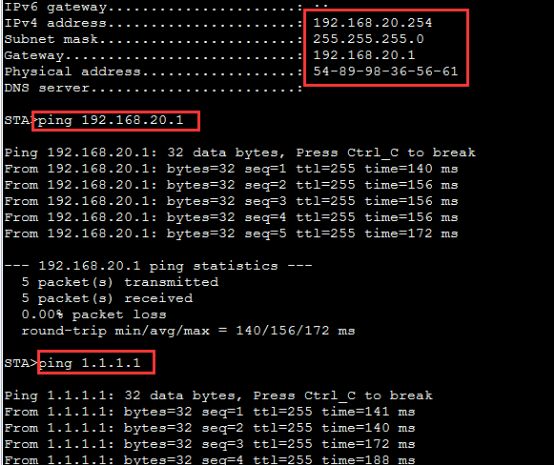

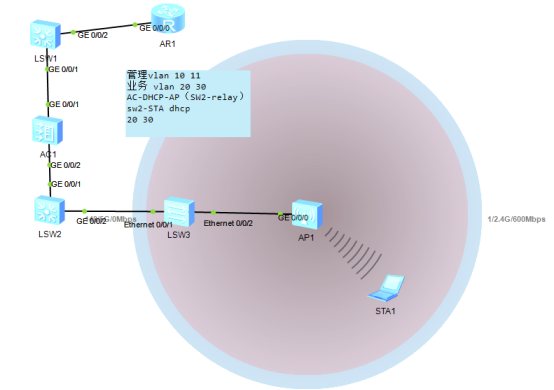

6/直连三层组网隧道转发

基本情况和上面一样

core

#

interface GigabitEthernet0/0/2

 port link-type trunk

 port trunk allow-pass vlan 10 20 30

#

interface GigabitEthernet0/0/1

 port link-type trunk

 port trunk allow-pass vlan 11 20 30

ip route-static 192.168.10.0 255.255.255.0 192.168.11.1

interface Vlanif11

 ip address 192.168.11.2 255.255.255.0

 dhcp select global

#

ip pool vlan10

 gateway-list 192.168.10.1

 network 192.168.10.0 mask 255.255.255.0

 option 43 sub-option 3 ascii 192.168.11.2

------------------------------
